申请日2004.11.08
公开(公告)日2005.04.27
IPC分类号C02F1/36; C02F1/78
摘要
本发明涉及一种染料废水处理方法，将超声波发生器探头伸入染料废水中，超声波发生器的输出功率为75～1000W，同时将含臭氧浓度为每升5～120毫克的气体通入染料废水中。本发明还提供了一种染料废水的处理设备：包括臭氧发生器、染料废水处理器、超声发生器和臭氧尾气处理装置，臭氧发生器的氧气进口接氧气源，臭氧发生器的臭氧出口与染料废水处理器的进口连接，染料废水处理器的出口与臭氧尾气处理装置的进口相连接，臭氧尾气处理装置的出口与大气相通，超声发生器的超声探头设在染料废水处理器内。本发明对染料废水的处理时间短，传质速率和臭氧的利用率高，操作成本低。
権利要求書
1.一种染料废水的处理方法，其特征是：将超声波发生器探头伸入染料废水中，通过超声 波发生器产生的超声波对染料废水进行辐射，超声波发生器的输出功率为75～1000W， 同时将含臭氧浓度为每升5～120毫克的气体通入染料废水中。
2.根据权利要求1所述的方法，其特征是：用染料废水处理器对所述染料废水处理，染料 废水处理器包括反应器外筒、设于反应器外筒内的内导流筒、设于反应器外筒底部的气 体分布室和超声波发生器，气体分布室与反应器外筒通过若干气孔相连通，气体分布室 底部设有进气口，超声波探头置于内导流筒中，外筒与内导流筒之间的空间为升液区， 内导流筒内的空间为降液区，升液区和降液区之间在内导流筒的上部和底部分别相连通; 将染料废水淹没内导流筒，并使含臭氧浓度为每升5～120毫克的气体依次通过进气口和 气孔进入升液区，同时将超声波发生器探头置于降液区。
3.一种染料废水的处理设备，其特征是：包括臭氧发生器、染料废水处理器、超声发生器 和臭氧尾气处理装置，臭氧发生器的氧气进口接氧气源，臭氧发生器的臭氧出口与染料 废水处理器的进口连接，染料废水处理器的出口与臭氧尾气处理装置的进口相连接，臭 氧尾气处理装置的出口与大气相通，超声发生器的超声探头设在染料废水处理器内。
4.根据权利要求3所述的处理设备，其特征是：染料废水处理器包括反应器外筒、设于反 应器外筒内的内导流筒、设于反应器外筒底部的气体分布室和超声波发生器，气体分布 室与反应器外筒通过若干气孔相连通，气体分布室底部设有进气口，超声波探头置于内 导流筒中，外筒与内导流筒之间的空间为升液区，内导流筒内的空间为降液区，升液区 和降液区之间在内导流筒的上部和底部分别相连通。
5.根据权利要求3或4所述的处理设备，其特征是：设有与升液区相通的取样口。
说明书
一种染料废水的处理方法及设备
技术领域
本发明涉及一种染料废水处理方法及设备。
背景技术
有毒有害、难生物降解有机物是造成当前水环境污染的主要来源，废水就是其中一类。 染料广泛应用于印染、纺织和造纸业等，造成大量染料废水的排放。其中偶氮染料是合成染 料中使用量最大的一种，由于其含有复杂的芳香基团、性质稳定、难以生物降解，故成为染 料废水处理的难点之一。对于染料废水的处理的方法也开展了许多研究。曾采取电解、铁盐 混凝、吸附等多种方法，效果均不理想。活性炭吸附虽然处理效果还比较令人满意。但再生 困难而且成本较高。通常采取的混凝-生物处理技术进行二级处理，但由于染料的毒性较大 并且可生物降解性差，去除效果也不理想，难以满足废水回用的要求。
发明内容
本发明就是针对上述问题提供一种利用超声强化臭氧处理染料废水的处理方法及设备， 该方法及设备对染料废水的处理效果较好，成本较低。
本发明提供的技术方案是：一种染料废水的处理方法，将超声波发生器探头伸入染料废 水中，通过超声波发生器产生的超声波对染料废水进行辐射，超声波发生器的输出功率为75～ 1000W，同时将含臭氧浓度为每升5～120毫克的气体通入染料废水中。
按照本发明，用下述染料废水处理器对染料废水处理。所述染料废水处理器包括反应器 外筒、设于反应器外筒内的内导流筒、设于反应器外筒底部的气体分布室和超声波发生器， 气体分布室与反应器外筒通过若干气孔相连通，气体分布室底部设有进气口，超声波探头置 于内导流筒中，外筒与内导流筒之间的空间为升液区，内导流筒内的空间为降液区，升液区 和降液区之间在内导流筒的上部和底部分别相连通;将染料废水淹没内导流筒，并使含臭氧 浓度为每升5～120毫克的气体依次通过进气口和气孔进入升液区，同时将超声波发生器探 头置于降液区。

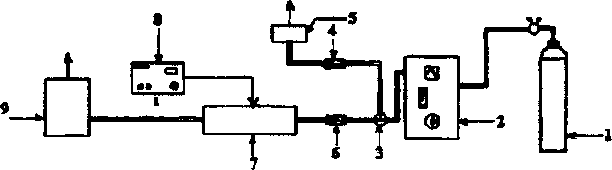

本发明还提供了一种染料废水的处理设备：包括臭氧发生器、染料废水处理器、超声 发生器和臭氧尾气处理装置，臭氧发生器的氧气进口接氧气源，臭氧发生器的臭氧出口与染 料废水处理器的进口连接，染料废水处理器的出口与臭氧尾气处理装置的进口相连接，臭氧 尾气处理装置的出口与大气相通，超声发生器的超声探头设在染料废水处理器内。
上述染料废水处理器包括反应器外筒、设于反应器外筒内的内导流筒、设于反应器外筒 底部的气体分布室和超声波发生器，气体分布室与反应器外筒通过若干气孔相连通，气体分 布室底部设有进气口，超声波探头置于内导流筒中，外筒与内导流筒之间的空间为升液区， 内导流筒内的空间为降液区，升液区和降液区之间在内导流筒的上部和底部分别相连通。
本发明的处理设备还可设有与升液区相通的取样口。
本发明将超声波技术与臭氧技术相结合以加速臭氧的分解，产生更多的活性*OH，并且加 快了臭氧向溶液中的传质速率，提高了污染物降解速率和臭氧利用率，将染料分解为二氧化 碳、水以及易溶于水、可生化降解的有机中间产物。本发明大大缩短了对染料废水的处理时 间，提高了传质速率和臭氧的利用率，降低了操作成本。
