申请日2004.11.10
公开(公告)日2005.12.07
IPC分类号C02F1/52; B01D61/14; C02F1/72; C02F1/50
摘要
本实用新型涉及一种饮用水处理的装置，尤其是涉及一种采用超滤膜法的针对饮用水处理的装置。一种针对饮用水处理的组合式超滤膜法处理装置，包括氧化装置，与氧化装置相连的是混凝装置，混凝装置的另一端与超滤膜组件和消毒装置相连，各装置之间采用管道、阀、仪表依次相连;所述的氧化装置包括氧化剂药箱和氧化剂投机计量泵，所述的混凝装置包括混凝剂药箱、混凝剂投加计量泵和反应池，所述的反应池内设有将氧化池与混凝池分开的分割板。本实用新型主要是解决现有技术所存在的由于工艺比较复杂而导致的装置比较繁复，去除微生物能力不够，使得产水质量不高的问题;提供了一种结构紧凑，装置相对较为简单，通过超滤膜法的处理达到饮用水的水质要求的装置。
権利要求書

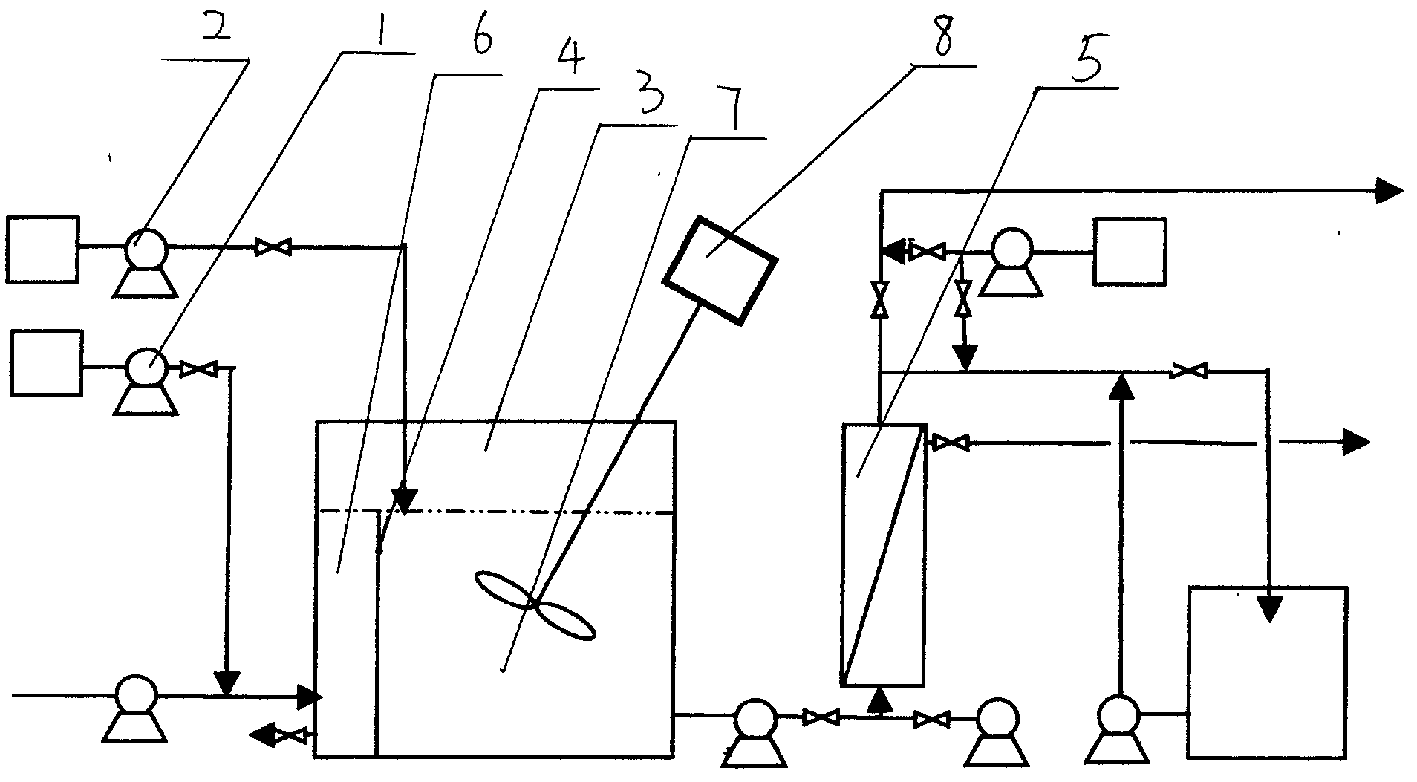

1.一种针对饮用水处理的组合式超滤膜法处理装置，包括氧化装置，与 氧化装置相连的是混凝装置，混凝装置的另一端与超滤膜组件和消毒装置相 连，各装置之间采用管道、阀、仪表依次相连;所述的氧化装置包括氧化剂 药箱和氧化剂投机计量泵(1)，所述的混凝装置包括混凝剂药箱、混凝剂投加 计量泵(2)和反应池(3)，其特征在于：所述的反应池(3)内设有将氧化池(6) 与混凝池(7)分开的分割板(4)。
2.根据权利要求1所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的超滤膜组件(5)为平板膜组件，超滤膜孔径范围为 0.01-0.1微米。
3.根据权利要求1所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的超滤膜组件(5)为卷式膜组件，超滤膜孔径范围为 0.01-0.1微米。
4.根据权利要求1所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的超滤膜组件(5)为中空纤维外压膜，超滤膜孔径范围为 0.01-0.1微米。
5.根据权利要求1或2或3或4所述的针对饮用水处理的组合式超滤膜 法处理装置，其特征在于：所述混凝池(7)内设置有搅拌器(8)。
6.根据权利要求1或2或3或4所述的针对饮用水处理的组合式超滤膜 法处理装置，其特征在于：所述的反应池(3)顶端，靠近混凝池(7)上端处设 有一个混凝剂投加口;在反应池下端，靠近氧化池(6)一侧设置有一入口;在 反应池(3)的底端设置有排污口。
7.根据权利要求5所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的反应池(3)顶端，靠近混凝池(7)上端处设有一个混凝剂 投加口;在反应池下端，靠近氧化池(6)一侧设置有一入口;在反应池(3)的 底端设置有排污口。
8.根据权利要求1或2或3或4所述的针对饮用水处理的组合式超滤膜 法处理装置，其特征在于：所述的反应池(3)的下端，靠近混凝池(7)处设有 出水口，出水口连接管道接到超滤膜组件(5)处。
9.根据权利要求7所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的反应池(3)的下端，靠近混凝池(7)处设有出水口，出水 口连接管道接到超滤膜组件(5)处。
10.根据权利要求9所述的针对饮用水处理的组合式超滤膜法处理装置， 其特征在于：所述的超滤膜组件(5)上设置有至少两个出水口。
说明书
针对饮用水处理的组合式超滤膜法处理装置
技术领域
本实用新型涉及一种饮用水处理的装置，尤其是涉及一种采用超滤膜法 的针对饮用水处理的装置。
背景技术
目前，公知的饮用水处理工艺为混凝—沉淀—过滤—消毒，通过向原水 中投加一定量的混凝剂，如聚合氯化铁、聚合氯化铝等，使水中的颗粒物质、 胶体等聚集成大的絮体，再经过沉淀，得到去除，水中剩余的微小颗粒通过 介质过滤方式，如沙滤等去除，出水再经过消毒，供给居民作为饮用水使用。 这样的工艺的装置占地面积大，不能适应大量分散居住的或小乡镇的农村居 民对饮用水的需求;而且对去除原水中的体积小、耐氯能力强的微生物的能 力较弱。
发明内容
本实用新型主要是解决现有技术所存在的由于工艺比较复杂而导致的装 置比较繁复，去除微生物能力不够，使得产水质量不高的问题;提供了一种 结构紧凑，装置相对较为简单，通过超滤膜法的处理达到饮用水的水质要求 的装置。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种 针对饮用水处理的组合式超滤膜法处理装置，包括氧化装置，与氧化装置相 连的是混凝装置，混凝装置的另一端与超滤膜组件和消毒装置相连，各装置 之间采用管道、阀、仪表依次相连;所述的氧化装置包括氧化剂药箱和氧化 剂投机计量泵，所述的混凝装置包括混凝剂药箱、混凝剂投加计量泵和反应 池，所述的反应池内设有将氧化池与混凝池分开的分割板。将氧化和混凝放 在一个装置中，省略了沉淀的步骤，从而使结构更为紧凑，装置更为简单。
作为优选，所述的超滤组件为平板膜组件。
作为优选，所述的超滤组件为卷式膜组件。
作为优选，所述的超滤组件为中空纤维外压膜组件。
所述的超滤膜孔径范围为0.01-0.1微米。超滤膜可以采用聚丙烯膜、聚 醚砜膜、聚偏氟乙烯膜等，操作方式可以为错流过滤，也可以是死端过滤， 从而清除掉原水中的前一单元产生的絮体，以及水中的胶体、微生物、大分 子有机物，得到洁净的饮用水。
作为优选，所述混凝池内设置有搅拌器。氧化池与混凝池相连，原水经 过氧化后再进行混凝，但同时氧化池与混凝池又是由分割板隔开的，保证氧 化与混凝过程的相对独立，避免相互影响;搅拌器使得混凝药剂与原水充分 接触，反应完全，形成大的、均匀的絮体。
作为优选，所述的反应池顶端，靠近混凝池上端处设有一个混凝剂投加 口;在反应池下端，靠近氧化池一侧设置有一原水入口，投加了氧化剂的原 水由此进入;在反应池的底端两侧设置有排污口。排污口是当池底的底泥定 期清洗时，排出污泥用的。在反应池顶部设通风口，平衡池内外的压力，并 防止外界物质对池内的污染。
作为优选，所述的反应池的下端，靠近混凝池处设有出水口，出水口连 接管道接到超滤膜组件处。
作为优选，所述的超滤膜组件上设置有至少两个出水口。出水口一个为 产水口，一个为反洗水排放口;超滤过滤后的产水，其中一部分通过管道与 消毒装置相连，另一个部分通过其他的管道与反冲洗池相连。
因此，本实用新型具有结构紧凑，结构工艺相对简单，能有效的清除原 水中的各种污染物质及微生物。
而且可以根据处理的水量进行灵活的选择，如水量较小，就选择一体式 组合，将所有的装置安装在一个集装箱内，或者同一个平台上，达到运输， 安装与操作的方便;对于较大的水量，可以选择分体式安装，安装在两个或 多个集装箱或平台上，便于运输和管理。
