申请日2004.06.17
公开(公告)日2005.03.16
IPC分类号C02F3/32; A01K61/00
摘要
本发明公开了一种循环流水水产养殖系统污水水培牧草过滤方法及植物滤器。用于净化来自循环流水水产养殖系统沉淀池沉淀区或生物滤器反冲洗产生的富含固体物的污水。由种植水培牧草的育苗盘的复合过滤层完成对输入污水的机械过滤，即把污水中绝大部分固体物留在育苗盘内，定期处理，过滤后的废水下渗进入栽培槽并流至废水桶，通过继电器控制的水泵按一定的工作周期抽取废水桶的废水循环灌溉牧草，通过牧草的根系吸收废水中的氮、磷等营养物，同时进一步拦截、吸附固体物，废水达到处理要求后，废水的pH值升高，回流至循环流水水产养殖系统中解决生物滤器的硝化作用引起的pH值降低问题，最终实现零排放养殖。
权利要求书
1.一种循环流水水产养殖系统污水水培牧草过滤方法，其特征在于：利用 水培牧草净化来自循环流水水产养殖系统沉淀池沉淀区或生物滤器反冲洗产生 的富含固体物的污水，由种植水培牧草的育苗盘的复合过滤层完成对输入污水 的机械过滤，即把污水中绝大部分固体物留在育苗盘内，定期处理，过滤后的 废水下渗进入栽培槽并流至废水桶，通过继电器控制的水泵按一定的工作周期 抽取废水桶的废水循环灌溉牧草，通过牧草的根系吸收废水中的氮、磷等营养 物，同时进一步拦截、吸附固体物，废水达到处理要求后，废水的pH值升高， 回流至循环流水水产养殖系统中解决生物滤器的硝化作用引起的pH值降低问 题，最终实现零排放养殖。

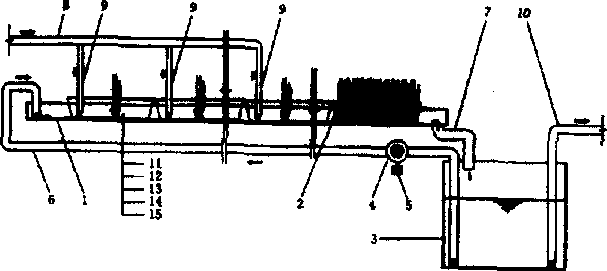

2.用于权利要求1所述的一种循环流水水产养殖系统污水水培牧草过滤方 法的植物滤器，其特征在于：包括以一定坡度倾斜的栽培槽(1)，栽培槽(1)内 放置底面开有小通孔、内种植有牧草的N个育苗盘(2)，由继电器(5)控制的水泵 (4)其一端经给水管路(6)与废水桶(3)连接，水泵(4)其另一端经给水管路(6)与 栽培槽(1)高端连接，栽培槽(1)低端经排水管路(7)与废水桶(3)连接，从靠近 栽培槽(1)高端为起始点的M个育苗盘(2)上面的污水输送干管(8)上分别接有 污水输送支管(9)。
3.根据权利要求2所述的一种循环流水水产养殖系统污水水培牧草过滤方 法的植物滤器，其特征在于：内种植有牧草的N个育苗盘(2)从上而下依次为牧 草的茎叶(11)、垫层(12)、育苗盘底面(13)、牧草的根系网(14)与栽培槽槽面 (15)间形成复合过滤层。
4.根据权利要求2所述的一种循环流水水产养殖系统污水水培牧草过滤方 法的植物滤器，其特征在于：所说的栽培槽的一定坡度倾斜为1%-5%。
5.根据权利要求2所述的一种循环流水水产养殖系统污水水培牧草过滤方 法的植物滤器，其特征在于：所说的N为植物滤器内育苗盘的总数，M为接有 污水输送支管(9)的育苗盘的数量，N≥M，M根据待处理的污水输入量确定。
说明书
循环流水水产养殖系统污水水培牧草过滤方法及植物滤器
所属技术领域
本发明涉及污水的处理方法，尤其是涉及一种循环流水水产养殖系统污水 水培牧草过滤方法及植物滤器。
背景技术
与传统的水产养殖方式相比，在同样的占地或耗水下，高密度工厂化水产 养殖能够得到更高的产量，此类系统运行的关键在于及时排除新陈代谢产物和 剩余饲料。在水源充足的国家或地区，如果法律允许则可以通过大量换水来达 到目的，而在水资源有限或者环境保护立法严格的地方，以水的处理和重复利 用为特征的循环流水水产养殖是实现高密度生产的主要手段，也是水产养殖实 现可持续发展的必由之路。水处理技术的功效制约了整个养殖系统的水质状况 和生产能力，水产养殖的水处理技术大致分成机械滤器、重力分离、化学滤器、 生物滤器、脱氮滤器和植物滤器等类型，不同技术功能差异很大，互有分工、 优势互补的综合处理系统是发展的主流。
一般循环流水水产养殖系统的水处理系统以生物滤器为核心，利用细菌的 硝化作用控制毒性较大的氨及亚硝酸盐等代谢产物，但同时也引起硝酸盐累积、 pH值降低等负面效果，脱氮滤器虽然能够分解硝酸盐，但容易产生亚硝酸盐的 积累;沉淀池等机械滤器能有效地减轻生物滤器的负担，但沉淀区累积的固体 物会不断分解，消耗溶氧并产生新的污染物，需要频繁进行清污等维护工作， 不可避免地向外界排放固体物浓度很高的污水，导致环境压力。此外，生物滤 器反冲洗时也会产生大量污水，其中富含脱落的生物膜等固体物。
以一些藻类为介质的植物滤器单一使用效果较低，与生物滤器结合使用可 吸收溶解的污染物，但对固体物的累积无能为力。国内外大量研究已将水产养 殖废水直接或改造后用于蔬菜、花卉、草、树木等植物的生产中，但由于栽培 方式的限制，处理后鲜见回流利用，均不能集成至循环流水水产养殖系统。经 济可行、安全高效的零排放技术研究和突破已成为循环流水水产养殖彻底实现 可持续发展的关键。
发明内容
为了解决循环流水水产养殖系统中(a)生物滤器引起的硝酸盐氮(NO3 --N)、 磷(P)等的累积;(b)生物滤器引起的酸碱度(pH)的下降;(c)沉淀池沉淀区或生 物滤器反冲洗产生的高浓度污水排放而引起环境污染等技术问题，本发明的目 的在于提供一种循环流水水产养殖系统污水水培牧草过滤方法及植物滤器，集 成至循环流水水产养殖系统中，污水经过处理后回流利用，实现零排放养殖。
本发明解决其技术问题所采用的技术方案是：
一、本发明的过滤方法：
利用水培牧草净化来自循环流水水产养殖系统沉淀池沉淀区或生物滤器反 冲洗产生的富含固体物的污水，由种植水培牧草的育苗盘的复合过滤层完成对 输入污水的机械过滤，即把污水中绝大部分固体物留在育苗盘内，定期处理， 过滤后的废水下渗进入栽培槽并流至废水桶，通过继电器控制的水泵按一定的 工作周期抽取废水桶的废水循环灌溉牧草，通过牧草的根系吸收废水中的氮、 磷等营养物，同时进一步拦截、吸附固体物，废水达到处理要求后，废水的pH 值升高，回流至循环流水水产养殖系统中解决生物滤器的硝化作用引起的pH值 降低问题，最终实现零排放养殖。
二、本发明的植物滤器：
包括以一定坡度倾斜的栽培槽，栽培槽内放置底面开有小通孔、内种植有 牧草的N个育苗盘，由继电器控制的水泵其一端经给水管路与废水桶连接，水泵 其另一端经给水管路与栽培槽高端连接，栽培槽低端经排水管路与废水桶连接， 从靠近栽培槽高端为起始点的M个育苗盘上面的污水输送干管上分别接有污水 输送支管。
内种植有牧草的N个育苗盘从上而下依次为牧草的茎叶、垫层、育苗盘底 面、牧草的根系网与栽培槽槽面间形成复合过滤层。
所说的栽培槽的一定坡度倾斜为1%～5%。
所说的N为植物滤器内育苗盘的总数，M为接有污水输送支管(9)的育苗盘 的数量，N≥M，M根据待处理的污水输入量确定。
本发明具有的有益的效果是：
1.复合过滤层对输入的污水进行机械过滤，使污水中绝大部分固体物留在 育苗盘内，废水下渗最终进入废水桶;
2.废水桶内的废水循环灌溉牧草，通过牧草的根系吸收废水中的氮、磷等 营养物，同时进一步拦截、吸附固体物，一定时间后达到处理要求;
3.完成净化后的废水pH升高，回流至循环流水水产养殖系统中解决pH值 降低的问题，最终实现零排放养殖。
本发明主要用于循环流水水产养殖系统中，以处理来自沉淀池沉淀区或生 物滤器反冲洗时产生的含高浓度固体物的污水。
