申请日2004.06.23
公开(公告)日2005.12.28
IPC分类号C02F1/00; C02F1/52; C02F1/50
摘要

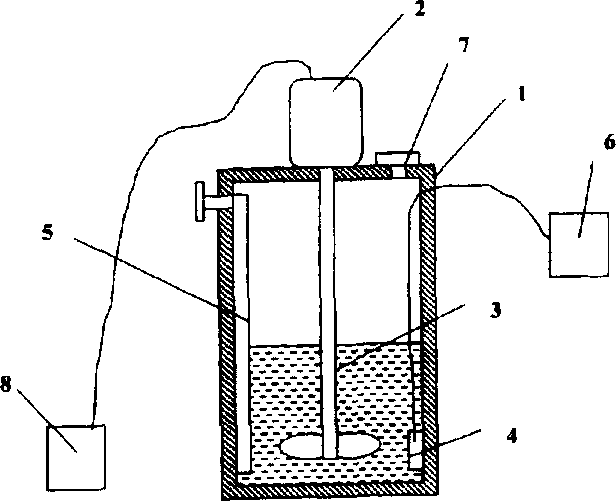

一种防止沉淀的水处理药液供应装置，由一个容器构成，容器内壁上设有液位开关，容器中设有一个出液管，容器的顶端设置有投料口，容器的顶端设置有一个电机，电机的输出轴与一个减速机构连接，减速机构中连接有一个延长轴，延长轴设置在容器内、容器的轴线位置上，延长轴的下端设置有一个搅拌叶轮，延长轴和搅拌叶轮的表面均覆盖有陶瓷材料，容器由聚乙烯材料构成。电机通过电缆与一个控制器相连，控制器中设置有定时器。液位开关通过导线与一个音响报警电路连接。本发明利用电机和定时器配合，在定时定量加药之前自动将药液搅拌均匀，可以保证药液投放质量，同时，容器内设置了液位开关，当药液投放过量或药液用尽之前，还可以发出报警信号。
权利要求书
1，一种防止沉淀的水处理药液供应装置，由一个容器构成，其特 征在于：所述的容器的内壁上固定设置有一个液位开关，所述 的容器中设置有一个出液管，所述的出液管的进液端位于所述 的容器的底部，所述的出液管的出液口位于所述的容器的上 部，所述的容器的顶端设置有一个投料口，所述的投料口上设 置有一个封盖，所述的容器的顶端设置有一个电机，所述的电 机的输出轴与一个减速机构连接，所述的减速机构中连接有一 个延长轴，所述的延长轴设置在所述的容器内、容器的轴线位 置上，所述的延长轴的下端设置有一个搅拌叶轮，所述的延长 轴和搅拌叶轮的表面均覆盖有陶瓷材料，所述的电机通过电缆 与一个控制器相连，所述的控制器中设置有定时器。
2，如权利要求1所述的防止沉淀的水处理药液供应装置，其特征 在于：所述的容器由聚乙烯材料构成。
3，如权利要求1所述的防止沉淀的水处理药液供应装置，其特征 在于：所述的控制器是定时开关。
4，如权利要求1所述的防止沉淀的水处理药液供应装置，其特征 在于：所述的液位开关通过导线与一个音响报警电路连接。
5，如权利要求1所述的防止沉淀的水处理药液供应装置，其特征 在于：所述的出液口通过一个连接管道与一个计量泵相连。
说明书
一种防止沉淀的水处理药液供应装置
技术领域：
本发明涉及水处理装置，尤其涉及一种向水体中投放处理药剂的设备， 具体的是一种防止沉淀的水处理药液供应装置。
背景技术：
现有技术中，水处理系统，如中央空调循环水系统、工业循环水系统、 游泳池水处理系统、喷水池水处理系统中，均需要定时定量地投放处理药 剂，无论是人工投放还是机器自动投放，都需要处理药剂在投放时均匀而 没有沉淀，才能保证处理药剂定时定量，但处理药剂中比重比较大的成分 往往会集聚在溶药桶的下部，造成投放不均匀。
发明内容：
本发明所要解决的现有技术中的技术问题是：由于现有技术中的水处 理系统，如中央空调循环水系统、工业循环水系统、游泳池水处理系统、 喷水池水处理系统中，均需要定时定量地投放处理药剂，无论是人工投放 还是机器自动投放，都需要处理药剂在投放时均匀而没有沉淀，才能保证 处理药剂定时定量，但处理药剂中比重比较大的成分往往会集聚在溶药桶 的下部，所以造成投放不均匀。
本发明为解决现有技术中的上述技术问题所采用的技术方案是提供一 种防止沉淀的水处理药液供应装置，所述的这种防止沉淀的水处理药液供 应装置由一个容器构成，其中，所述的容器的内壁上固定设置有一个液位 开关，所述的容器中设置有一个出液管，所述的出液管的进液端位于所述 的容器的底部，所述的出液管的出液口位于所述的容器的上部，所述的容 器的顶端设置有一个投料口，所述的投料口上设置有一个封盖，所述的容 器的顶端设置有一个电机，所述的电机的输出轴与一个减速机构连接，所 述的减速机构中连接有一个延长轴，所述的延长轴设置在所述的容器内、 容器的轴线位置上，所述的延长轴的下端设置有一个搅拌叶轮，所述的延 长轴和搅拌叶轮的表面均覆盖有陶瓷材料，所述的电机通过电缆与一个控 制器相连，所述的控制器中设置有定时器。
进一步的，所述的容器由聚乙烯材料构成。
进一步的，所述的控制器是定时开关。
进一步的，所述的液位开关通过导线与一个音响报警电路连接。
进一步的，所述的出液口通过一个连接管道与一个计量泵相连。
本发明与已有技术相对照，其效果是积极和明显的。本发明利用电机 和定时器配合，在定时定量加药之前自动将药液搅拌均匀，延长轴和搅拌 叶轮的表面均覆盖有陶瓷材料，可以防止延长轴和搅拌叶轮腐蚀，保证药 液投放质量，同时，容器内设置了液位开关，当药液投放过量或药液用尽 之前，还可以发出报警信号。
