申请日2004.06.25
公开(公告)日2005.08.17
IPC分类号C02F9/14
摘要
本实用新型提供了一种超声波膜生物反应油污水处理装置，它包括一体化处理箱、清水泵、污水泵、压力溶气罐、供氧风机和气提罐。其中的一体化处理箱包括箱体和设置在箱体内的生物反应过滤膜组件、上下端盖、调速电机、搅拌机构、超声波发生机构和曝气机构;本实用新型结构装置一体化，操作简单，处理效率高。能将油污水一次性处理至达标排放。处理水经消毒后，可达到中水回用的目的。适用于处理各种工业和生活污水。
权利要求书

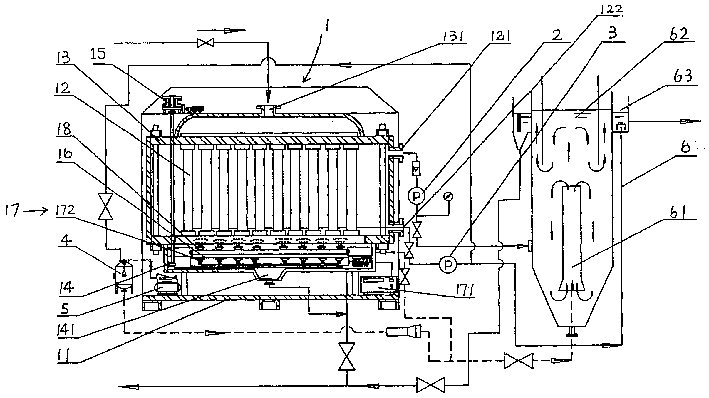

1、一种超声波膜生物反应油污水处理装置，其特征在于：包括一体化处 理箱、清水泵、污水泵、压力溶气罐、供氧风机和气提罐;清水泵的进水口 与一体化处理箱的清水出口连通，清水泵的出水口分别与压力溶气罐及气提 罐上部外侧的澄清池连通，污水泵的进水口与一体化处理箱的污水出口连 通，污水泵的出水口直接与气提罐连通，供氧风机的出风口与压力溶气罐连 通，压力溶气罐的水气出口分别与气提罐和一体化处理箱连通;所述的一体 化处理箱包括箱体和设置在箱体内的生物反应过滤膜组件、上下端盖、调速 电机、搅拌机构、超声波发生机构和曝气机构;上下端盖封盖在生物反应过 滤膜组件的上下两端，调速电机设置在上端盖上并通过转轴穿过上端盖和搅 拌机构传动相连，搅拌机构设置在下端盖的内侧，曝气机构设置在反应过滤 膜组件和搅拌机构之间。
2、如权利要求1所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的生物反应过滤膜组件包括筒体和层叠设置在筒体内的多组生物反 应过滤膜，筒体的侧壁下部设有清水出口并延伸至一体化处理箱的箱体外， 筒体的侧壁上部设有污水出口并延伸至一体化处理箱的箱体外，筒体的下端 设有与曝气机构适配的圆孔。
3、如权利要求1所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的搅拌机构包括往复运动支架和往复运动箱，往复运动支架设置在 下端盖的内侧并与调速电机传动相连，往复运动箱支承在往复运动支架上。
4、如权利要求1或3所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的超声波发生机构包括超声波发生器和多个超声波振子，超声波发 生器座设在一体化处理箱箱体内的底板上，多个超声波振子均匀分布安装在 往复运动箱内的上箱板上并与超声波发生器线路相连。
5、如权利要求1所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的曝气机构包括曝气总管和安装在曝气总管上的多个曝气头，所述 的与一体化处理箱连通的压力溶气罐的水气出口连接在曝气总管上。
6、如权利要求1所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的供氧风机设置在一体化处理箱箱体内的底板上。
7、如权利要求1所述的超声波膜生物反应油污水处理装置，其特征在 于：所述的生物反应过滤膜的规格为5-0.01μm。
说明书
超声波膜生物反应油污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种高效处理油污水的超 声波膜生物反应油污水处理装置。
背景技术
在生产和生活的广泛领域内，都存在油污水的污染问题。例如火力发电 厂、油田、油库、炼油厂在生产储运过程中会产生油污水;汽车制造、五金 加工、电镀、涂装、制药、航天航空等行业在生产加工过程中会产生油污 水;居民区、酒店、旅游风景区、度假村、疗养院、机场、火车站、经济开 发小区等分散的人群聚居地也会产生和排放油污水。这些油污水如不进行处 理直接排放，会对环境产生污染，滋生细菌、病毒，危害人们的身体健康。 现有的污水处理装置对油水的分离效果不佳，分离后的水成乳化状，浑浊不 清，油水分离后由于水中溶解有悬浮油珠，污水指标中的COD、BOD值降低 较少，效率低，运行费用高。另外，现有中小型污水处理装置还存在结构不 紧凑、附属设备多、处理效果不稳定、自动化控制程度低、设备寿命短等缺 点。
发明内容
本实用新型的目的，在于提供一种效率高、效果好、适应面广的超声波 膜生物反应油污水处理装置。
为了实现上述目的，本实用新型所采取的技术措施是：一种超声波膜生 物反应油污水处理装置，包括一体化处理箱、清水泵、污水泵、压力溶气 罐、供氧风机和气提罐;清水泵的进水口与一体化处理箱的清水出口连通， 清水泵的出水口分别与压力溶气罐及气提罐上部外侧的澄清池连通，污水泵 的进水口与一体化处理箱的污水出口连通，污水泵的出水口直接与气提罐连 通，供氧风机的出风口与压力溶气罐连通，压力溶气罐的水气出口分别与气 提罐和一体化处理箱连通;所述的一体化处理箱包括箱体和设置在箱体内的 生物反应过滤膜组件、上下端盖、调速电机、搅拌机构、超声波发生机构和 曝气机构;上下端盖封盖在生物反应过滤膜组件的上下两端，调速电机设置 在上端盖上并通过转轴穿过上端盖和搅拌机构传动相连，搅拌机构设置在下 端盖的内侧，曝气机构设置在反应过滤膜组件和搅拌机构之间。
所述的生物反应过滤膜组件包括筒体和层叠设置在筒体内的多组生物反 应过滤膜，筒体的侧壁下部设有清水出口并延伸至一体化处理箱的箱体外， 筒体的侧壁上部设有污水出口并延伸至一体化处理箱的箱体外，筒体的下端 设有与曝气机构适配的圆孔。
所述的搅拌机构包括往复运动支架和往复运动箱，往复运动支架设置在 下端盖的内侧并与调速电机传动相连，往复运动箱支承在往复运动支架上。
所述的超声波发生机构包括超声波发生器和多个超声波振子，超声波发 生器座设在一体化处理箱箱体内的底板上，多个超声波振子均匀分布安装在 往复运动箱内的上箱板上并与超声波发生器线路相连。
所述的曝气机构包括曝气总管和安装在曝气总管上的多个曝气头，所述 的与一体化处理箱连通的压力溶气罐的水气出口连接在曝气总管上。
所述的供氧风机设置在一体化处理箱箱体内的底板上。
所述的生物反应过滤膜的规格为5-0.01μm。
本实用新型的超声波膜生物反应油污水处理装置由于采用了以上技术方 案，使其具有以下的优点和特点：
1、去除污染物的效率高，不仅可去除污水中的悬浮物和有机物，而且可 以去除污水中滋生的细菌、病毒等，出水可直接回用。
2、采用超滤或微滤生物膜进行分离，可使微生物完全截留在膜生物反应 器内，配合超声波振动，可实现反应器水力停留时间和污泥泥龄的完全分 离，使运行控制更灵活、稳定。
3、生物反应器可容留高浓度微生物，使反应器的容积负荷大幅度提高， 大大减少了设备的占地面积。
4、有利于增殖缓慢的微生物如消化细菌的截留和生长，提高了系统的消 化效率。
5、污泥产量低。
6、结构装置一体化，操作简单，易于实现自动控制，操作管理方便。
