申请日2004.06.28
公开(公告)日2005.09.07
IPC分类号C02F1/00
摘要
本实用新型涉及一种高效水处理净水装置，包括壳体，设置在壳体下、上部的原水进水口、过滤清水出口和设置在壳体中部的过滤装置;其特点是：过滤装置采用束状纤维滤料，束状纤维滤料的上下端固定于分别设置在壳体中的上孔板和格栅板上;格栅板下设置一配气配水装置，配气配水装置通过连接装置与格栅板连接在一起;配气配水装置上设置压力进出水调节阀和导向滑轮;壳体内设置多个供配气配水装置上下移动的定向装置，配气配水装置的导向滑轮在定向装置中上下移动。本实用新型压实纤维滤层可截留水中固形污染物，放松纤维滤层可对滤层反冲洗，以恢复滤层过滤性能;同时由于纤维滤料不会脱落流失且滤料表面带有杀菌功能使之应用范围广，因此极为实用。
权利要求书

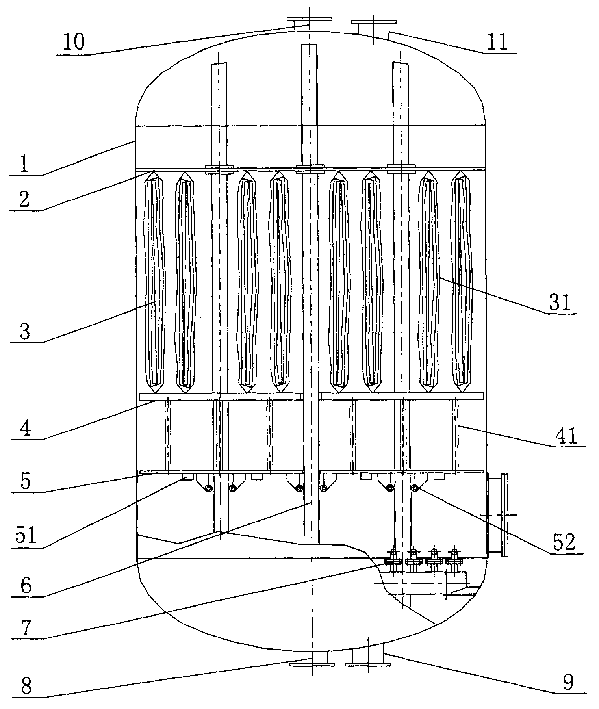

1.一种高效水处理净水装置，包括：壳体(1)，设置在壳体(1)下部 适当位置的原水进水口(8)，设置在壳体(1)上部适当位置的过滤清水出口 (10)，以及设置在壳体(1)中部的过滤装置(3);其特征在于：
所述的过滤装置(3)采用的束状纤维滤料(31)，该束状纤维滤料(31) 的上下端固定于分别设置在壳体(1)中上部的上孔板(2)和壳体(1)中下 部的格栅板(4)上;
在格栅板(4)下设置一配气配水装置(5)，该配气配水装置(5)通过 连接装置(41)与格栅板(4)连接在一起;在配气配水装置(5)上设置压力 进出水调节阀(51)和导向滑轮(52);在壳体(1)内设置多个供配气配水 装置(5)上下移动的定向装置(6)，所述的配气配水装置(5)的导向滑轮 (52)在定向装置(6)中上下移动。
2.如权利要求1所述的高效水处理净水装置，其特征在于还包括：
清洗空气进气总管(9)，它设置在壳体(1)下部;
清洗布气装置(7)，它位于清洗空气进气总管(9)上且与清洗空气进气 总管(9)连接相通。
3.如权利要求1所述的高效水处理净水装置，其特征在于还包括：一清 洗空气出口(11)，该清洗空气出口(11)设置在壳体(1)的上部。
4.如权利要求1所述的高效水处理净水装置，其特征在于：所述的配气 配水装置(5)分为六块，每块之间均匀地设置供过滤水与清洗空气通过的小 孔，各块之间通过连接条(53)连接在一起。
5.如权利要求1所述的高效水处理净水装置，其特征在于：所述的设置 在壳体(1)中的定向装置(6)是垂直于过滤截面且均匀设置。
6.如权利要求1或5所述的高效水处理净水装置，其特征在于：所述的 定向装置(6)是三根垂直于过滤截面均匀设置的定向柱结构，所述的位于配 气配水装置(5)下侧的导向滑轮(52)在三根定向柱结构的定向装置(6)中 呈滑动状态地上下移动。
7.如权利要求1或5所述的高效水处理净水装置，其特征在于：所述的 定向装置(6)是三根垂直于过滤截面均匀设置的定向槽结构，所述的位于配 气配水装置(5)下侧的导向滑轮(52)在三根定向槽结构的定向装置(6)中 呈滑动状态地上下移动。
8.如权利要求1所述的高效水处理净水装置，其特征在于：所述的壳体 (1)内壁设置若干定向槽(44)，所述的配气配水装置(5)外侧下部设置定 向轮(43)，该定向轮(43)在定向槽(44)内上下移动。
9.如权利要求1所述的高效水处理净水装置，其特征在于：在所述的壳 体(1)上部设置出水堰(13)，在出水堰(13)上部设置出水挡水板(14)， 所述的过滤清水出口(10)设置在出水堰(13)的下侧部。
10.如权利要求1或2所述的高效水处理净水装置，其特征在于：所述的 清洗布气装置(7)由多个空气支管组成，每一空气支管的下端与清洗空气进 气总管(9)连接且相通。
说明书
高效水处理净水装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种截污容量大滤料寿命长适 用范围广的高效水处理净水装置。
背景技术
水处理广泛用于各行各业，如电力、冶金、石化、食品、自来水等等行业 的给水用水的预处理，甚至生物污染的污水处理及其污水处理后的回用。在水 处理过程中，过滤处理是水处理中的必不可少的处理环节。
现有技术水处理的过滤装置通常采用的是石英砂过滤装置，即是以石英砂 作为滤料形成过滤处理装置，用以分离水中的固形污染物。但是，由于石英砂 过滤装置的结构限制，使之在实际使用过程中存在滤速低、截污容量小、滤料 容易流失、并且使用时间略长滤料容易板结等缺点，因此石英砂过滤装置只能 适用于过滤速度不快、过滤精度不高、截污容量较小的水处理的场合。
发明内容
本实用新型的目的在于提供一种改进的高效水处理净水装置，它不仅过滤 速度快、过滤精度高、滤料不会流失与板结，而且滤料容易清洗且寿命长，并 且具有比较广的适用范围。
本实用新型的目的是这样实现的：
一种高效水处理净水装置，包括：壳体，设置在壳体下部适当位置的原水 进水口，设置在壳体上部适当位置的过滤清水出口，以及设置在壳体中部的过 滤装置;其特点是：
所述的过滤装置采用的束状纤维滤料，该束状纤维滤料的上下端固定于分 别设置在壳体中上部的上孔板和壳体中下部的格栅板上;
在格栅板下设置一配气配水装置，该配气配水装置通过连接装置与格栅板 连接在一起;在配气配水装置上设置压力进出水调节阀和导向滑轮;在壳体内 设置多个供配气配水装置上下移动的定向装置，所述的配气配水装置的导向滑 轮在定向装置中上下移动。
在上述的高效水处理净水装置中，其中还包括：设置在壳体下部的清洗空 气进气总管;以及，位于清洗空气进气总管上且与清洗空气进气总管连接相通 的清洗布气装置。
在上述的高效水处理净水装置中，其中还包括：一设置在壳体上部的清洗 空气出口。
在上述的高效水处理净水装置中，其中，所述的配气配水装置分为六块， 每块之间均匀地设置供过滤水与清洗空气通过的小孔，各块之间通过连接条连 接在一起。
在上述的高效水处理净水装置中，其中，所述的设置在壳体中的定向装置 是垂直于过滤截面且均匀设置。
在上述的高效水处理净水装置中，其中，所述的定向装置是三根垂直于过 滤截面均匀设置的定向柱结构，所述的位于配气配水装置下侧的导向滑轮在三 根定向柱结构的定向装置中呈滑动状态地上下移动。
在上述的高效水处理净水装置中，其中，所述的定向装置是三根垂直于过 滤截面均匀设置的定向槽结构，所述的位于配气配水装置下侧的导向滑轮在三 根定向槽结构的定向装置中呈滑动状态地上下移动。
在上述的高效水处理净水装置中，其中，所述的壳体内壁设置若干定向槽， 所述的配气配水装置外侧下部设置定向轮，该定向轮在定向槽内上下移动。
在上述的高效水处理净水装置中，其中，在所述的壳体上部设置出水堰， 在出水堰上部设置出水挡水板，所述的过滤清水出口设置在出水堰的下侧部。
在上述的高效水处理净水装置中，其中，所述的清洗布气装置由多个空气 支管组成，每一空气支管的下端与清洗空气进气总管连接且相通。
本实用新型高效水处理净水装置由于采用了上述的技术方案，使之与现有 技术相比，具有以下的优点和积极效果：
1.本实用新型由于采用束状纤维滤料形成过滤层，并在配气配水装置上 设置进出水压力调节装置，在过滤状态时，纤维滤层被压实，孔隙率很小，由 此可以有效截留水中的固形污染物，由此可见其截污容量远大且效率高;
2.本实用新型由于设置了对滤层进行清洗的清洗空气进气及布气装置， 在滤层的截污容量饱和时，又可以对纤维滤层进行放松和反冲洗，使纤维滤层 重新恢复过滤性能;
3.本实用新型由于束状纤维滤料两端分别悬挂于在多孔板和活动格栅板 上，因此不会脱落流失使之增加了寿命;同时由于表面带有杀菌功能的纤维， 使之应用范围广;
4.本实用新型由于配气配水装置上设置由像胶材质制作的连接条进行软 连接，因此当水力不平衡时，可以有效缓解配气配水装置与壳体壁或定向装置 发生卡阻的现象;
5.本实用新型由于在配气配水装置上设置了滑轮，在容器内部安装了定 向槽，保证滤层在过滤压实的过程中，配气配水装置不会发生偏转造成卡阻现 象;并且，由于在定向装置上安装有导向滑轮，可以使配气配水装置按照定向 柱的方向运行，保证滤层的压实或放松，使过滤装置进行正常的水处理工作和 滤层清洗恢复过滤性能的维护。
