申请日2004.05.28
公开(公告)日2005.02.23
IPC分类号B01D1/00; C02F1/04
摘要
浓缩渗滤液的一体式浸没燃烧蒸发器，属于环保装置技术领域。为了有效解决垃圾填埋场的二次污染问题，实现渗滤液和填埋气体的综合治理，本发明提供了利用填埋气体浓缩渗滤液的一体式浸没燃烧蒸发器，包括燃烧室和蒸发室，燃烧室内部衬有耐火材料，蒸发室上部的侧壁上设有排气管，中部设有输入渗滤液的进液管，底部设有排出浓缩液的出液管，燃烧室与蒸发室结为一体，燃烧室下部浸入蒸发室的液体中，燃烧室底部设有气体分布堰，多孔布气板设置在蒸发室液体中，位于所述气体分布堰上方。本发明中，燃烧室和蒸发室紧密结合为一体，节省了空间，高温燃气与液体直接接触，极大地提高了传热效率。
権利要求書

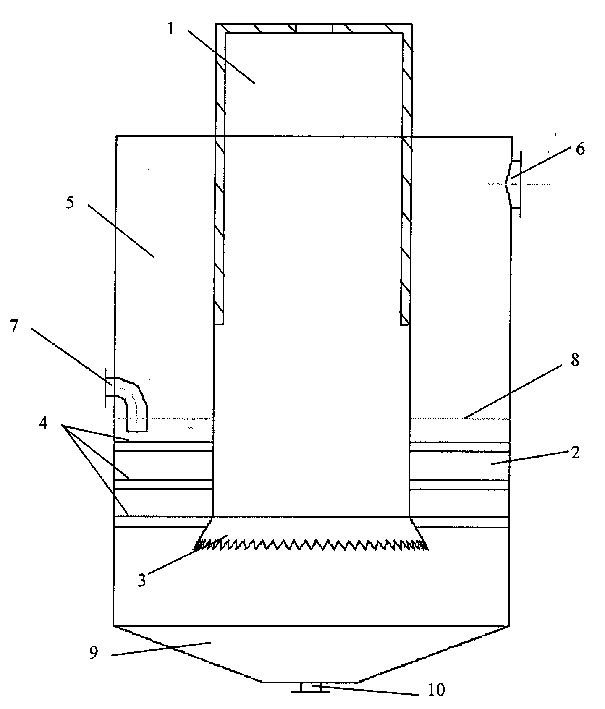

1.浓缩渗滤液的一体式浸没燃烧蒸发器，包括供填埋气体和助燃空气在其内燃烧的燃烧 室，以及蒸发渗滤液的蒸发室，所述燃烧室内部衬有耐火材料，所述蒸发室上部的侧壁上设 有排气管，中部设有输入渗滤液的进液管，底部设有排出浓缩液的出液管，其特征在于：所 述燃烧室与蒸发室结为一体，所述燃烧室下部浸入蒸发室的液体中，燃烧室底部设有气体分 布堰，所述一体式浸没燃烧蒸发器还包括设置在蒸发室液体中的位于所述气体分布堰上方的 多孔布气板。
2.根据权利要求1所述的一体式浸没燃烧蒸发器，其特征在于：所述气体分布堰的浸没 深度为0.6-0.8m。
3.根据权利要求1所述的一体式浸没燃烧蒸发器，其特征在于：所述多孔布气板位于液 面下至少0.2m。
4.根据权利要求1所述的一体式浸没燃烧蒸发器，其特征在于：所述多孔布气板至少为 2个，且各多孔布气板在蒸发室液体中等间距平行设置，最上层的多孔布气板位于液面下至 少0.2m。
5.根据权利要求1所述的一体式浸没燃烧蒸发器，其特征在于：所述一体式浸没燃烧蒸 发器是由不锈钢制造的。
说明书
浓缩渗滤液的一体式浸没燃烧蒸发器
技术领域
本发明属于环保装置技术领域，尤其涉及一种浓缩渗滤液的一体式浸没燃烧蒸发器。
背景技术
高浓度有机废水的处理一直以来是环保工作者所面对的一个难题，尤以垃圾填埋场渗滤 液为甚。填埋处置是固体废物管理的一个重要环节，对于一个完整的固体废物管理体系，填 埋是必不可少的一个关键要素。目前，填埋场的污染控制仍是薄弱环节，其中消纳的垃圾又 衍生出高污染的渗滤液及填埋气体污染物，特别是垃圾渗滤液污染物浓度高、产量大。渗滤 液水质变化范围很大，不仅每年随四季的更叠，旱季、雨季的交替呈现规律性的变化，而且 随填埋场使用时间、成熟程度也表现出规律性的变化，而现有的垃圾渗滤液处理工艺均存在 着工艺复杂、滞留时间长、处理成本高、处理后的水质仍有个别项目难以达标等问题，会对 地表水及地下水形成污染威胁。
垃圾在填埋后会产生大量填埋气体。近几年的研究表明，填埋场是仅次于湿地和稻田的 第三大甲烷气发生源，而且单位数量甲烷的温室效应比CO2强21倍。CH4是一种资源，可以 加以回收利用，如不加以有效控制和利用，还存在燃烧、爆炸的安全隐患。填埋气体中还含 有少量对人体非常有害的气体，如H2S等。如果处理不当，则形成严重的二次污染，对当地 的水环境和大气环境构成威胁，进而威胁人类健康及生命安全。因此，加强填埋气体的控制 与资源化利用工作，对消除环境污染与安全隐患、提高垃圾填埋处理的资源化程度，均具有 十分重要的意义。就目前的工艺来讲，渗滤液与填埋气体的处理没有达到合理的配合，处理 成本仍然较高。
发明内容
本发明的目的是为了有效解决垃圾填埋场的二次污染问题，实现渗滤液和填埋气体的综 合治理，提供利用填埋气体浓缩渗滤液的一体式浸没燃烧蒸发器。
本发明的技术方案为：浓缩渗滤液的一体式浸没燃烧蒸发器，包括供填埋气体和助燃空 气在其内燃烧的燃烧室，以及蒸发渗滤液的蒸发室，所述燃烧室内部衬有耐火材料，所述蒸 发室上部的侧壁上设有排气管，中部设有输入渗滤液的进液管，底部设有排出浓缩液的出液 管，其特征在于：所述燃烧室与蒸发室结为一体，所述燃烧室下部浸入蒸发室的液体中，燃 烧室底部设有气体分布堰，所述一体式浸没燃烧蒸发器还包括设置在蒸发室液体中的位于所 述气体分布堰上方的多孔布气板。
本发明所述气体分布堰的浸没深度为0.6-0.8m。
本发明所述多孔布气板位于液面下至少0.2m。
本发明所述一体式浸没燃烧蒸发器是由不锈钢制造的。
本发明的一种改进为：所述多孔布气板至少为2个，且各多孔布气板在蒸发室液体中等 间距平行设置，最上层的多孔布气板位于液面下至少0.2m。
所述填埋气体燃烧室和渗滤液蒸发室紧密结合，节省了空间，高温燃气与液体直接接触， 极大地提高了传热效率。该装置实现了渗滤液中挥发性成分与难挥发性成分的分离。
本发明的有益效果：1.本发明利用填埋气体燃烧的能量蒸发浓缩渗滤液，实现了垃圾填 埋场渗滤液和填埋气体的综合处理。2.该一体式浸没燃烧蒸发器实现了渗滤液中挥发性成分 与难挥发性成分的分离，为渗滤液的后续处理奠定了基础。3.该一体式浸没燃烧蒸发器的气 体分布堰和多孔布气板使得高温燃气被分裂为无数个小气泡，极大地增加了燃气和渗滤液之 间直接接触面积，提高了传热效率。4.该一体式浸没燃烧蒸发器需要空间很小，可以室外安 装，人力投入少，操作方便、可靠。在渗滤液与填埋气体的综合处理中，如果采用浸没燃烧 工艺焚烧填埋气体来蒸发浓缩渗滤液，将大大地降低设备投资和运行成本，对于中小型填埋 场更为合适。
