申请日2005.12.02
公开(公告)日2007.05.30
IPC分类号F28D1/047; F28D3/02
摘要
一种高效热水器淋浴废水余热回收器，由复式翅片管热交换器、基座、盖板三部分组成。其特征是复式翅片管热交换器分为六组，每组由U形过水金属管、金属翅片及连接弯头等构成。基座由方型围板、废水出口、翻水墙、梳流墙、基座下平板、调节支腿等组成。上盖板由活动漏水板、过滤网、提手、进出水口、脚踏板、水准仪、侧围板等构成。六组翅片管热交换器分别放置在基座下平板上的翻水墙与梳流墙之间，同置一平面，用弯头将它们首尾连接，其上边盖有上盖板。本实用新型的特点是不需要任何外加动力和设备，能将淋浴废水中所含的大量热能经其快速回收，预热冷水，废热能回收率达90%以上，与热水器配合使用可快速提高热水器水温，节约能源。
権利要求書

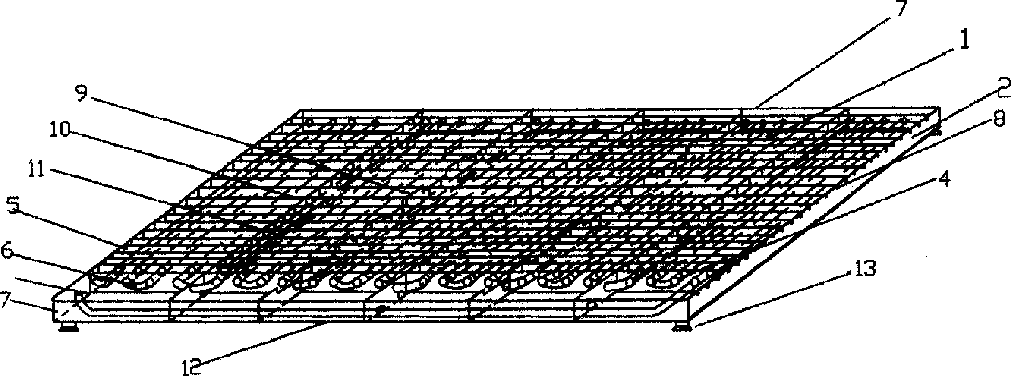

1、一种高效热水器淋浴废水余热回收器，由复式翅片管热交换器(1)、 基座(2)、上盖板(3)三部分组成，其特征是复式翅片管热交换器(1) 分为六组，每组由U形过水金属管(4)、垂直串在U形过水金属管(4) 上相互平行的等宽等面积薄金属翅片(5)及连接弯头(6)构成;基 座(2)由方型围板(7)、方型围板(7)右端的27个废水出口(8)、 将基座(2)分成六等分且间隔平行排列的翻水墙(9)、梳流墙(10)、 梳流墙下部开有排孔(11)、基座下平板(12)、下平板(12)四角各一个 调节支腿(13)组成;上盖板(3)由活动漏水板(14)、漏水板(14)上的30个 漏水口(15)、漏水口15下边的过滤网(24)、提手(16)、进水口(17)、 出水口(18)、脚踏板(19)、脚踏板(19)的边围(20)、脚踏板(19)边沿2 个成垂直排列的水准仪(21)、(22)、侧围板(23)构成;六组翅片管热交 换器(1)分别放置在基座下平板(12)上的翻水墙(9)与梳流墙(10)之间， 同置一平面，并用弯头(6)将它们首尾连接;基座上边盖有上盖板(3); 翅片管热交换器的U形过水金属管的首尾与上盖板上的进水口(17)、 出水口(18)相连接。
2、根据权利要求1所述的该高效热水器淋浴废水余热回收器， 其特征是所述的基座(2)、上盖板(3)其形状型可以是方形，可以 是圆形，也可以是多边形。
3、根据权利要求1所述的该高效热水器淋浴废水余热回收器， 其特征是所述的复式翅片管热交换器(1)在基座(2)中可以分为六 组，也可以分为五组、四组、三组、两组，翻水墙与梳流墙相应减少 为4个、3个、2个、1个，外形不变。
4、根据权利要求1所述的该高效热水器淋浴废水余热回收器， 其特征是所述的串在U形过水金属管(4)上的金属翅片(5)可以 是串制翅片，也可以是绕制翅片。
说明书
高效热水器淋浴废水余热回收器
技术领域
本实用新型涉及一种对热水器洗澡淋浴后的废水余热进行高效 快速回收再利用的废热回收器技术。
技术背景
目前家庭使用的各种热水器，洗浴完后的废水中含有大量的热 能，这些热能过去大都随废水排掉了。市场上仅有的热水器淋浴水废 热回收装置虽有余热回收功能，但因热回收效率低，制造成本高，结 构上庞大累赘，使用时需要外加动力设备和电源，家庭使用不方便而 很难推广。
发明内容
本实用新型为克服上述热水器淋浴水废热回收装置存在的缺陷， 提供一种不需要任何外加动力设备和电源，用复式翅片管热交换器进 行热量交换将洗浴废水所含的大量热能快速回收，预热冷水，再进入 热水器进行加热，从而达到快速提高热水器的水温、节约能源的目的。
本目的以下列技术方案来实现：该热水器淋浴废水余热高效回收 器由复式翅片管热交换器、基座、盖板三部分组成。其特征是复式翅 片管热交换器分为六组，每组由U形过水金属管、垂直串在U形过水 金属管上且相互平行的等宽等面积薄金属翅片及连接弯头构成。基座 由方型围板、方型围板右端的27个废水出口、将基座分成六等分且 间隔平行排列的翻水墙、梳流墙、梳流墙下部的排孔、基座下平板、 下平板四角各一个调节支腿组成。上盖板由活动漏水板、活动漏水板 上的30个漏水口、漏水口下边的过滤网、提手、进水口、出水口、 脚踏板、脚踏板边沿2个成垂直的水准仪、侧围板等构成。六组翅片 管热交换器分别放置在基座下平板上的翻水墙与梳流墙之间，同置一 平面，并用弯头将它们首尾连接.基座上边盖有上盖板。翅片管热交 换器的U形过水金属管的首尾与上盖板上的进水口、出水口相连接。
