申请日2004.07.08
公开(公告)日2005.06.15
IPC分类号F23C9/00; F23C9/06
摘要
本实用新型公开了一种污泥水煤浆锅炉，是在炉体的前部炉墙上安装有水煤浆燃烧器、上下安装有上下锅筒、侧壁设有出烟口和烟道的污泥水煤浆锅炉的炉膛内，在炉膛的中部横向设有低于炉顶高度的挡烟墙。当燃料燃烧产生的高温烟气从炉膛流出前，在挡烟墙的阻挡下产生旋流，加大了对炉膛的扰动，使含水分较大的污泥水煤浆的水分得到迅速蒸发干燥，更易于燃烧，使污泥水煤浆的燃烬率高达98%;当在炉膛和烟气出口之间加设燃烬室后，可加大烟气自身的扰动，使烟气中的固定炭燃烬，同时使烟气切向进入燃烬室，利用旋流的离心力作用，将烟气中的尘粒大量分离下来，使烟气排放更合乎环保要求。
权利要求书

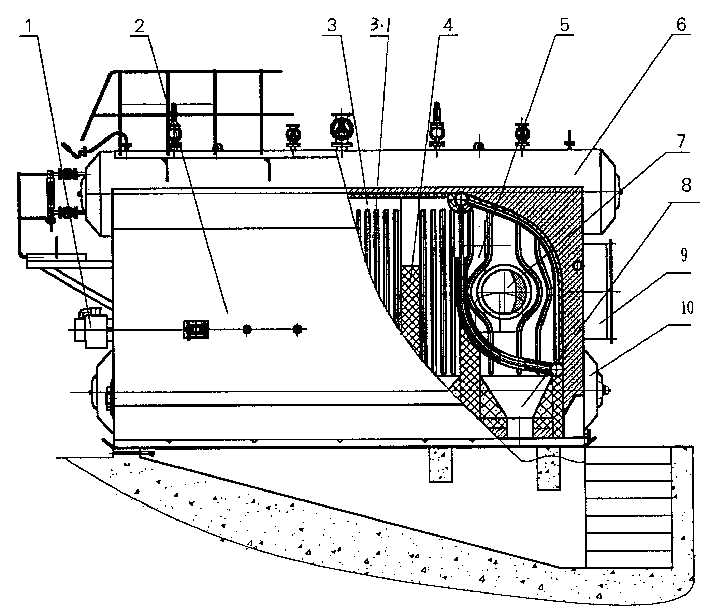

1、一种污泥水煤浆锅炉，包括在炉体的前部炉墙上安装的水煤浆燃烧器、炉体 上下安装的上下锅筒、侧壁上设有的出烟口和烟道，其特征在于：在炉膛内的中部横 向设有低于炉顶高度的挡烟墙。
2、如权利要求1所述的污泥水煤浆锅炉，其特征在于：所述挡烟墙的高度是炉 膛高度的2/3。
3、如权利要求1或2所述的污泥水煤浆锅炉，其特征在于：在炉膛和烟气出口 之间设有燃烬室。
说明书
污泥水煤浆锅炉
技术领域
本实用新型属于锅炉，具体地说是一种专以污泥水煤浆做燃料的锅炉。
背景技术
为了消除城市水处理产生的污泥对城市环境的污染，以及大量堆放影响 城市建设，将污泥掺入水煤浆中供水煤浆锅炉燃烧，是一种变废为宝的好办 法。据测，城市水处理污泥的热值达3550kj/kg，将一定比例的城市水处理污 泥和成品水煤浆，再加入少量可增加其流动性和稳定性的添加剂，经过简单 的研磨及混合处理，即可成为成品污泥水煤浆作为水煤浆锅炉的燃料。由于 污泥水煤浆含有污泥，其水分和灰分的含量都比成品水煤浆大，不易燃烧， 污泥水煤浆的挥发份又高达40%，因此要求焚烧污泥水煤浆锅炉的燃烧器根 部温度要达800℃以上，而现有的水煤浆锅炉无法满足污泥水煤浆燃烧的条 件。
实用新型内容
本实用新型所要解决的技术问题是，克服现有的水煤浆锅炉不能满足污 泥水煤浆燃烧条件的问题，为提高锅炉燃烧器根部温度而提供的一种适合燃 烧污泥水煤浆的污泥水煤浆锅炉。
为了解决现有的水煤浆锅炉以污泥水煤浆作燃料存在的上述问题，本实 用新型是采用下述技术方案实现的：在炉体的前部炉墙上安装有水煤浆燃烧 器、上下安装有上下锅筒、侧壁设有出烟口和烟道的污泥水煤浆锅炉的炉膛 内，在炉膛的中部横向设有低于炉顶高度的挡烟墙。
本实用新型还具有以下重要特征：
所述挡烟墙的高度是炉膛高度的2/3;
炉膛的后部，在炉膛和烟气出口之间设有燃烬室。
本实用新型的优点和积极效果是：由于在水煤浆锅炉的炉膛中部设有横 向的挡烟墙，可调节炉膛中的温度场。其原理是，当燃料燃烧产生的高温烟 气从炉膛流出前，在挡烟墙的阻挡下产生旋流，加大了对炉膛的扰动，高温 的烟气可回流至水煤浆燃烧器的根部，使含水分较大的污泥水煤浆的水分得 到迅速蒸发干燥，更易于燃烧，同时水分在高温下还能分解成氢氧离子使火 焰燃烧更加剧烈，从而增加炉膛温度，使污泥水煤浆的燃烬率高达98%;当 在炉膛和烟气出口之间加设燃烬室后，可加大烟气自身的扰动，使烟气中的 固定碳燃烬，同时使烟气切向进入燃烬室，利用旋流的离心力作用，将烟气 中的尘粒大量分离下来，通过下部的集灰口掉入集灰室收集，使烟气排放合 乎环保要求。
