申请日2004.06.30
公开(公告)日2006.01.04
IPC分类号C02F11/12
摘要
一种自行式污泥连续干燥装置，包括处理设备，所述的处理设备安装在工作平台上，该工作平台安装有自行走机构。所述的自行走机构包括履带、传动机构、动力装置和驾驶室，驾驶室安装在所述平台上的一端，驾驶室内装有操纵机构，该操纵机构通过传动机构与设在平台下的履带传动连接。本发明的优点是：在河流、湖泊的清淤疏浚施工中，该装置直接驶入现场。将污泥及废弃物输送进装置的入料口，加工成为可再利用的回填土。由于去掉了混料筒内的绞龙，避免了物料缠绕造成的清理麻烦。
权利要求书
1、一种自行式污泥连续干燥装置，包括处理设备，其特征在于：所述的 处理设备安装在工作平台上，该工作平台安装有自行走机构。
2、根据权利要求1所述的自行式污泥连续干燥装置，其特征在于：所述 的自行走机构包括履带、传动机构、动力装置和驾驶室，驾驶室安装在所述平 台上的一端，驾驶室内装有操纵机构，该操纵机构通过传动机构与设在平台下 的履带传动连接。
3、根据权利要求1所述的自行式污泥连续干燥装置，其特征在于：所述 的处理设备包括污泥入料斗、添加剂料斗、螺旋输送机构、予搅拌装置、回转 混料热反应筒，在予搅拌装置上侧装有污泥入料斗，予搅拌装置一端的出口与 回转混料热反应筒的入口连接，添加剂料仓的出口通过螺旋输送机构与予搅拌 装置的污泥入料斗连接。
4、根据权利要求1所述的自行式污泥连续干燥装置，其特征在于：所述 的予搅拌装置包括壳体、预搅拌轴、击打锤、无轴搅龙和皮带轮，预搅拌轴转 动支撑在壳体上，其一端穿出壳体并与皮带轮连接，预搅拌轴的另一端与无轴 搅龙的一端同轴连接，无轴搅龙的另一端延伸到壳体另一端的出口;在预搅拌 轴上连接有多个击打锤。
5、根据权利要求1所述的自行式污泥连续干燥装置，其特征在于：所述 的回转混料热反应筒包括筒体，在其内侧设有按螺旋排列的多个可调节角度的 扬料板，在所述筒体一端的出口设有与该筒体同轴心的螺旋输送装置，该装置 由圆筒形的壳体和设在其内侧的螺旋构成。
说明书
自行式污泥连续干燥装置
技术领域
本发明属于生态环境修复领域，特别涉及一种固体废弃物污泥无害化处理 的装置，主要用于河流、湖泊的清淤、疏浚施工中将污泥与废弃物就地连续干 燥成为可使用的回填土。
背景技术
随着社会的发展，生态环境的修复和资源的循环利用越来越重要，近年来 出现了许多污泥干化、固体废弃物处理装置，如专利号为ZL 01118010.2的中 国专利公布了一种“高效城市生活垃圾处理装置”，这种装置包括处理单元， 该处理单元包括添加剂进料装置、垃圾进料斗、混料筒，添加剂进料装置和垃 圾进料位于混料筒一端的上方的入口处，在混料筒内有螺旋绞龙;所述的混料 筒为辊筒，在其内壁布有刮料板。该装置的缺点是：其混料筒和螺旋绞龙在工 作时反向旋转，在混料筒内壁的扬料板将物料带到顶部，在落下过程中将螺旋 绞龙前后的物料也同时带下。这一方法只适用于成分较单一的物料，废弃物中 掺有着软性缠绕物质：如塑料袋、旧麻袋等进入混料筒后，缠绕在螺旋绞龙及 中心轴上，维修及清理十分困难。此外，该装置无法安装在河流，湖泊等泥土 滩地使用，应用范围受到很大限制。
发明内容
本发明的目的是提供一种自行式污泥连续干燥装置，以解决现有技术存在 的无法安装在河流，湖泊等泥土滩地使用，使应用范围受到限制以及被处理物 中的软性缠绕物质等进入混料筒后会缠绕在螺旋绞龙及中心轴上，致使维修及 清理十分困难的问题。
本发明的目的是这样实现的：包括处理设备，所述的处理设备安装在工作 平台上，该工作平台安装有自行走机构。

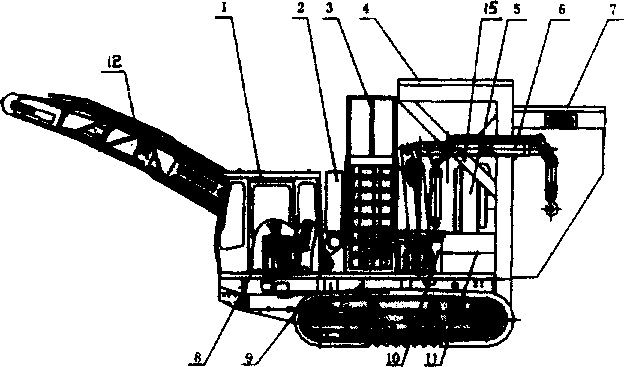

所述的自行走机构包括履带、传动机构、动力装置和驾驶室，驾驶室安装 在所述平台上的一端，驾驶室内装有操纵机构，该操纵机构通过传动机构与设 在平台下的履带传动连接。
所述的处理设备包括污泥入料斗、添加剂料斗、螺旋输送机构、予搅拌装 置、回转混料热反应筒，在予搅拌装置上侧装有污泥入料斗，予搅拌装置一端 的出口与回转混料热反应筒的入口连接，添加剂料仓的出口通过螺旋输送机构 与予搅拌装置的污泥入料斗连接。
所述的予搅拌装置包括壳体、预搅拌轴、击打锤、无轴搅龙和皮带轮，预 搅拌轴转动支撑在壳体上，其一端穿出壳体并与皮带轮连接，预搅拌轴的另一 端与无轴搅龙的一端同轴连接，无轴搅龙的另一端延伸到壳体另一端的出口; 在预搅拌轴上连接有多个击打锤。
所述的回转混料热反应筒包括筒体，在其内侧设有按螺旋排列的多个可调 节角度的扬料板，在所述筒体一端的出口设有与该筒体同轴心的螺旋输送装 置，该装置由圆筒形的壳体和设在其内侧的螺旋构成。
本发明的优点是：在河流、湖泊的清淤疏浚施工中，该装置直接驶入现场。 将污泥及废弃物输送进装置的入料口，加工成为可再利用的回填土。由于去掉 了混料筒内的绞龙，避免了物料缠绕造成的清理麻烦。
