申请日2004.04.29
公开(公告)日2005.06.08
IPC分类号C02F1/40; C02F1/24
摘要

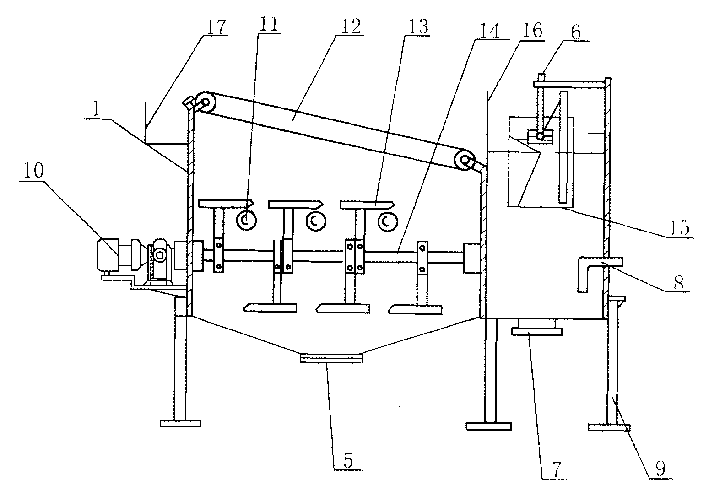

本实用新型涉及一种污泥均质除油器。解决了现有除油装置均质效果差、除油效率低及体积大的问题。其特征在于：底面开有排污口(5)及清渣口(7)的罐体(1)左右侧壁上分别置有相连轴(14)的减速机组(10)及排液口(8)，罐体(1)的前壁上、中及下部分别置有进水管(2)、进液管(3)及加药管(4)，轴(14)上置有四～八个搅拌桨(13)，罐体(1)内的上部收油头(15)。该除油器具有污泥均质效果好、除油效率高及体积小的特点，实现了污泥中油的分离，从而降低油田生产中污泥对环境造成的污染，提高油田废弃物综合治理水平。
権利要求書
1、一种污泥均质除油器，包括罐体(1)，其特征在于：底面开有 排污口(5)及清渣口(7)的罐体(1)左右侧壁上分别置有相连轴(14)的 减速机组(10)及排液口(8)，罐体(1)的前壁上、中及下部分别置有进 水管(2)、进液管(3)及加药管(4)，轴(14)上置有四～八个搅拌桨 (13)，罐体(1)内的上部收油头(15)。
2、根据权利要求1所述的污泥均质除油器，其特征在于：搅拌 桨(13)可为六个。
3、根据权利要求1所述的污泥均质除油器，其特征在于：进液 管(3)与均布在罐体(1)与搅拌桨(13)环形空间的进液管(11)相连。
4、根据权利要求1或3所述的污泥均质除油器，其特征在于： 罐体(1)的顶端可置有齿钉带(12)。
说明书
污泥均质除油器
技术领域：
本实用新型涉及一种油田含油污泥的除油装置，特别是污泥均质 除油器。
背景技术：
在油田含油污泥处理工艺中，除油是关键，目前用于含油污泥处 理的除油装置有单体除油装置和从英国进口的污泥均质机，单体除油 装置有重力除油装置和气浮选除油装置，这两种除油装置除油均质效 果差、除油效率低及设备体积大;而从英国进口的污泥均质机，虽然 均质效果好，但需要配合后续离心机将污泥中的油去除，因此不但设 备体积大，成本还高。
实用新型内容：
为了克服现有除油装置均质效果差、除油效率低及体积大的不 足，本实用新型提供一种污泥均质除油器，该除油器具有污泥均质效 果好、除油效率高及体积小的特点，根据油—固分离和油—水分分离 的原理，使用污泥均质除油器充分利用了水力剪切作用、药剂中和作 用，分离出的原油吸附油解析作用、油粒的聚集作用及强化浮选除油 作用，将其多重除油原理结合在一起，最终实现了污泥中油的分离， 从而降低油田生产中污泥对环境造成的污染，提高油田废弃物综合治 理水平。
本实用新型的技术方案是：该污泥均质除油器包括罐体，底面开 有排污口及清渣口的罐体左右侧壁上分别置有相连轴的减速机组及 排液口，罐体的前壁上、中及下部分别置有进水管、进液管及加药管， 轴上置有四～八个搅拌桨，罐体内的上部收油头。
上述的搅拌桨可为六个;进液管与均布在罐体与搅拌桨环形空间 的进液管相连;罐体的顶端可置有齿钉带。
本实用新型具有的有益效果是：由于采取上述方案，向污泥均质 除油器的罐体内投加一定负荷的含油污泥，减速机组通过轴带动搅拌 桨转动，通过加药管添加污泥清洗剂，进水管将罐体内注满热洗水后 进行搅拌热洗除油，当大部份浮油被除去后，可关掉进水管启动浮选 系统进行浮选强化除油;经过隔珊由堰式收油头自动撇除液面浮油， 收油头上的排油口相连外部的油管线及收油泵组成的排油系统将浮 油排出，最终实现均质除油器除去污泥中油的目的;由于使用该除油 器，实现了污泥中油的分离，从而降低油田生产中污泥对环境造成的 污染，提高油田废弃物综合治理水平。
