申请日2004.06.25
公开(公告)日2005.03.16
IPC分类号C02F1/00
摘要
设置有滚筒格栅的城市污水水力自清装置，它涉及一种利用城市污水提供能源的装置的改进。它由污水抽吸管(2)、污水回水管(3)、设置在污水抽吸管(2)上的污水提升泵(4)以及除污装置(5)组成，污水抽吸管(2)的吸水口(6)和污水回水管(3)的回水口(7)设在污水干渠(1)中，污水抽吸管(2)和污水回水管(3)的另一端设有除污装置(5)，除污装置(5)由壳体(8)、圆筒形圆筒形格栅滤网(9)和带动圆筒形格栅滤网(9)转动的传动装置(10)组成，壳体(8)内部分为供水区(11)和回水区(12)，圆筒形格栅滤网(9)将供水区(11)分为筒内供水区(11-1)和筒外供水区(11-2)，圆筒形格栅滤网(9)将回水区(12)分为筒内回水区(12-1)和筒外回水区(12-2)。本发明具有占地面积小、成本低、设备简单、使用范围广的优点。
权利要求书
1、设置有滚筒格栅的城市污水水力自清装置，它由污水抽吸管(2)、污水 回水管(3)、设置在污水抽吸管(2)上的污水提升泵(4)以及除污装置(5)组成，污 水抽吸管(2)的吸水口(6)和污水回水管(3)的回水口(7)设在污水干渠(1)中，其特 征在于污水抽吸管(2)和污水回水管(3)的另一端设有除污装置(5)，除污装置(5) 由壳体(8)、圆筒形格栅滤网(9)和带动圆筒形格栅滤网(9)转动的传动装置(10)组 成，壳体(8)内部分为供水区(11)和回水区(12)，圆筒形格栅滤网(9)将供水区(11) 分为筒内供水区(11-1)和筒外供水区(11-2)，圆筒形格栅滤网(9)将回水区(12)分 为筒内回水区(12-1)和筒外回水区(12-2)。
2、根据权利要求1所述的设置有滚筒格栅的城市污水水力自清装置，其 特征在于圆筒形格栅滤网(9)是以圆心为轴旋转的，其网眼的位置在供水区(11) 和回水区(12)上变换。
3、根据权利要求1所述的设置有滚筒格栅的城市污水水力自清装置，其 特征在于供水区(11)的面积大于回水区(12)的面积。
4、根据权利要求1所述的设置有滚筒格栅的城市污水水力自清装置，其 特征在于传动装置(10)与圆筒形格栅滤网(9)的中心转动连接。
5、根据权利要求1所述的设置有滚筒格栅的城市污水水力自清装置，其 特征在于污水抽吸管(2)的末端与筒外供水区(11-2)连通，污水回水管(3)的末端 与筒外回水区(12-2)连通。
说明书
设置有滚筒格栅的城市污水水力自清装置
技术领域：
本发明涉及一种利用城市污水提供能源的装置的改进。
背景技术：
城市污水是热泵供热与空调不可多得的冷热源，在北方寒冷地区更是如 此。利用热泵空调设备从城市污水中冬季取热，夏季释热，实现热、冷的回收， 不仅利用了可再生能源，而且避免了用矿物燃料做热源对环境不可避免的污 染。利用城市污水做热泵空调机组的冷热源最大的技术困难就是如何防止污水 对管路、换热设备的污染与堵塞。为此进行污水处理是不可行的，因为污水处 理的最低费用也要高于从污水中提取热量或冷量的价值。将污水取至系统中进 行过滤也不是好办法，这将导致两个难以解决的问题。最主要的是系统中过滤 格栅上污物的清除问题。由于城市污水水质很差，过滤格栅上污杂物的清除量 大，频率高，必须要采用机械格栅，不仅造价高，占地大，而且还有污杂物的 处理和设备间空气洁净的保持问题。另一个问题是，从城市污水干渠到过滤格 栅之间的引水段管路也存在污杂物淤积与清理问题。CN1474125A中公开了一 种“城市污水冷热源的应用方法和装置”，该方法要求污水渠中有足够的水位， 设备必须安装在污水渠中，限制了方法和装置的使用范围，而且设备体积比较 庞大。
发明内容：

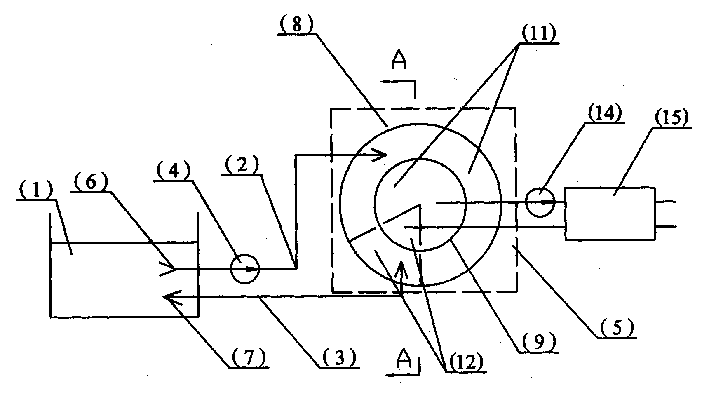

本发明为了解决目前城市污水应用中污杂物堵塞管路与设备的问题，提供 一种设置有滚筒格栅的城市污水水力自清装置。本发明 由污水抽吸管2、污 水回水管3、设置在污水抽吸管2上的污水提升泵4以及除污装置5组成，污 水抽吸管2的吸水口6和污水回水管3的回水口7设在污水干渠1中，污水抽 吸管2和污水回水管3的另一端连接有除污装置5，除污装置5由壳体8、圆 筒形格栅滤网9和带动圆筒形格栅滤网9转动的传动装置10组成，壳体8内 部分为供水区11和回水区12，圆筒形格栅滤网9将供水区11分为筒内供水区 11-1和筒外供水区11-2，圆筒形格栅滤网9将回水区12分为筒内回水区12-1 和筒外回水区12-2。本发明将污物阻隔在除污装置5中;圆筒形格栅滤网9 旋转，能连续地进行过滤与反洗两个过程，边过滤，边自动清理，清理下来的 污杂物随污水流走;反洗流速数倍于过滤流速，保证反洗效果，彻底解决了原 生污水应用中的污物淤积问题;格栅为滚筒形，与CN1474125A相比在相同被 处理的污水量情况下，设备体积大幅度地减小;不再限定设备必须安装在污水 渠中，可以将设备安装于地面上方便的位置;不再要求污水渠中有足够的水位， 只要有足够的污水流量即可。本发明具有占地面积小、成本低、设备简单、使 用范围广的优点。
