申请日2004.06.22
公开(公告)日2005.02.09
IPC分类号F04D1/00; F04D7/04
摘要
本发明提供一种叶轮和装有此叶轮的污水处理用泵。在叶轮(11)中，在轴向的一端侧设有吸入部，在另一端侧设有排出部。在吸入部的下面形成吸入口(29)，在排出部的侧面形成排出口。吸入部和排出部被凸缘部(40)分隔开。叶轮(11)包括一次叶片(36)和二次叶片(38)。一次叶片(36)划分出连接吸入口(29)和排出口的螺旋状一次流道(35)。二次叶片(38)按照使排出部的外周部分向内侧削掉的形状而形成，划分出与一次流道(35)相连续而且沿着外周面转的二次流道(37)。
权利要求书
1.一种叶轮，在其一端面形成吸入口，在其另外一端侧的外周面 处形成排出口，在其内部划分出连接所述吸入口和排出口的螺旋状流 道，大致呈圆筒状，其特征在于，包括：
在所述外周面上，相比于所述排出口在所述吸入口侧的位置上沿 着所述外周面在径向向外突出的、将所述略呈圆筒状的叶轮分隔为所 述吸入口侧和排出口侧的凸缘部;
划分出所述螺旋状流道的一次叶片;和
按照将相比于所述凸缘部在所述排出口侧的所述外周面的一部分 向径向内方削掉形成的、划分出与所述螺旋状流道相连续而且绕着所 述外周面旋转的二次流道的二次叶片。
2.如权利要求1的叶轮，其特征在于，
所述二次流道转动跨及所述近似圆筒状叶轮的半周以上的长度。
3.如权利要求1的叶轮，其特征在于，
所述一次叶片的出口端和所述二次叶片的入口端的边界部分以曲 线连续地形成。
4.如权利要求1的叶轮，其特征在于，
所述二次叶片的出口角小于所述一次叶片的出口角。
5.如权利要求1的叶轮，其特征在于，
所述二次流道是近似圆周状。
6.一种污水处理用泵，其特征在于，包括：
如权利要求1所述的叶轮;
形成有吸入口和排出口并覆盖所述叶轮的壳体;和
使所述叶轮旋转的电机。
说明书
叶轮和装有此叶轮的污水处理用泵
技术领域
本发明涉及叶轮和装有此叶轮的污水处理用泵。
背景技术
历来，在污水处理用的叶轮当中，主要使用涡流式、不堵塞式或 螺旋式的叶轮。在内部设有螺旋状流道的叶轮也是已知的(参照特公 昭28-5840)。
在处理混入夹杂物等异物的污水用的泵当中，特别是在低流量区， 容易发生异物缠绕或在叶轮内堵塞的问题。
发明内容
本发明提供具有螺旋状流道的叶轮，以及装有此叶轮的污水处理 用泵，能够即使低流量区也不易产生异物缠绕或者在叶轮内发生的堵 塞，而且能够满足泵的效率。
本发明的叶轮，是在一端形成吸入口、在另一端侧的侧方形成排 出口、在内部划分形成有将上述吸入口和上述排出口连接的螺旋状流 道的略呈圆筒状的叶轮。
上述叶轮包括凸缘部、一次叶片和二次叶片，该凸缘部在外周面 中，相比于上述排出口从上述吸入口侧的部分沿着上述外周面向外突 出，并且将上述吸入口侧和上述排出口侧分隔开，该一次叶片划分出 上述螺旋状流道，而该二次叶片按照将比上述凸缘部更靠近上述排出 口侧的外周部分的一部分向着内侧削除的形状形成，划分出与上述螺 旋状流道连续的且沿着外周面转的二次流道。
上述叶轮是所谓封闭型的叶轮，由凸缘部把吸入口侧和排出口侧 分隔开。因此，能够减少夹杂物等缠绕在叶轮内造成的堵塞。由吸入 口至排出口的流道(一次流道)是螺旋状的流道。因此，减小了在叶 轮内部的污水的滞留区域，夹杂物等平滑地流过螺旋状流道。从而夹 杂物等很难堵塞在叶轮内。
在上述叶轮内，由于设有二次叶片，形成了与螺旋状流道连续而 且沿着外周面的二次流道。由此不止是一次叶片，而且二次叶片也输 送由吸入口吸入的污水，结果，提高了排出压力，也就提高泵的效率。
从而，上述叶轮能够同时提高异物的通过性和提高泵效率。
此外，由于二次叶片制造成向内侧削去叶片的外周部分的一部分 的形状，与不具有二次叶片的叶轮相比，能够谋求轻量化。
优选上述二次叶片旋转遍及半周以上的长度。由此可实现泵效率 的进一步提高。
一次叶片出口端和二次叶片出口端的边界部分优选以曲线连续地 形成。
叶片出口侧的前端和圆周切线所夹的角是叶片出口角，二次叶片 的出口角优选小于一次叶片的出口角。
上述二次流道可以制造成大致圆周状。
由此，与将二次流道制造成螺旋状的情况相比，缩短了叶轮在轴 向的长度。因此能够促进叶轮的小型化。

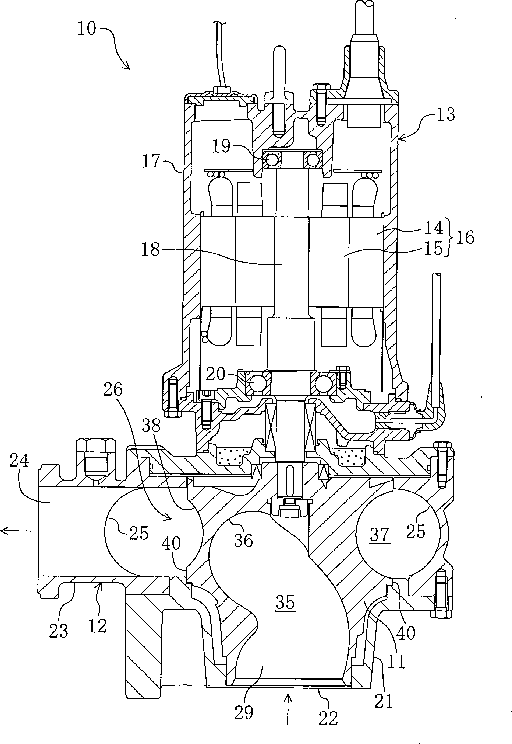

本发明的污水处理用泵包括了上述叶轮、形成吸入口和排出口并 覆盖上述叶轮的壳体以及使上述叶轮旋转的电机。
由此得到难于缠绕异物而且高效率的泵。
