申请日2004.05.25
公开(公告)日2005.07.27
IPC分类号C02F3/00; C02F1/78; C02F3/10; C02F1/50
摘要
本实用新型公开了一种污水消解消毒系统，包括生物消毒装置、生物反应器、曝气消毒装置;所述的生物消毒装置包括一密封箱体，医院的污水从进水口进入生物消毒装置，经过生物消毒剂的消毒后，从生物消毒装置的出水口进入生物反应器，通过反应器内的填料表面附着的生物菌对污水中的有机物进行降解，而后进入曝气消毒装置，臭氧、二氧化氯发生器产生的消毒气体从曝气接入口进入箱体，对箱体内的污水进行曝气消毒，经过消毒的污水通过出水口进入城市污管体网。本实用新型可以有效除去医院污水中的细菌繁殖体、病毒、真菌等各类病菌，降解有机物，排出的水质达到国家污水综合排放标准，结构简单，成本低，耗能少。
权利要求书
1、一种污水消解消毒系统，其特征在于：包括生物消毒装置、生物反 应器、曝气消毒装置，所述的生物消毒装置、生物反应器、曝气消毒装置通 过管道串联连接;
所述的生物消毒装置包括一密闭箱体，在箱体上至少设有进水口、消毒 剂入口、出水口，所述的消毒剂入口通过消毒剂管道与生物消毒剂供应装置 连接，所述的进水口通过管道与污水管体连接，所述的出水口经管道与生物 反应器连接;
所述的生物反应器包括一内置载有固定化微生物的高分子填料的管体， 该管体设置有进水口、出水口，出水口经管道进入曝气消毒装置;
所述的曝气消毒装置为一箱体，在箱体上至少设有进水口、曝气接入口、 出水口，曝气接入口设置有曝气嘴，该曝气嘴连接曝气管道，通过曝气管道 与臭氧、二氧化氯发生器连接，出水口经管道与城市污水管网连接。
2、根据权利要求1所述的污水消解消毒系统，其特征在于：在所述生 物消毒装置的密闭箱体内相对进水口设置有折流板，该折流板与箱体的一侧 壁形成出水口。
3、根据权利要求2所述的污水消解消毒系统，其特征在于：所述折流 板为一个以上，一个以上的折流板间隔设置，且相邻两个折流板的出水口方 向相反。
4、根据权利要求1-3任一所述的污水消解消毒系统，其特征在于：在 所述消毒剂入口和生物消毒剂供应装置之间的管道上设置有用于计量进入 箱体的生物消毒剂的剂量计量泵。
5、根据权利要求1所述的污水消解消毒系统，其特征在于：所述的生 物反应器的管体内壁设有引流板，该引流板沿管体轴线呈螺旋形分布。
6、根据权利要求5所述的污水消解消毒系统，其特征在于：所述的管 体为一根以上，所述一根以上的管体串联连接。
7、根据权利要求1或5或6所述的污水消解消毒系统，其特征在于： 所述管体内置填料上附着的生物菌种为一种或一种以上。
8、根据权利要求1所述的污水消解消毒系统，其特征在于：在臭氧、 二氧化氯发生器的出口和曝气消毒装置的曝气接入口之间设置有用于将臭 氧、二氧化氯发生器产生的消毒气体通过高压空气推进箱体的气泵。
9、根据权利要求1所述的污水消解消毒系统，其特征在于：所述的曝 气消毒装置的箱体内相对进水口设置有折流板，该折流板与箱体的一侧壁形 成出水口。
10、根据权利要求9所述的污水消解消毒系统，其特征在于：所述折流 板为一个以上，一个以上的折流板间隔设置，且相邻两个折流板的出水口方 向相反。
说明书
污水消解消毒系统
技术领域
本实用新型涉及一种污水消毒机，特别是一种既可以消解又可以消毒的 污水消解消毒系统。
背景技术
伴随科技发展，工业污水及医疗污水排放量也在不断上升，污水的排放 不仅造成环境污染，而且医院的污水成份复杂，含有大量各种病毒、细菌、 化学制剂，具有空间污染、急性污染和潜伏性污染的特征，危害性大，严重 的影响人类健康，也直接影响着人类社会的可持续发展，这使污水的处理成 为重要社会问题之一。
现有的消毒方法可分为物理消毒、化学消毒、生物消毒，通过热力、电 离辐射、微波、红外线与激光、紫外线与超声波、冷却、冷冻、干燥、机械 消除、通风与过滤除菌等方法来消毒的方式称为物理消毒;利用化学药物杀 灭病原微生物的方法称化学消毒法，化学药物有过氧化物类(过氧乙酸、过 氧化氢、臭氧等)、醛类(甲醛、戊二醛)、环氧乙烷、含氯消毒剂(有机 氯类、无机氯类)等;利用某种生物来杀灭或清除病原微生物的方法称为生 物消毒法，此类方法过程缓慢，效果不完全可靠，对细菌芽孢一般无杀灭作 用。
在医院的污水处理中，由于物理方法消毒需要相应的设备，而这些设备 成本高昂，且有的消毒效果不理想，而生物消毒法过程缓慢，效果不完全可 靠，对细菌芽孢一般无杀灭作用。所以一般采用化学消毒，采用化学消毒法 的实现方式有很多种，有的是在消毒池中直接加投消毒剂进行杀毒灭菌后再 排放出去，所加投的消毒剂一般为含氯消毒剂，或臭氧消毒剂，其中，含氯 消毒剂主要是液氯、次氯酸钠，医院在进行消毒处理时，这些消毒剂可以从 生产厂家购买，由于污水量大，消毒剂的使用量大，一般的含氯消毒剂均有 腐蚀性，大量的消毒剂在运输上存在很多困难，而且不经济，所以，大部分 的医院自制消毒剂，主要的装置有电解装置或化学装置，但一般的电解装置 或化学装置占地空间大，耗电大，而且，由于有的装置无法控制消毒剂用量， 使得排放的水中含有消毒剂，造成二次污染。
综上所述，目前医院的污水处理系统存在着处理方式单一，消毒不彻底， 占地面积大，设备庞杂，成本高昂的问题。
实用新型内容
本实用新型所要解决的技术问题在于针对现有医院污水处理系统存在 的问题，提出一种污水消解消毒系统，使有害水体在得到降解、消毒的同时， 使用生物消毒剂进入水体杀灭细菌、病毒，消毒彻底，无二次污染，出水无 残毒，安全可靠，且结构简单，成本低、实用性强。
本实用新型要解决的技术问题是通过以下技术方案实现的：

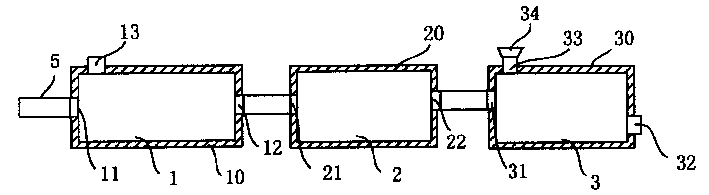

一种污水消解消毒系统，包括生物消毒装置、生物反应器、曝气消毒装 置，所述的生物消毒装置、生物反应器、曝气消毒装置通过管道串联连接; 所述的生物消毒装置用于消除医院污水中抗生素等不利于生物降解的污染 物成分，其包括一密闭箱体，在箱体上至少设有进水口、消毒剂入口、出水 口，所述的消毒剂入口通过消毒剂管道与生物消毒剂供应装置连接，所述的 进水口通过管道与污水管体连接，所述的出水口经管道与生物反应器连接; 所述的生物反应器用于降解污水中的有机物，其包括一内置载有固定化微生 物的高分子的填料的管体，该管体设置有进水口、出水口，当从生物消毒装 置输出的污水进入生物反应器时，通过填料表面附着的生物菌对污水中的有 机物进行降解，经过降解的污水通过出水口经管道进入曝气消毒装置;所述 的曝气消毒装置为一箱体，在箱体上至少设有进水口、曝气接入口、出水口， 曝气接入口设置有曝气嘴，该曝气嘴连接曝气管道，通过曝气管道与臭氧、 二氧化氯发生器连接，氧气、二氧化氯发生器产生的混合气体氧化消毒极强， 可杀灭病毒、病菌、除去臭味，臭氧、二氧化氯发生器产生的用于消毒的混 合气体对内的污水进行曝气消毒，经过消毒的污水通过出水口经管道进入城 市污水管网。在所述生物消毒装置的密闭箱体内相对进水口设置有折流板， 该折流板与箱体的一侧壁形成出水口，且折流板可以为一个以上，一个以上 的折流板间隔设置，且相邻两个折流板的出水口方向相反。
在所述消毒剂入口和消毒剂供应装置之间的管道上设置有计量泵，用于 计量生物消毒装置箱体的生物消毒剂的剂量。
所述内置载有固定化微生物的高分子的填料的管体可以为罐体、箱体。
所述的生物反应器的管体内壁设有引流板，该引流板沿管体轴线呈螺旋 形分布。
所述的管体为一根以上，所述一根以上的管体串联连接。
所述管体内置填料上附着的生物菌种为一种或一种以上。
在臭氧、二氧化氯发生器的出口和曝气消毒装置的曝气接入口之间设置 有气泵，通过气泵产生的高压空气将臭氧、二氧化氯发生器产生的消毒气体 通过曝气嘴进入推进箱体。
所述的曝气消毒装置的箱体内相对进水口设置有折流板，该折流板与箱 体的一侧壁形成出水口。
所述折流板为一个以上，一个以上的折流板间隔设置，且相邻两个隔板 的出水口方向相反。
本实用新型提供的污水消解消毒系统，生物消毒装置用于消除医院污水 中抗生素等不利于生物降解的污染物成分，通过生物反应器对污水中的有机 物进行降解，曝气消毒装置产生的臭氧、二氧化氯混合气体的氧化消毒性极 强，可杀灭污水中的各种有害微生物，包括细菌繁殖体、病毒、真菌、结核 杆菌和抗力最强的细菌芽胞，并除去臭味，排出的水质达到国家污水综合排 放标准，结构简单，成本低、实用性强。
