申请日2004.05.25
公开(公告)日2005.07.27
IPC分类号C02F1/50; C02F1/78
摘要
本实用新型涉及一种点源污水消毒机，包括机体，所述机体内安装有可产生臭氧、二氧化氯的二元气体发生装置，该气体发生装置至少包括臭氧电解室、二氧化氯电解室、二元气体混合室;机体内还安装有界面发生器;界面发生器包括一个箱体，箱体开设有气体接入口，箱体通过导气管道连接所述的二元气体发生装置;箱体上还开设有出水口，出水口连接导流管道;导流管道末端伸出所述的机体。本实用新型将二元气体及消毒剂形成污水消毒处理液，不仅可降解污水中的化学药品，更可实现污水消毒，杀灭多种病毒病菌等，体积小重量轻，广泛适用于污水排放点源。
权利要求书
1、一种点源污水消毒机，其特征在于：包括机体，所述机体内安装有 可产生臭氧、二氧化氯的二元气体发生装置，该气体发生装置至少包括臭氧 电解室、二氧化氯电解室、二元气体混合室;所述的机体内还安装有界面发 生器，所述的界面发生器包括一个箱体;所述的箱体开设有气体接入口，所 述的箱体通过导气管道连接所述的二元气体发生装置;所述的箱体上还开设 有出水口，所述的出水口连接导流管道;所述导流管道末端伸出所述的机体。
2、根据权利要求1所述的点源污水消毒机，其特征在于：所述的二元 气体发生装置还包括电解质溶液室、输液管道及管道泵，所述的溶液室设有 伸出舱体外的电解质溶液入口，并通过输液管道及管道泵与两个电解室相连 通;所述的管道泵由一套自动控制系统控制，该自动控制系统连接有深入两 个电解室内部用于检测电解室内电解质溶液液面的控测器;所述的两个电解 室分别有气体出口连接到气体混合室，所述的气体混合室出气口连接有曝气 机，所述的曝气机出口连接所述的导气管道。
3、根据权利要求1所述的点源污水消毒机，其特征在于：所述的机体 内还安装有气泵，所述的气泵出气口连接所述的导流管道，所述的导流管道 末端安装有喷嘴;
4、根据权利要求1-3任一所述的点源污水消毒机，其特征在于：所述 的箱体开设有清洁水入口，通过清洁水管道连接清洁水源;所述的箱体上还 开设有消毒剂入口，通过消毒剂管道连接消毒剂源。
5、根据要利要求4所述的点源污水消毒机，其特征在于：所述机体内 还安装有单片机，用于控制清洁水，消毒剂及二元气体的注入量。
6、根据权利要求5所述的点源污水消毒机，其特征在于：所述箱体的 吃水线位置设置用于控制清洁水注入量的液位感应装置。
7、根据权利要求1或2或3或5或6所述的点源污水消毒机，其特征 在于：所述的导气管道末端穿过所述的气体接入口伸入所述的箱体液面以 下，并安装有曝气嘴。
8、根据权利要求1或2或3或5或6任一所述的点源污水消毒机，其 特征在于：所述的导气管道末端穿过所述的气体接入口伸入所述的箱体液面 以下，并安装有曝气管网;所述的曝气管网，开设有多个曝气口。
9、根据权利要求1或2或3或5或6任一所述的点源污水消毒机，其 特征在于：所述的导气管道末端穿过所述的气体接入口伸入所述的箱体液面 以下，并安装有多个曝气嘴。
说明书
点源污水消毒机
技术领域
本实用新型涉及一种污水消毒机，特别是一种安装有二元气体发生装置 及界面发生器的点源污水消毒机。
背景技术
伴随医疗事业的发展，医疗污水排放量也在不断上升，医疗污水不仅造 成环境污染，也直接造成病毒病菌的大范围传播。医疗污水的消毒处理问题 越来越受到世界各国的重视。医疗污水处理不仅仅是一个环境问题，而是严 重影响人类健康的重要社会问题之一。
目前，对于医疗污水的处理，通常所采取臭氧等强氧化处理方案，虽然 可以有效地将污水中大量的化学药品等降解处理，达到一定处理效果，但针 对污水中存在大量的病毒、病菌等，上述方案污水处理的技术效果很差，不 能有效消除有害物质，降低污水对环境污染，及对人身的危害。经此种方案 处理之后的污水中，虽然有害化学药品等明显降低，但病毒、病菌等仍大量 存在，其危害性仍然非常大，这样处理过的污水若直接排放，必然会引起排 放区域或者更大面积病毒病菌污染，甚至可能引发疫病传播。
此外现有技术方案，通常污水处理设备庞杂，多为将医疗污水在医疗机 构的污水支管道收集后，经过污水处理装置的污水处理工艺，再排放至城市 污水管道。采用此种方案，需斥巨资对医疗污水排放支管道进行规模的改造， 以实现医疗污水的收集及处理，不仅工程浩大，而且成本高昂。
发明内容
本实用新型所要解决的技术问题在于针对上述技术问题，提供一种点源 污水消毒机，该消毒机既可以实现污水中大量化学药品降解处理，同时可以 实现污水消毒处理，且无需对现有污水排放系统大规模改造。该消毒机采用 臭氧、二氧化氯二元气体及消毒剂混合形成的污水消毒处理液，能有效降解 污水中的化学药品，并实现污水消毒。
本实用新型的目的是通过以下技术方案实现的：

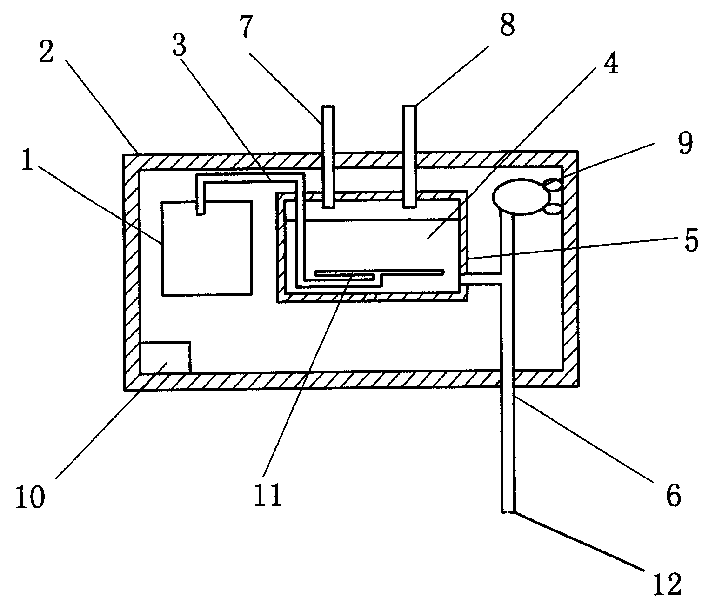

点源污水消毒机，包括机体，机体内安装有可产生臭氧、二氧化氯的二 元气体发生装置，该气体发生装置至少包括臭氧电解室、二氧化氯电解室、 二元气体混合室;所述的机体内还安装有界面发生器，所述的界面发生器包 括一个箱体;所述的箱体开设有气体接入口，所述的箱体通过导气管道连接 所述的二元气体发生装置;所述的箱体上还开设有出水口，所述的出水口连 接导流管道;所述导流管道末端伸出所述的机体。
上述点源污水消毒机，二元气体发生装置包括两个电解质溶液室、输液 管道及管道泵，所述的溶液室设有伸出舱体外的电解质溶液入口，并通过输 液管道及管道泵一两个电解室相连通;所述的管道泵由一套自动控制系统控 制，该自动控制系统连接有深入两个电解室内部用于检测电解室内电解质溶 液液面的控测器;所述的两个电解室分别有气体出口连接到气体混合室，所 述的气体混合室出气口连接有曝气机，曝气机出口连接所述的导气管道。
上述的点源污水消毒机，机体内还可安装气泵，气泵出气口连接所述的 导流管道。箱体还开设有清洁水入口，通过清洁水管道连接清洁水源;箱体 还开设有消毒剂入口，通过消毒剂管道连接消毒剂源。
上述点源污水消毒机，所述的导气管道末端穿过所述的气体接入口伸入 所述的箱体液面以下，并安装有曝气嘴或曝气网。
上述点源污水消毒机，可在机体内安装单片机，控制清洁水，消毒剂及 二元气体的注入量;
上述点源污水消毒机，还可以不安装单片机，而是在箱体内吃水线位置 安装液位感应装置，通过液位感应装置自动控制清洁水，注入量，并可以通 过控制清洁水注入量间接控制消毒剂及二元气体注入量。
本实用新型采用臭氧、二氧化氯二元气体及消毒剂对污水进行消毒处 理，高效，无残毒，无二次污染，绿色环保。本实用新型提供的点源污水消 毒机整个处理过程噪声低，体积小，重量轻，移动方便，操作任意。可以广 泛适用于医疗机构及其他可能带有大量病毒病菌的污水的排放点源如公共 卫生间、化粪池等污水点源。污水处理工程小，成本低。而且使用该点源污 水消毒机，无需对旧有污水排放体系作大规模改造，可以便利的设置于污水 排放点源实现污水处理，经此点源污水消毒机处理后的污水，不仅有害化学 物质明显减少，并且通过其消毒处理，污水中的多种病毒、病菌等也大大减 少。既实现环保，又能够防止病毒、病菌通过污水传播。
