申请日2004.06.21
公开(公告)日2005.12.28
IPC分类号C02F9/14; E03F5/18; E03F5/14
摘要
一种公共厕所污水排泄物生化处理系统，由便具和管道构成，便具上连接设置有一个冲洗水入口和一个排泄物出口，排泄物出口通过管道与调节容器相连，调节容器与杂物分离装置相连，杂物分离装置与电化分离装置相连，电化分离装置与鱼缸、生化处理容器相连，鱼缸与生化处理容器相连，生化处理容器与集水容器相连，集水容器上设有清洁水出口，清洁水出口通过与冲洗水入口相连通。污水排泄物经调节容器稳定地向杂物分离装置输出，将杂物分离出去，再由电化分离装置进行灭菌、除臭，有机物絮化分离浓缩成鱼饲料，污水经过生化处理后进入集水容器，集水容器对水进一步除臭、灭菌、加氧处理，然后清洁水输出到冲洗水入口，并可用于浇灌绿化和养鱼，环保效果好。
权利要求书
1，一种公共厕所污水排泄物生化处理系统，由便具和管道构成， 所述的便具上连接设置有一个冲洗水入口和一个排泄物出口， 其特征在于：所述的排泄物出口通过管道与一个调节容器相连 通，所述的调节容器通过管道与一个杂物分离装置相连通，所 述的杂物分离装置通过管道与一个电化分离装置相连通，所述 的电化分离装置通过管道与一个鱼缸相连通，所述的电化分离 装置又通过管道与一个生化处理容器相连通，所述的鱼缸通过 管道与所述的生化处理容器相连通，所述的生化处理容器通过 管道与一个集水容器相连通，所述的集水容器上设置有至少一 个清洁水出口，至少一个所述的清洁水出口通过管道与所述的 冲洗水入口相连通。
2，如权利要求1所述的公共厕所污水排泄物生化处理系统，其特 征在于：所述的集水容器上设置有第二清洁水出口，所述的第 二清洁水出口通过管道与所述的鱼缸相连通。
3，如权利要求1所述的公共厕所污水排泄物生化处理系统，其特 征在于：所述的集水容器的清洁水出口通过管道与一个小便池 相连通，所述的小便池中设置有废水出口，所述的废水出口通 过管道与所述的调节容器相连通。
4，如权利要求1所述的公共厕所污水排泄物处理装置，其特征在 于：所述的调节容器通过管道与一个洗手池的废水出口相连通。
说明书
一种公共厕所污水排泄物生化处理系统
技术领域
本发明涉及污水处理装置，尤其涉及公共厕所的污水排泄物的处理装 置，特别是一种公共厕所污水排泄物生化处理系统。
背景技术
现有技术中，公共厕所的污水排泄物已使用生化处理方法来处理，生化 处理方法通过生化池加过滤装置来实现。但通常粪便含污沾物浓度较高， COD浓度高达2万mg/L以上，要处理到排放要求COD小于100mg/L以下难度 很大，所以往往处理后的排放水颜色很深，臭味很大。并且大量塑料制品(塑 料袋、卫生巾)和其他杂物(硬币、玻璃制品)等无法被生化水处理消耗， 积存下来无法处理，堵在过滤器中，造成处理效果下降，时间稍长就不得不 更换滤芯。
发明内容
本发明所要解决的技术问题是：由于现有技术中，公共厕所的污水排泄 物通过生化池加过滤装置来实现生化处理，通常粪便含污沾物浓度较高， COD浓度高达2万mg/L以上，要处理到排放要求COD小于100mg/L以下难度 很大，所以往往处理后的排放水颜色很深，臭味很大。并且大量塑料制品(塑 料袋、卫生巾)和其他杂物(硬币、玻璃制品)等无法被生化水处理消耗， 积存下来无法处理，堵在过滤器中，造成处理效果下降，时间稍长就不得不 更换滤芯。

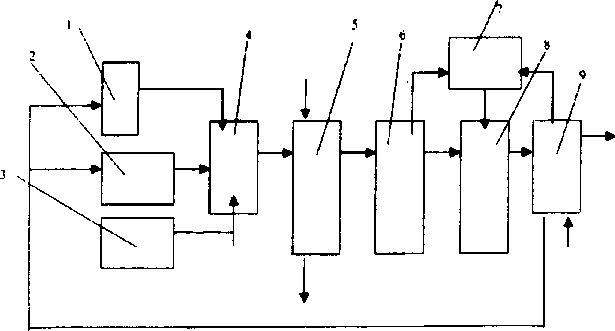

本发明为解决现有技术中的上述技术问题所采用的技术方案是提供一 种公共厕所污水排泄物生化处理系统，所述的这种公共厕所污水排泄物生化 处理系统由便具和管道构成，所述的便具上连接设置有一个冲洗水入口和一 个排泄物出口，其中，所述的排泄物出口通过管道与一个调节容器相连通， 所述的调节容器通过管道与一个杂物分离装置相连通，所述的杂物分离装置 通过管道与一个电化分离装置相连通，所述的电化分离装置通过管道与一个 鱼缸相连通，所述的电化分离装置又通过管道与一个生化处理容器相连通， 所述的鱼缸通过管道与所述的生化处理容器相连通，所述的生化处理容器通 过管道与一个集水容器相连通，所述的集水容器上设置有至少一个清洁水出 口，至少一个所述的清洁水出口通过管道与所述的冲洗水入口相连通。
进一步的，所述的集水容器上设置有第二清洁水出口，所述的第二清洁 水出口通过管道与所述的鱼缸相连通。
进一步的，所述的集水容器的清洁水出口通过管道与一个小便池相连 通，所述的小便池中设置有废水出口，所述的废水出口通过管道与所述的调 节容器相连通。
进一步的，所述的调节容器通过管道与一个洗手池的废水出口相连通。 所述的洗手池上有与自来水管相接通的洗手龙头，所述的洗手池中设置有废 水出口，所述的废水出口通过管道与所述的调节容器相连通。
本发明的工作过程是：污水排泄物进入调节容器，调节容器调节污水排 泄物的输出流量，将污水排泄物稳定地向杂物分离装置输出，杂物分离装置 池将污水排泄物中的杂物分离出去，污水然后进入电化分离装置，电化分离 装置将污水进行灭菌、除臭，污水中的有机物絮化分离浓缩成鱼饲料，鱼饲 料通过管道进入鱼缸，在鱼缸中放置鱼后，鱼就可以消化鱼饲料;经过鱼缸 的污水进入生化处理容器，经过生化处理后进入集水容器，集水容器对水进 一步除臭、灭菌、加氧处理，然后清洁水输出到冲洗水入口，并可以用于浇 灌绿化和养鱼。
具体的，本发明中所述的调节容器、杂物分离装置、电化分离装置、鱼 缸、生化处理容器和集水容器均可采用已有技术中的公知技术，对所述的这 些公知技术，在此不再赘述。并且，进一步的，在所述的杂物分离装置中还 可以设置灭菌、除臭设备，杂物分离装置中还可以连接设置压缩干燥设备和 包装设备，在电化分离装置中还可以设置静电处理设备，以上所述的灭菌、 除臭设备、压缩干燥设备、包装设备和静电处理设备同样也采用已有技术中 的公知技术，对所述的这些公知技术，在此也不再赘述。
本发明与现有技术相对比，其效果是积极和明显的。本发明采用杂物分 离装置将生化处理无法消耗的杂物分离出来，污水再经电化装置处理，得到 的有机物可作为鱼的饲料利用，同时可由鱼把有机物消耗掉，大大降低了污 水中的有机物含量，使养鱼水进入生化处理池处理时，负荷强度大大降低， 很容易处理成可再次利用的回用水，用于冲洗厕所洁具或浇花灌溉绿地。
