申请日2004.05.21
公开(公告)日2005.11.23
IPC分类号C02F1/04; C02F1/32; C02F1/78; C02F1/44
摘要
本发明为一种挥发性有机废水浓缩宿处理系统，为工业挥发性有机废水问题解得一经济有效的低成本解决方案，其组成包括：一进水储槽，一废水进水泵，一蒸发器，一浓缩废液储槽，一冷凝器，一废液储槽，一加压泵，一低沸点挥发性有机物处理器;由蒸发器加热蒸发废水中低沸点的有机化学物质及水，同时予以收集留下在蒸发器内下层的浓缩高沸点有机化合物，并使用冷凝器冷凝前述被蒸发出的低沸点有机化学物质及水，收集于废液储槽，再将其经由加压泵输送进入低沸点挥发性有机物处理器，将低沸点有机化合物分解或与水分离，处理过的水则予以排放。
权利要求书
1.一种挥发性有机废水浓缩处理系统，其组成包括：
一进水储槽;
一废水进水泵;
一蒸发器;
一浓缩废液储槽;
一冷凝器;
一废液储槽;
一加压泵;
一低沸点挥发性有机物处理器;
由利用蒸发器加热蒸发废水中低沸点的有机化学物质及水，同时予 以收集留下在蒸发器内下层的浓缩高沸点有机化合物，并使用冷凝器冷 凝前述被蒸发出的低沸点的有机化学物质及水，收集于废液储槽，再将 其经由加压泵输送进入低沸点挥发性有机物处理器，将低沸点有机化合 物分解或与水分离，处理过的水则予以排放。
2.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一低沸点挥发性有机物处理器，是使用逆渗透过滤器。
3.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一低沸点挥发性有机物处理器，是使用光触媒分解器。
4.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一低沸点挥发性有机物处理器，是使用灌入臭氧作为氧化破坏低沸 点挥发性物质。
5.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一废液储槽可配置一酸碱值pH控制器，调整废液储槽内酸碱值。
6.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一废水进水泵是采用隔模式。
7.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一加压泵是采用隔模式。
8.如权利要求1所述的挥发性有机废水浓缩处理系统，其特征在于， 其中一加压泵与以移除而采用高度差重力供水。
说明书
挥发性有机废水浓缩处理系统
技术领域
本发明是一种废水处理系统，具体地说是一种挥发性有机废水浓缩 处理系统。
背景技术
含有挥发性有机物(volatile organic compounds)工业废水为近来许多先 进工业所遭过的环保问题，例如电子业、半导体业、液晶显示制造业等。 举例而言，电子业为台湾经济发展的重点工业，先进的电子工业，如半 导体工业使用紫外光，深紫外光步进曝光技术，做为制程重要步骤需要 用到上光阻、显影、蚀刻、去光阻等化学药剂，附带的工业废水主要成 分也含有此类光阻剂及去光组剂、显影剂、蚀刻化学物等成分，基于环 保考量，造成废水处理的需要。废液或废水部分的化学成分是其中最大 及最需环保关心的部分，废液或废水必须加以处理，符合环保排放水法 规规定的TOC<10mg/L，COD<100mg/L，BOD<30mg/L，才能排放。 上述这些制程废水通常都装桶外包合格的专业废水环保公司处理，目前 专业废水处理厂处理这类电子业废水，是以每吨计算处理费用，每吨约 需要新台币八千至一万二千元的价格，所费不赀，但又不得不处理。典 型的废液成分中的化学物质举例如下：
甲基异丁酮([(CH3)2CHCH2COCH3])，乙醇胺(Ethanolamine [(CH2CH2OH)NH2])，异丙醇胺(Isopropanolamine[C5H9NO]);邻苯二酚 (Pyrocatechol[C6H4(OH)2])，庚酚[2](Methyl amyl Ketone(2-Heptanone) [CH3(CH2)4COCH3])，单甲基醚丙二醇(Propylene Glycol Monomethyl Ether Acetate[C3H8O，C5H13O])，乳酸乙酯([C5H10O3])，热塑性酚甲醛类树脂 (Novolak Resin，N-Methyl-2-Pyrrolidone[C5H9NO])，环戊酮(Cyclopentanon [C5H8O])，异丙醇(Isopropyl Alcohol[C3H8O])，丙酮(Acetone[C3H6O])， 乙醇(Ethanol[C2H6O])，1，2，4-三甲基苯(1，2，4-Trimethyl Benzene[C9H12])， 有机聚合物(Organic polymer)，水(water)等。
本发明有感于工业挥发性有机废水问题亟待未得一经济有效的低成 本解决方案，特别分析半导体业的废水成分及含水率，费心思考研究而 建构出挥发性有机废水浓缩处理系统。以往常用的废水处理系统，均为 将废水集中后，送往废水处理厂或是送交甲级环保废水处理机构，再施 以例如：高温焚化处理，以高温彻底分解挥发性有机物。然而此一方式 甚为耗费能源，例如加热必须加热至730或800度摄氏以上，才能有效 分解，所耗热能需由瓦斯或由柴油加热，将空气及废水自室温或常温升 温，花去许多燃料费用。在此，发明人特别研究分析此等废水中，主要 成分，分析得到是水及各有机化合物，而水分含量又相当地高，因各厂 制程不同，含水率均超过90%，通常含水率约95%至97%，如果能够设 计将水先分离，再处理所余的挥发性有机物浓缩液，那么处理容量及处 理费用可大幅的降低。举某半导体厂废水分析例而言，TOC约为8000- 16000mg/L，水分的比例则为含水率大于97%。
发明内容
本发明的目的在于提供一种挥发性有机废水浓缩处理系统，本发明 主要是利用蒸馏及逆渗透过滤，光触媒分解等原理及技术，有效及成功 地分离或分解水与其他化学物质，分离出来的水，占九成以上重量比率， 可符合环保排放，浓缩而得的为原重量10%以下的含较浓化学物质废水， 再依现有电子业废水处理方式，如焚化处理，如此半导体业化学物质废 水处理总重量减少，可节省委外处理费用约90%以上，既环保又具可行 性又节省处理费用具可行性，实用性及经济性。

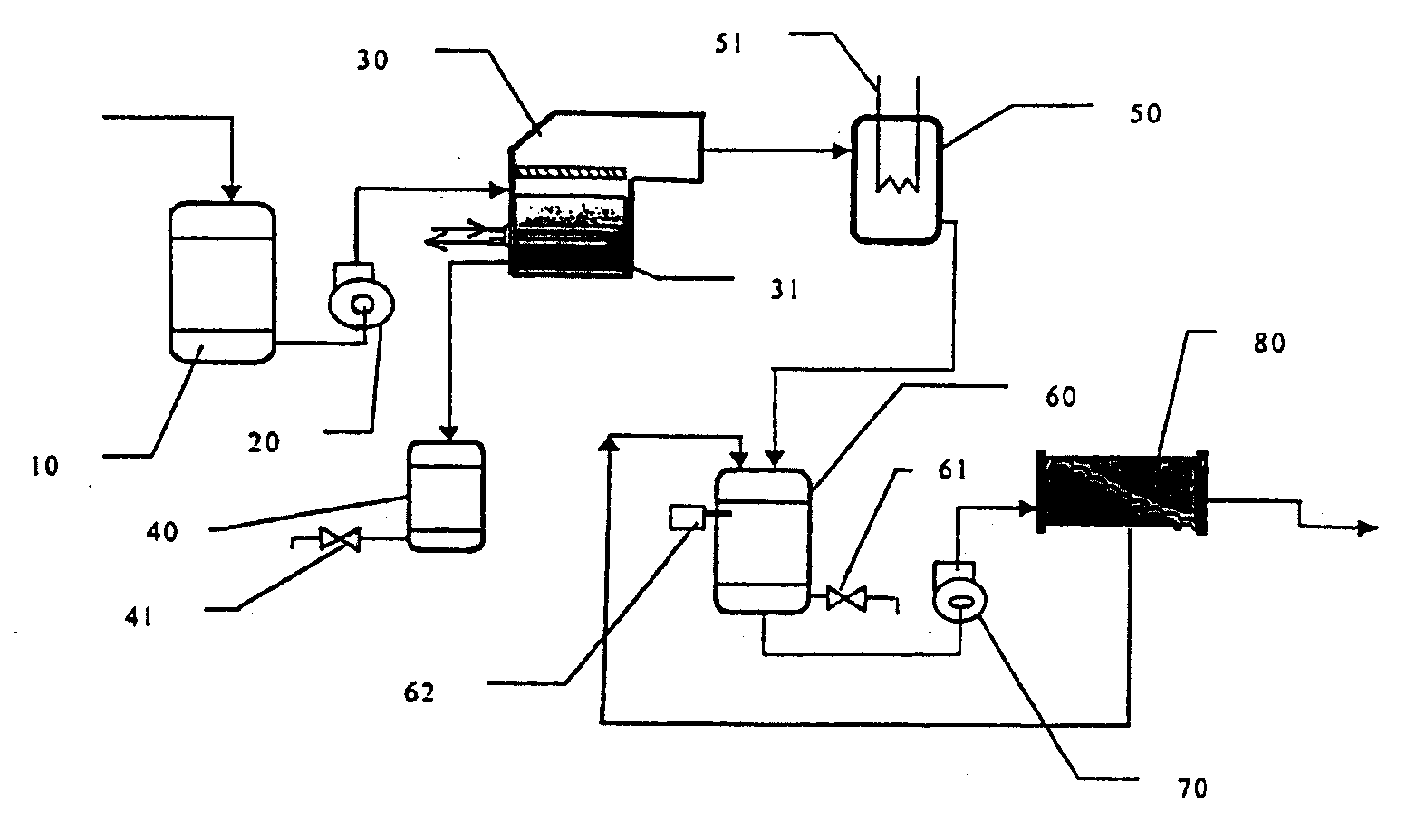

本发明提供的挥发性有机废水浓缩处理系统，其组成包括，
一进水储槽;
一废水进水泵;
一蒸发器;
一浓缩废液储槽;
一冷凝器;
一废液储槽;
一加压泵;
一低沸点挥发性有机物处理器;
由利用蒸发器加热蒸发废水中低沸点的有机化学物质及水，同时予 以收集留下在蒸发器内下层的浓缩高沸点有机化合物，并使用冷凝器冷 凝前述被蒸发出的低沸点的有机化学物质及水，收集于废液储槽，再将 其经由加压泵输送进入低沸点挥发性有机物处理器，将低沸点有机化合 物分解或与水分离，处理过的水则予以排放。
其中一低沸点挥发性有机物处理器，是使用逆渗透过滤器。
其中一低沸点挥发性有机物处理器，是使用光触媒分解器。
其中一低沸点挥发性有机物处理器，是使用灌入臭氧作为氧化破坏 低沸点挥发性物质。
其中一废液储槽可配置一酸碱值pH控制器，调整废液储槽内酸碱 值。
其中一废水进水泵是采用隔模式。
其中一加压泵是采用隔模式。
其中一加压泵与以移除而采用高度差重力供水。
