申请日2004.06.16
公开(公告)日2005.05.25
IPC分类号C02F1/40; C02F1/28; C02F9/02
摘要

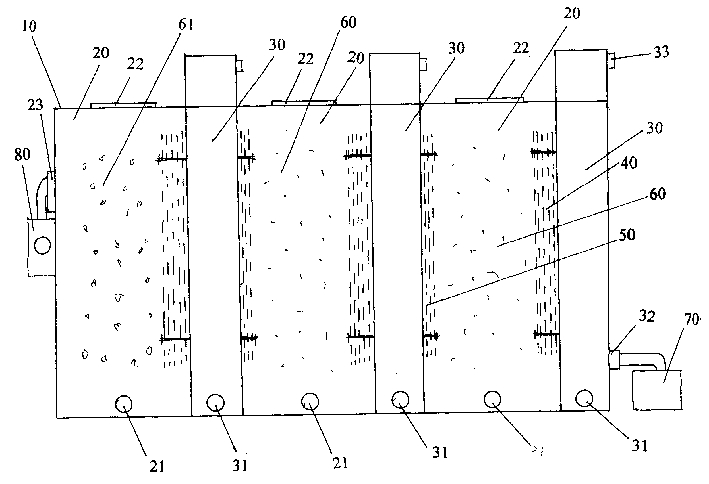

一种厨房油污水净化器，包括一壳体，其特征是该壳体底部为向一侧倾斜的斜面，该壳体内有贯通的多个分隔仓及多个净化室，该些分隔仓斜面底端侧壁开有污物出口，其顶端设置有污油出口，该些净化室斜面底端侧壁开设有过滤沙出口，第一分隔仓外侧壁下部开有油污水进口并连接一抽水泵，该第一、二净化室进水端侧壁竖向装设有过滤层A，其出水端侧壁竖向装设有过滤层B，其间的空间装设有细沙层，第三净化室的进水侧壁上竖向装设有过滤层A，其内装设粒状过滤层，其外侧壁上开有出水口并连接一抽水泵;由于油污水中的油漂浮于水面，从油污出口排出，污水经过几次的沉淀、过滤净化后成为中水，可依需要再利用，既环保又节约用水，而具实用性。
权利要求书
1、一种厨房油污水净化器，包括一壳体，其特征是：该壳体底部为向 一侧倾斜的斜面，该壳体包括有交错纵向排列且贯通的多个分隔仓及多个净 化室，该些分隔仓斜面底端侧壁开设有污物出口，其顶端设置有污油出口， 该些净化室斜面底端侧壁开设有过滤沙出口，每个净化室设有污物出口的壁 上设有一个维修清洗门;
该第一分隔仓外侧壁下部开设有油污水进口，该油污水进口连接一潜水 泵，该第一、二净化室进水端侧壁竖向装设有过滤层A，其出水端侧壁竖向 装设有过滤层B，过滤层A与过滤层B之间的空间装设有细沙层，第三净 化室的进水侧壁上竖向装设有过滤层A，该净化室内装设粒状过滤层，其外 侧壁上开设有出水口，该出水口连接一抽水泵。
2、根据权利要求1所述的厨房油污水净化器，其特征是：该过滤层A 包括一开有多个孔洞的不锈钢板，该不锈钢板上设置一不锈钢或尼龙材质的 网板，其上设置多层化纤过滤布，该化纤过滤布上设置双层羊毛毡，其上再 设置多层化纤过滤布，该化纤过滤布上又设置双层羊毛毡，其上再设置多层 化纤过滤布，该过滤层周边用螺杆螺固。
3、根据权利要求1所述的厨房油污水净化器，其特征是：该过滤层B 包括一开有多个孔洞的不锈钢板，该不锈钢板上设置一不锈钢或尼龙材质的 网板，其上设置多层化纤过滤布，该化纤过滤布上设置双层羊毛毡，其上再 设置多层化纤过滤布，该过滤层周边用螺杆螺固。
4、根据权利要求1所述的厨房油污水净化器，其特征是：该粒状过滤 层为活性碳或麦饭石过滤层。
5、根据权利要求1所述的厨房油污水净化器，其特征是：该净化室顶 部设有密封盖。
说明书
厨房油污水净化器
技术领域
本实用新型涉及一种水处理装置，特别涉及一种油污水净化再利用的厨 房油污水净化器。
背景技术
随着人们生活水平的提高，餐饮饭店比比皆是，而饭店酒楼的厨房由于 工作量大产生了大量的厨房垃圾和污水，水中含有大量饭菜和各种油质物， 特别是油污水经下水道流出沉积在管道内无法清理，时间长了易堵塞管道， 又会反出油腻味，而油污却被不法分子利用来进行重新提炼成植物和生物油 脂，生产出来的地沟油脂被不法分子向偏远地区的小排挡饭店出售，严重的 影响了人们的身体健康，由于没有一种行之有效的油污、饭菜及水的分离装 置，管理部分也无法用任何办法来堵截这一违法的途径，造成不良的社会影 响。
有鉴于此，为了克服上述缺点，本创作人根据自己的实际经验及技术理 念，开发出本实用新型。
实用新型内容
本实用新型是要提供一种厨房油污水净化器，以解决使厨房油污水净化 再利用的技术问题。
解决上述技术问题所采用的技术方案是这样的：
一种厨房油污水净化器，包括一壳体，其特征是：该壳体底部为向一侧 倾斜的斜面，该壳体包括有交错纵向排列且贯通的多个分隔仓及多个净化 室，该些分隔仓斜面底端侧壁开设有污物出口，其顶端设置有污油出口，该 些净化室斜面底端侧壁开设有过滤沙出口，每个净化室设有污物出口的壁上 设有一个维修清洗门;
该第一分隔仓外侧壁下部开设有油污水进口，该油污水进口连接一潜水 泵，该第一、二净化室进水端侧壁竖向装设有过滤层A，其出水端侧壁竖向 装设有过滤层B，其过滤层A与过滤层B之间的空间装设有细沙层，第三 净化室的进水侧壁上竖向装设有过滤层A，该净化室内装设粒状过滤层，其 外侧壁上开设有出水口，该出水口连接一抽水泵;
该过滤层A包括一开有多个孔洞的不锈钢板，该不锈钢板上设置一不 锈钢或尼龙材质的网板，其上设置多层化纤过滤布，该化纤过滤布上设置双 层羊毛毡，其上再设置多层化纤过滤布，该化纤过滤布上又设置双层羊毛毡， 其上再设置多层化纤过滤布，该过滤层周边用螺杆螺固;
该过滤层B包括一开有多个孔洞的不锈钢板，该不锈钢板上设置一不 锈钢或尼龙材质的网板，其上设置多层化纤过滤布，该化纤过滤布上设置双 层羊毛毡，其上再设置多层化纤过滤布，该过滤层周边用螺杆螺固;
该粒状过滤层为活性碳或麦饭石过滤层;
该净化室顶部设有密封盖。
本实用新型由于采用了壳体内设置的交错纵向排列且贯通的多个分隔 仓及多个净化室结构，该进口连接一抽水泵，该第一、二净化室进水端侧壁 竖向装设有过滤层A，其出水端侧壁竖向装设有过滤层B，其过滤层A与过 滤层B之间的空间装设有细沙层，第三净化室的进水侧壁上竖向装设有过滤 层A，该净化室内装有活性碳或麦饭石过滤层，其外侧壁上开设有出水口并 连接一抽水泵，该过滤层均置放有化纤过滤布、双层羊毛毡，由于油污水中 的油比重比水轻，飘浮于水面上，可由分隔仓上的油污出口排出，而污水经 过几次的沉殿、过滤净化后成为中水，该中水可依需要再利用，即保护了环 境卫生又节约用水，又将污油及饭菜污物进行有效收集不会被不法分子所利 用，堵截了他们利用地沟油生产劣质的、含有大量病菌的油质危害社会，又 可以使下水道保持畅通，实为有利于社会的好产品，从而解决了使厨房油污 水净化再利用的技术问题。
本实用新型结构简单，其优点如下：
1、本实用新型设置了多个过滤层，可使厨房油污水经过处理形成中水， 该中水可冲洗清洁等再利用，有效实现节约用水。
2、本实用新型的使用保护了环境卫生，堵截了不法分子生产害人的地 沟油，而具安全环保性。
