申请日2004.10.09
公开(公告)日2005.10.12
IPC分类号C02F1/72; C02F7/00; C02F3/12
摘要
本实用新型公开了一种新型污水处理曝气鼓风机，有底座，底座上装有机壳和电机，机壳上有进风口和出风口，机壳内装有叶轮，并有转动轴，转动轴与电机及传动机构相联接，并装于传动组上，其特征是：机壳为剖分式铆焊筒体，筒体内装有一级以上的叶轮，各级叶轮间装有回流器和扩压器。其有益效果为：结构新颖独特，设计巧妙合理，加工工艺和装配工艺性好，制造精度容易保证，重量轻，密封性好，气动效率高，损失小，噪声低。
权利要求书
1、一种新型污水处理曝气鼓风机，有底座，底座上装有机壳和电 机，机壳上有进风口和出风口，机壳内装有叶轮，并有转动轴，转动轴 与电机及传动机构相联接，并装于传动组上，其特征是：机壳为剖分式 铆焊筒体，筒体内装有一级以上的叶轮，各级叶轮间装有回流器和扩压 器。
2、根据权利要求1所述的新型污水处理曝气鼓风机，其特征是：回 流器为多级回流器;扩压器为多级无叶扩压器。
3、根据权利要2所述的新型污水处理曝气鼓风机，其特征是：多级 回流器及多级无叶扩压器采用积木式多级、铆焊件叠加式、螺杆总体加 固。
4、根据权利要求1、2或3所述的新型污水处理曝气鼓风机，其特征 是：机壳分为上部的半机壳和下部的机壳分部两部分。
5、根据权利要求1、2或3所述的新型污水处理曝气鼓风机，其特征 是：叶轮有1-7级。
6、根据权利要求1、2或3所述的新型污水处理曝气鼓风机，其特征 是：在转动轴端及每级叶轮前后采用多组迷宫密封。
7、根据权利要求1、2或3所述的新型污水处理曝气鼓风机，其特征 是：进风口内有进风箱组，内设分流板。
8、根据权利要求1、2或3所述的新型污水处理曝气鼓风机，其特征 是：传动组中有轴承座和联轴器，轴承座采用剖分式铸件整体结构，用 螺栓于底座联接;轴承采用向心滚子轴承，锂基二硫化钼润滑脂润滑。
说明书
新型污水处理曝气鼓风机
技术领域：
本实用新型涉及机械技术中的风机设备，是一种用于污水处理的曝 气鼓风机。
背景技术：
在大型的污水处理站，需要使用大流量的曝气鼓风机。现有使用的 这类污水处理用的曝气鼓风机一般是采用罗茨鼓风机，而罗茨鼓风机加 工工艺和装配工艺性不够好，制造精度低，且机壳为铸铁结构，重量 重，噪声大，效率低，损失大。
发明内容：
本实用新型的目的是提供一种加工工艺和装配工艺性好，制造精度 容易保证，重量轻，密封性好，气动效率高，损失小，噪声低的新型污 水处理曝气鼓风机。

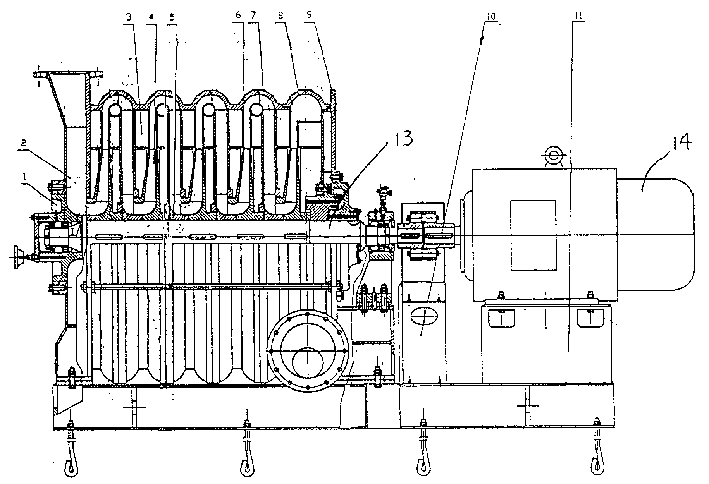

本实用新型的技术解决方案是：一种新型污水处理曝气鼓风机，有 底座，底座上装有机壳和电机，机壳上有进风口和出风口，机壳内装有 叶轮，并有转动轴，转动轴与电机及传动机构相联接，并装于传动组 上，其特征是：机壳为剖分式铆焊筒体，筒体内装有一级以上的叶轮， 各级叶轮间装有回流器和扩压器。
本实用新型中所述的回流器为多级回流器;扩压器为多级无叶扩压 器。多级回流器及多级无叶扩压器采用积木式多级、铆焊件叠加式、螺 杆总体加固。机壳分为上部的半机壳和下部的机壳分部两部分。叶轮有1 -7级。在转动轴端及每级叶轮前后采用多组迷宫密封。进风口内有进风 箱组，内设分流板。传动组中有轴承座和联轴器，轴承座采用剖分式铸 件整体结构，用螺栓于底座联接;轴承采用向心滚子轴承，锂基二硫化 钼润滑脂润滑。
本实用新型的有益效果为：结构新颖独特，设计巧妙合理，加工工 艺和装配工艺性好，制造精度容易保证，重量比同类用途产品轻，电机 和风机可分体安装，密封性能好，加之合理的回流和扩压、隔套结构， 使气动效率高，损失小，噪声也比同类用途产品低。
