申请日2004.02.26
公开(公告)日2005.02.23
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型涉及一种模块式优化技术集成型污水处理系统，其由若干平行设置的单元处理模块构成，各单元处理模块可以采用缺氧-好氧生化处理方法，其预处理装置可以是设有隔栅的集水池，生化处理装置可以由若干缺氧生化处理池和好氧生化处理池构成，后处理装置可以是沉淀池。本实用新型还可以增设曝气调节池和消毒池，系统中的大部分池可以由一个大池子通过隔离墙分割而成，各生化处理池池中可根据需要设置搅拌装置和填料，各好氧生化处理池通过曝气装置曝气。本实用新型采用的处理技术成熟，处理效果好，运行可靠，对水量的适应性强，在各种水量下都可以处于最佳运行状态，并可以根据需要增加单元处理模块的数量，提高总的处理能力。
权利要求书
1、一种模块式优化技术集成型污水处理系统，其特征在于其由若 干平行设置的单元处理模块构成，所述各单元处理模块均包括相互连 接的予处理装置、生化处理装置和后处理装置。
2、如权利要求1所述的模块式优化技术集成型污水处理系统，其 特征在于所述单元处理模块主要包括顺序设置的集水池、若干缺氧生 化处理池、若干好氧生化处理池和若干沉淀池，其中所述集水池构成 所述予处理装置，所述各缺氧生化处理池和好氧生化处理池构成所述 生化处理装置，所述沉淀池构成所述后处理装置。
3、如权利要求1所述的模块式优化技术集成型污水处理系统，其 特征在于所述沉淀池后面设有消毒池，所述好氧生化处理池前面设有 曝气调节池。

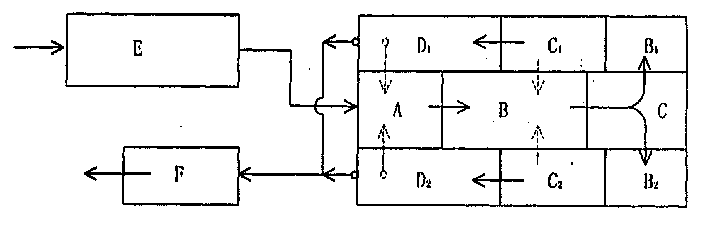

4、如权利要求1、2或3所述的模块式优化技术集成型污水处理 系统，其特征在于所述单元处理模块包括A池、B池、C池、B1池、 C1池、D1池、B2池、C2池、D2池、E池和F池共11个池，其中E 池独立设置，用作所述集水池，A池、B池、C池、B1池、C1池、 D1池、B2池、C2池和D2池由一个矩形大池子通过隔离墙分割而成， 该矩形大池子被分为左、中、右三列，各列又被横向分割为三段，由 此构成了所述9个池，其中左列的三段分别为D2池、C2池和B2池， 中列的三段分别为A池、B池和C池，右列的三段分别为D1池、C1 池和B1池，A池和B池用作所述缺氧生化处理池，C池、B1池、C1 池、B2池和C2池用作所述好氧生化处理池，D1池和D2池用作所述 沉淀池，F池独立设置，用作所述消毒池，所述E池的进水口为本单 元处理模块的进水口，用于连接原污水管道，其出水端连接所述A 池的进水端，所述A池的出水端连接所述B池的进水端，所述B池 的出水端连接所述C池的进水端，所述C池设有左右两个出水端， 分别连接所述B1池和B2池的进水端，所述B1池的出水端连接所述 C1池的进水端，所述C1池的出水端连接所述D1池的进水端，所述 B2池的出水端连接所述C2池的进水端，所述C2池的出水端连接所述 D2池的进水端，由此形成分别由B1池、C1池、D1池和B2池、C2池、 D2池构成的两条并行的处理路线，所述D1池和D2池的出水端均连接 所述F池的进水端，所述F池的出水口构成本单元处理模块的出水口， 用于连接用水管道或排放管道。
5、如权利要求4所述的模块式优化技术集成型污水处理系统，其 特征在于所述C池、C1池、C2池、B1池和B2池均设置曝气装置，所 述A池和C池内设置填料，所述A池、B池、B1池、C1池、B2池和 C2池均设置机械或水力搅拌装置。
6、如权利要求5所述的模块式优化技术集成型污水处理系统，其 特征在于所述A池为升流式处理池，所述E池设有隔栅，所述C1池 和B池、所述C2池和B池之间分别设有由C1池到B池和由C2池到 B池的污泥回流通道，所述D1池和A池、所述D2池和A池之间分 别设有由D1池到A池和由D2池到A池的混合液回流通道。
7、如权利要求6所述的模块式优化技术集成型污水处理系统，其 特征在于所述矩形大池子中各池的容积比例按照下列水力停留时间 的比例确定：A池的水力停留时间为1.2小时，D1池+D2池的水力停 留时间为7.8小时，其中D1池和D2池的容积比例为1∶1，B池+B1池 +B2池的水力停留时间为3.7小时，其中B池、B1池和B2池三者的 容积比例为2∶0.5∶0.5，C池+C1池+C2池的水力停留时间为4.7小时， 其中C池、C1池和C2池三者的容积比例为2∶0.5∶0.5。
8、如权利要求1、2或3所述的模块式优化技术集成型污水处理 系统，其特征在于所述单元处理模块包括G池、H池、I池、J池、K 池和L池共6个池，其中L池独立设置，用作所述集水池，G池独 立设置，用作所述曝气调节池，H池、I池和J池由一个矩形长池子 通过隔离墙前后依次分割而成，H池和I池用作所述缺氧生化处理池， J池用作所述好氧生化处理池，K池也独立设置，用作所述沉淀池， 所述L池的进水口为本单元处理模块的进水口，用于连接原污水管 道，其出水端连接所述G池的进水端，所述G池的出水端连接所述 H池的进水端，所述H池的出水端连接所述I池的进水端，所述I池 的出水端连接所述J池的进水端，所述J池的出水端连接所述K池的 进水端，所述K池的出水口构成本单元处理模块的出水口，用于连 接用水管道或排放管道。
9、如权利要求8所述的模块式优化技术集成型污水处理系统，其 特征在于所述G池和J池均设置曝气装置，所述I池和J池内设置填 料，所述H池和I池均设置机械或水力搅拌装置，所述I池为升流式 处理池，其同H池之间的隔离墙下部设置通孔，所述L池设有隔栅， 所述K池和I池之间设有由K池到I池的污泥回流通道。
10、如权利要求9所述的模块式优化技术集成型污水处理系统， 其特征在于下列各池的容积比例按照下列水力停留时间的比例确定： G池的水力停留时间为3.0小时，H池的水力停留时间为2.8小时，I 池的水力停留时间为2.8小时，J池的水力停留时间为4.0小时，K池 的水力停留时间为6.0小时。
说明书
模块式优化技术集成型污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是一种可以进行模块式 组合的污水处理系统。
背景技术
现有污水处理系统可以采用多种处理方法或多种处理方法的组 合，各级或各部分处理设施依次联接，形成处理系统。由于采用的处 理方法不同，各种处理系统的具体结构形式也不同，但这些现有技术 中一个共同的特点就是联接在一起的设施具有与整个系统处理能力 相对应的处理能力，或者说系统以及系统各部分的处理能力是一定 的，由此带来了几方面的缺陷：一是无法适应实际处理水量的变化， 运行不灵活，当处理水量过大时，系统无法达到应有的处理效果，导 致排水中的污染物含量超标，当处理水量减小时，运行费用不相应减 少，提高了单位水量的处理成本，特别是对于某些生化处理方法，水 量变化还会导致原有微生物生长环境的破坏，使微生物难以正常地生 长、繁殖和得到补充，无法实现所需的生化反应;二是难以改变设计 处理能力，由于经济的发展和生活水平的提高，城市污水量总是处于 一种持续增加的趋势，污水处理系统经过一定时间就需要增加设计处 理能力，由于现有处理系统在扩建时无法有效地利用原有的处理设施 和处理能力，导致扩建成本的大幅度提高;三是到目前为止，大规模 污水处理技术还不够成熟，当系统处理规模过大时，难以保证可靠的 运行，难以达到理想的处理效果。
实用新型内容
为克服现有技术的上述缺陷，本实用新型提供了一种模块式优化 技术集成型污水处理系统，该系统采用的处理技术成熟，运行可靠， 在各种处理水量下都可以正常运行，不会因水量变化而降低处理效果 或增加处理成本，并且扩建后可以保持原有设施的正常运行和使用， 使单位生产能力所需的扩建投入同原有建设投入基本相同，不会造成 投资上的浪费。
本实用新型实现上述目的的技术方案是：一种模块式优化技术集 成型污水处理系统，由若干平行设置的单元处理模块构成，所述各单 元处理模块均包括相互连接的予处理装置、生化处理装置和后处理装 置。
采用现有技术下成熟的小规模处理技术对单元处理模块的各部分 进行优化选择，优选的单元处理模块通常可以采用缺氧-好氧生化处 理工艺，主要包括顺序设置的集水池、若干缺氧生化处理池、若干好 氧生化处理池和若干沉淀池，所述沉淀池后面还可以增设消毒池，所 述好氧生化处理池前面可以增设曝气调节池。依照这种设置组成的单 元处理模块，可用于处理生活污水、城市污水和工业污水等各种污水， 其中所述集水池构成所述予处理装置，所述各缺氧生化处理池和好氧 生化处理池构成所述生化处理装置，所述沉淀池构成所述后处理装 置。
本实用新型的有益效果：一是单元处理模块中各处理装置均采用 成熟的处理技术，处理的效果好、成本低，特别是还可以根据实际情 况调整和设置适当的工艺路线，例如采用多单元处理模块交替进水的 SBR方式，以取得更好的处理效果;二是在系统建成后，可以根据实 际水量灵活地运行部分或全部单元处理模块，使运行中的单元处理模 块均处于最佳工作状态;三是当总的处理能力需要增加时，可以在保 证原有各单元处理模块不变的情况下，增加单元处理模块的数量，由 此避免扩建成本的增加，特别是在污水处理总量持续增长的情况下， 可以先建设与现有水量相适应的较少的单元处理模块，以后再根据水 量的增加逐步增加单元处理模块的数量，使系统的处理能力始终同实 际要求相适应，以利于减少资金占压，并延长使用寿命;四是各处理 模块可以灵活分布，并且可以埋在地下，因此只需要占用空闲的地下 场所即可，有利于节省土地。
