申请日2004.05.18
公开(公告)日2005.08.03
IPC分类号G08B21/00; G01F23/00
摘要
本实用新型公开了一种污水管道监视器，其特征为在报警装置的信号灯和讯响器之间设置有微动转换开关，该微动转换开关安装在由污水管道水位控制的水位信号采集器上，所述信号采集器包括设置在污水管道开孔上的套筒，套筒顶端设有微动转换开关支架，所述微动转换开关安装在支架的底部;套筒内设有浮瓶。本实用新型能够对堵塞的管道及时地以声光形式进行报警，并可知堵塞的具体管道位置，方便维修人员及时、有效的疏通。
权利要求书
1、一种污水管道监视器，包括带有信号灯(1)和讯响器(2)的报警装 置(3)，其特征在于：所述报警装置(3)的信号灯(1)和讯响器(2) 之间设置有微动转换开关(4)，所述微动转换开关(4)安装在由污 水管道水位控制的水位信号采集器(5)上。
2、根据权利要求1所述的污水管道监视器，其特征在于：所述水位信号 采集器(5)包括设置在污水管道开孔(6)上的套筒(7)，套筒(7) 顶端设有微动转换开关支架(8)，所述微动转换开关(4)安装在支 架(8)的底部;套筒(7)内设有浮瓶(9)。
3、根据权利要求2所述的污水管道监视器，其特征在于：所述套筒(7) 的开口(10)上端设有阀门(11)，并且开口(10)伸入污水管道的 开孔(6)内;套筒(7)底部设有环形突棱(12)以及固定套筒(7) 的扣带(13);所述浮瓶(9)的颈部设有防尘盖(14)。
4、根据权利要求2所述的污水管道监视器，其特征在于：所述支架(8) 设有与套筒(7)上的凹孔(15)配合的凸起定位销(16)。
5、根据权利要求2所述的污水管道监视器，其特征在于：所述浮瓶(9) 设有外围设有侧翼(17)。
6、根据权利要求5所述的污水管道监视器，其特征在于：所述侧翼(17) 可以为锥形、弧形、泡形或齿形。
7、根据权利要求1或2或3或4或5或6所述的污水管道监视器，其特 征在于：所述报警装置(3)的信号灯包括表示正常状态的信号灯(11’) 和表示异常状态的与讯响器(2)并联的信号灯(12’)。
8、根据权利要求7所述的污水管道监视器，其特征在于：所述讯响器(2) 连接有按钮开关(18)。
说明书
污水管道监视器
技术领域
本实用新型涉及一种监视器，更具体的说，涉及一种能够对污水管道 进行监视以防止堵塞的污水管道监视器。
背景技术
随着我国人民生活水平日益提高和居住条件不断改善，各地的楼房越 盖越多，越盖越高。相应的污水管道堵塞现象更加频繁的发生，特别是在 家里无人的情况下，由于污水管道堵塞造成的返水带来不可估量的损失和 麻烦，且渗入水泥地板里的污水无法清洗干净，夏天雨季来临时，返出的 臭味将直接危害居住人身体的健康。污水管道返水主要发生在集中用水的 时间段，以早、晚居多。疏通管道是突击性工作，占用劳力较多，而这个 时间段发生的管道堵塞往往物业工作人员没有上班或已经下班，而值班的 工作人员常无法彻底处理此类情况，只得简单地关掉供水阀门。但如此一 来又给广大住户带来生活上用水的不便。
目前有防止污水管道堵塞的设备，但效果大都不明显，往往最后还是 需要人力疏通，但却无法确定发生堵塞的具体管道和位置。且此类设备需 要在每条管道都要安装，安装不方便且增加了楼房造价成本。
针对目前技术存在的上述缺陷，提出本实用新型。
发明内容
本实用新型提供了一种能够对污水管道堵塞进行报警并能够指示出具 体堵塞的管道的污水管道监视器。
本实用新型所提供的技术方案为：一种污水管道监视器，包括带有信 号灯和讯响器的报警装置，所述报警装置的信号灯和讯响器之间设置有微 动转换开关，所述微动转换开关安装在由污水管道水位控制的水位信号采 集器上。

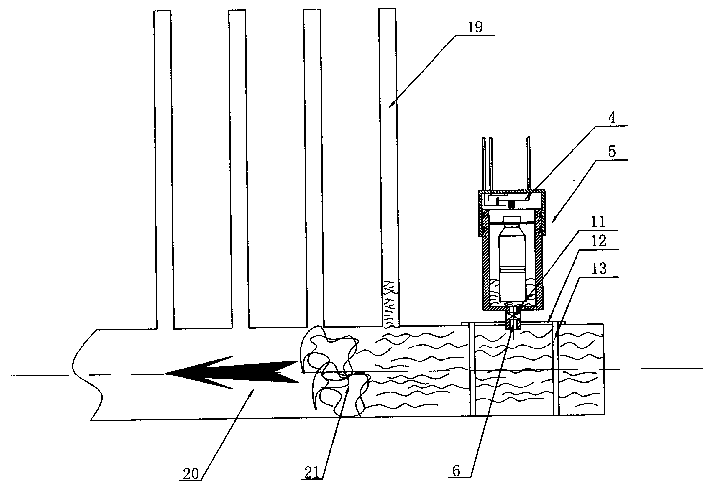

本实用新型所提供的优选技术方案是：所述水位信号采集器包括设置 在污水管道开孔上的套筒，套筒顶端设有微动转换开关支架，所述微动转 换开关安装在支架的底部;套筒内设有浮瓶。
本实用新型所提供的又一优选技术方案是：所述套筒的开口上端设有 阀门，并且开口伸入污水管道的开孔内;套筒底部设有环形突棱以及固定 套筒的扣带;所述浮瓶的颈部设有防尘盖。
本实用新型所提供的另一优选技术方案是：所述基座设有与套筒上凹 孔配合的凸起定位销。
所述浮瓶设有外围设有侧翼。
所述侧翼可以为锥形、弧形、泡形或齿形。
所述报警装置的信号灯包括表示正常状态的信号灯和表示异常状态的 与讯响器串连的信号灯。
所述讯响器连接有按钮开关。
本实用新型有以下优点：本实用新型能够对堵塞的管道及时地以声光 形式进行报警，并可知堵塞的具体管道位置，方便维修人员及时、有效的 疏通。
