申请日2004.02.17
公开(公告)日2005.02.02
IPC分类号C02F1/00; C02F5/00
摘要
本实用新型属于水处理装置，是一种水处理用柔性分段连续混合反应器，其特点是：它包括壳体，壳体两端连接的盲板，在壳体上设置的进水管、出水管、分段设置的若干个处理剂进口管，在壳体内置的带若干个搅拌棒的导水螺旋，在壳体上设置的放水管。能够控制按顺序连续往水中投放多种处理剂、分步反应、足够的反应时间和适当的反应强度，具有结构简单，容易制造，成本低，水与处理剂的混合均匀，反应充分，水处理效果好等优点。
权利要求书
1.一种水处理用柔性分段连续混合反应器，其特征是：它包括 壳体(1)，壳体(1)两端连接的盲板(9)，在壳体(1)上设置的进水管(8)、 出水管(4)、分段设置的若干个处理剂进口管(7)，在壳体(1)内置的 带若干个搅拌棒(3)的导水螺旋(2)。
2.根据权利要求1所述的水处理用柔性分段连续混合反应器， 其特征是：在所说的壳体(1)上设有放水管(5)。
说明书
水处理用柔性分段连续混合反应器
技术领域
本实用新型属于水处理装置，是一种水处理用柔性分段连续混 合反应器。
背景技术
传统的水处理工艺，通常是在贮池或反应池中投入处理剂进行 水处理的，其不足之处是，水与处理剂的混合比例难以保证、混合 不均匀、反应不充分，水处理效果差;现有的管式反应器与贮池或 反应池相比，水与处理剂的混合比例易保证、混合较为均匀，但无 法控制多种处理剂的投放顺序、分步反应、足够的反应时间和适当 的反应强度，水处理的效果仍然欠佳。
发明内容
本实用新型的目的在于，提供一种结构简单，能够按顺序连续 往水中投放多种处理剂，水与处理剂的混合均匀，反应充分，水处 理效果好的柔性分段连续混合反应器。

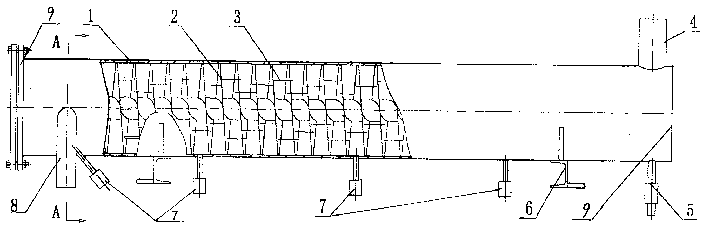

本实用新型的目的是由以下技术方案来实现的：一种水处理用 柔性分段连续混合反应器，其特殊之处是：它包括壳体1，壳体1 的两端连接的盲板9，在壳体1上设置的进水管8、出水管4、分段 设置的若干个处理剂进口管7，在壳体1内置的带若干个搅拌棒3 的导水螺旋2。在壳体1上设有放水管5。
本实用新型的水处理用柔性分段连续混合反应器，由于在壳体 上分段设有若干个处理剂进口管，所以能够控制按顺序连续往水中 投放多种处理剂、分步反应、足够的反应时间和适当的反应强度; 由于在壳体内置有带若干个搅拌棒的导水螺旋，压入壳体内的水和 按顺序分段压入壳体内的多种处理剂在壳体内呈旋流状态，在导水 螺旋和其上的若干个搅拌棒不断挤压和击打下均匀混合，充分反应， 所以水处理效果好;本实用新型还具有结构简单，容易制造，成本 低等优点。
