申请日2008.11.07
公开(公告)日2009.09.30
IPC分类号E03C1/12; E03D11/11; G05D9/12
摘要
本实用新型公开了一种智能型废水回收利用系统，包括有集水箱、座便器水箱，所述座便器水箱与所述集水箱由连通管连通，集水箱的进水口通过连接水管、以及由控制器控制开/关的水泵与一储水器连通，储水器通过其入水管与各类生活用水下水口连通。本实用新型设置一储水器用于暂存诸如空调水、洗脸水、洗菜水及沐浴水等各类生活废水，通过根据水位自动控制开/关的水泵将这类水输送至一集水箱内，集水箱内收集的水与座便器水箱相通可用于冲洗马桶，使得废水得到了再次利用，可节约水资源。同时减少生活污水排放，真正做到节能减排。
翻译権利要求書

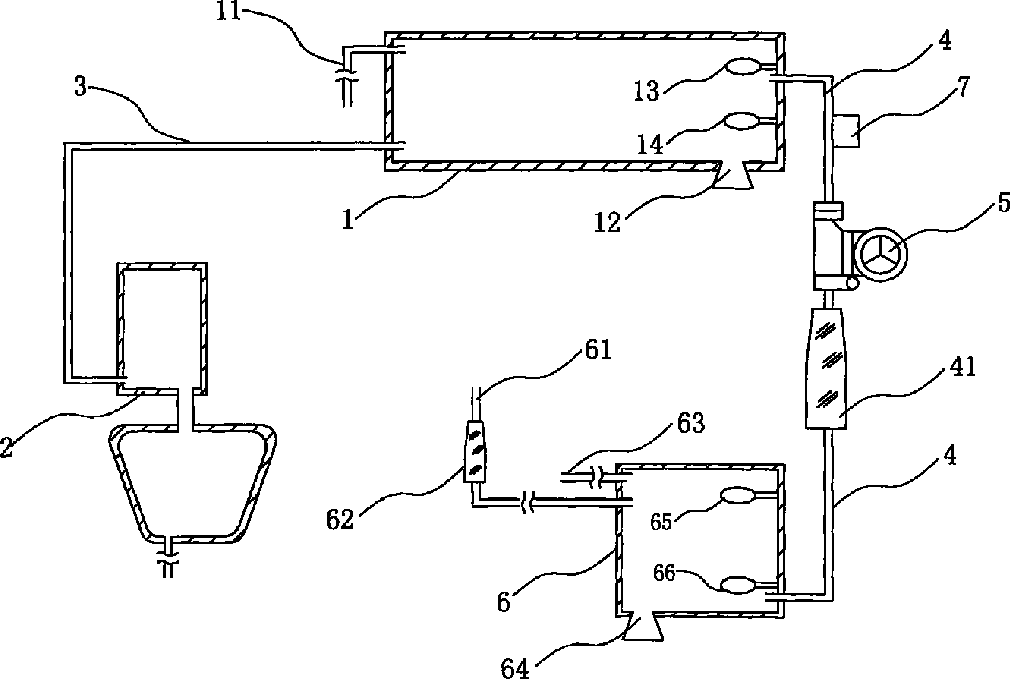

1、智能型废水回收利用系统，包括有集水箱(1)、座便器水箱(2)，所述座便器 水箱(2)与所述集水箱(1)由连通管(3)连通，其特征在于，集水箱(1)的进水口 通过连接水管(4)、以及由控制器(7)控制开/关的水泵(5)与一储水器(6)连通， 储水器(6)通过其入水管(61)与各类生活用水下水口连通。
2、根据权利要求1所述的智能型废水回收利用系统，其特征在于，所述储水器(6) 的入水管(61)设有过滤器(62)，储水器(6)与集水箱(1)之间的连接水管(4)设 有水处理器(41)，该水处理器位于水泵(5)入口与储水器(6)之间。
3、根据权利要求1或2所述的智能型废水回收利用系统，其特征在于，所述集水 箱(1)设有与其上部连通的第一溢流管(11)，该第一溢流管连通下水道;集水箱(1) 的底部还设有集水箱排污口(12)。
4、根据权利要求1或2所述的智能型废水回收利用系统，其特征在于，所述储水 器(6)设有与其上部连通的第二溢流管(63)，该第二溢流管连通下水道;储水器(6) 的底部还设有储水器排污口(64)。
5、根据权利要求1或2所述的智能型废水回收利用系统，其特征在于，在所述集 水箱(1)内设有集水箱高水位探头(13)和集水箱低水位探头(14)，在所述储水器(6) 内同样设有储水器高水位探头(65)和储水器低水位探头(66)，所述四个探头与所述 水泵(5)以及一控制器(7)构成可控制水泵开/关的智能控制系统。
说明书
智能型废水回收利用系统
技术领域：
本实用新型涉及一种生活废水回收利用系统，具体地说，是一种可对生活用水进行
循环往复利用的智能型废水回收利用系统。
背景技术：
我国是贫水国，人均淡水仅为世界的七分之一，节约用水的任务越来越紧迫，而在
现实生活中，有卫生间的地方，都是用自来水冲洗清洁，每天有数千万吨的白花花的自
来水都白白流入下水道，浪费严重，例如在厨房，有时洗菜后的水还能再次使用，却被
白白地流入了下水道;还有，在卫生间，淋浴用过的水也被白白地流入下水道，其实这
些水还可以再次利用，却因为目前没有生活用水的再次利用装置，而导致浪费严重。生
活污水用量超大得不到及时处理进一步对空气、土壤、河流、湖泊和地下水的新的污染。
因此，爱护水源，节约用水减少水污染是每个人义不容辞的职责，需要人们从各个不同
的环节、由点点滴滴做起。
实用新型内容：
为克服现有技术的缺陷，本实用新型的目的在于提供一种智能型的废水回收利用系
统，可将各种生活废水进行有效地的再利用，以达到节约水资源减少水污染的目的。
本实用新型解决技术问题采用如下技术方案：
智能型废水回收利用系统，包括有集水箱、座便器水箱，所述座便器水箱与所述集
水箱由连通管连通，集水箱的进水口通过连接水管、以及由控制器控制开/关的水泵与一
储水器连通，储水器通过其入水管与各类生活用水下水口连通。
所述储水器的入水管设有过滤器，储水器与集水箱之间的连接水管设有水处理器，
该水处理器位于水泵入口与储水器之间。
所述集水箱设有与其上部连通的第一溢流管，该第一溢流管连通下水道;集水箱的
底部还设有集水箱排污口。
所述储水器设有与其上部连通的第二溢流管，该第二溢流管连通下水道;储水器的
底部还设有储水器排污口。
在所述集水箱内设有集水箱高水位探头和集水箱低水位探头，在所述储水器内同样
设有储水器高水位探头和储水器低水位探头，所述四个探头与所述水泵以及一控制器构
成可控制水泵开/关的智能控制系统。
与已有技术相比，本实用新型的有益效果体现在：
1、本实用新型设置一储水器用于暂存诸如洗脸水、洗菜水及沐浴水等各类生活废水，
通过根据水位自动控制开/关的水泵将这类水输送至一集水箱内，集水箱内收集的水与座
便器水箱相通可用于冲洗马桶，使得废水得到了再次利用，可节约水资源，减少生活污
水排放，真正做到节能减排。
2、本实用新型在储水器的入水口设有过滤器，一方面，可保证储水器暂存的水基本
无杂物，同时清洗方便;另一方面，可防止杂物进入水泵内损坏水泵。储水器出口与水
泵入口之间的连接管上设置有水处理器，可去除异味，基本灭菌，保证集水箱里储存的
水达到使用要求。
3、本实用新型在集水箱和储水器的底部均设有排污口，方便定期将进入其内的少量
杂物进行排出，便于对集水箱和储水器进行清洗，以保证整个系统的正常运行。
4、本实用新型的集水箱和储水器均设有溢流管，溢流管与下水管道连通，从而可避
免因容器内蓄水过满溢出造成对房间的损害。
5、本实用新型水泵的开/关由控制器控制，控制器根据集水箱和储水器内的水位探头
所测得的水位情况控制水泵的开启与关闭，实现了智能化。
