申请日2004.02.26
公开(公告)日2005.05.25
IPC分类号B63B29/00; C02F9/00
摘要
本实用新型涉及一种生活污水处理装置，特别是在船舶上运用的成套船舶生活污水处理装置。包括主箱、栅格箱、位于主箱两内侧上部的配水箱和隔油箱，位于主箱外侧的投药箱、消毒箱和集水箱，主箱被隔板分成沉淀过滤区和曝气氧化区，在沉淀过滤区上部设置有收水管，主箱的外侧还设置有排水泵和曝气机。该污水处理装置能够自动现实污水的过滤、隔(去)油后水解酸化、氧化降解、二次沉淀过滤、消毒排放等过程，且经处理后的生活污水水质达到国家规定的生活污水一级排放标准，其结构简单紧凑，占地面积小，自动化程度高，清淤排污十分方便，平时不需多少人工管理。
权利要求书

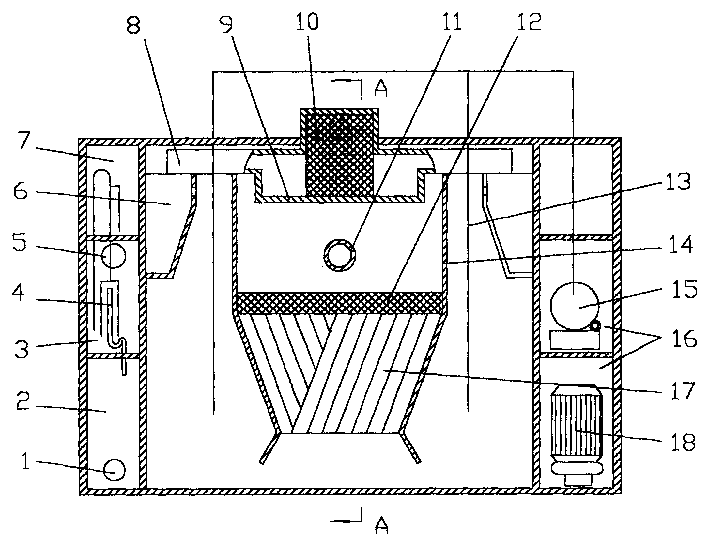

1、成套船舶生活污水处理装置，其特征在于：包括一主箱，其内设置有两 隔离板(14)将主箱分隔成沉淀过滤区(23)和位于沉淀过滤区两侧的曝气氧化 区(24)，沉淀过滤区与曝气氧化区在主箱顶部和底部相连通，在沉淀过滤区(23) 下部设置有蜂窝状透水体(17)，其中的管孔倾斜向上，在透水体(17)顶端设 置有过滤体(12)，在过滤体上方设置有收水管(11)，其表面开设有通孔，在收 水管上方设置有栅格箱(9)，其内设置有过滤网(10);在主箱两内侧上部设置 有配水箱(6)和隔油箱(22)，隔油箱与栅格箱(9)相连通，隔油箱在其底部 与配水箱连通，配水箱上部设置有通孔(25)，使配水箱与主箱内曝气氧化区(24) 连通;在主箱外侧，自上而下设置有投药箱(7)、消毒箱(3)和集水箱(2)， 消毒箱与收水管(11)连通，并且通过双虹吸装置(4)使投药箱与消毒箱，消 毒箱与集水箱相连通;在主箱外另一侧设置有动力设备箱(16)，其内安装有曝 气机(15)，曝气机通过曝气管(13)与主箱内曝气氧化区(24)连通。
2、根据权利要求1所述的成套船舶生活污水处理装置，其特征在于：主箱 内的沉淀过滤区(23)下部为漏斗形腔，上部为矩形腔。
3、根据权利要求1或2所述的成套船舶生活污水处理装置，其特征在于： 栅格箱(9)前方设置有贮药箱(19)，其与投药箱(7)连通。
4、根据权利要求1所述的成套船舶生活污水处理装置，其特征在于：所述 的动力设备箱(16)内还安装有排水泵(18)，排水泵通过排水管(1)与集水箱 (2)连通。
说明书
成套船舶生活污水处理装置
技术领域
本实用新型涉及一种生活污水处理装置，特别是在船舶上运用的成套船舶生 活污水处理装置。
技术背景
随着人们环保意识的增强，对日常生活污水的处理已越来越引起人们的重 视。目前生活污水的处理工艺大同小异，一般均经过隔栅、均化、水解酸化、接 触氧化降解、二次沉淀、消毒处理后达标排放等过程。处理过程中一般是在地上 修建的几个水池中依次进行，没有一个专门用于完成整个污水处理过程的结构紧 凑的装置设备，这对需要进行生活污水处理的众多单位非常不便，客观上加剧了 污水的排放和环境的污染，特别是船舶上的生活污水，由于没有适合于船用的专 门的污水处理装置，船舶上的生活污水均是直接排入江河，造成严重的江河污染。
实用新型内容
本实用新型所要解决的技术问题是提供一种特别适用于船舶上使用的成套 船舶生活污水处理装置，以处理船舶上的生活污水，使之达到国家规定的生活污 水排放标准。
本实用新型所述的成套船舶生活污水处理装置，包括一主箱，其内设置有两 隔离板将主箱分隔成沉淀过滤区和位于沉淀过滤区两侧的曝气氧化区，沉淀过滤 区与曝气氧化区在主箱顶部和底部相连通。在沉淀过滤区下部设置有蜂窝状透水 体，其中的管孔倾斜向上，使从曝气氧化区进入的污水在沉淀过滤区由下而上流 动时，污水是沿蜂窝状透水体中的管孔倾斜向上流动。在透水体顶端设置有过滤 体，在过滤体上方设置有收水管，其表面开设有通孔，在收水管上方设置有栅格 箱，其内设置有过滤网;在主箱两内侧上部设置有配水箱和隔油箱，隔油箱与栅 格箱相连通，隔油箱在其底部与配水箱连通，配水箱上部设置有通孔，使配水箱 与主箱内曝气氧化区连通;在主箱外侧，自上而下设置有投药箱、消毒箱和集水 箱，消毒箱与收水管连通，并且通过双虹吸装置使投药箱与消毒箱，消毒箱与集 水箱相连通;在主箱外另一侧设置有动力设备箱，其内安装有曝气机，曝气机通 过曝气管与主箱内曝气氧化区连通。
主箱内的沉淀过滤区下部为漏斗形腔，上部为矩形腔，漏斗形腔有利于放置 蜂窝状透水体，使其中的管孔倾斜向上，以利于污水中的悬浮物和污泥的沉降。
栅格箱前方设置有贮药箱，其与投药箱连通，以增大该污水处理装置消毒药 物的储存量。
所述的动力设备箱内还安装有排水泵，排水泵通过排水管与集水箱连通，以 利于经处理后符合排放标准的污水排出船仓。
船舶上的生活污水由污水管进入栅格箱中，将污水中粗大的悬浮物和漂浮物 截留后，经隔油箱进入配水箱水解酸化，再进入曝气氧化区进一步降解后，经沉 淀过滤区再次沉淀过滤后，由收水管进入消毒箱，并与消毒药物一起进入集水箱 混合，最后将集水箱中经处理后符合排放标准的污水用排水泵排出船仓。
本实用新型所述的污水处理装置由于具有该种结构，在生活污水的处理过程 中能够自动现实污水的过滤、隔(去)油后水解酸化、氧化降解、二次沉淀过滤、 消毒排放等过程，且经处理后的生活污水水质达到国家《污水综合排放标准》 GB8978-1996及《船舶污染物排放标准》GB3532-83生活污水一级排放标准，大 肠菌群≤250个/100ml，总悬浮固体SS≤50mg/L，五日生化需氧量BOD5≤50 mg/L;该污水处理装置结构简单紧凑，占地面积小，自动化程度高，清淤排污 十分方便，平时不需多少人工管理;由于在投药箱、消毒箱和集水箱中采用双虹 吸装置，其投药消毒杀菌均自动完成而不耗能源。
