申请日2004.02.23
公开(公告)日2006.01.18
IPC分类号B61D35/00
摘要
本实用新型名称为：客运列车污水净化二次使用装置，涉及客运列车污水净化二次使用装置。这是一种客运列车污水净化二次使用装置。包括与客运列车车厢洗漱间的洗脸盆与其连接的箱体内放置储水箱，储水箱与箱体成为一体，不占洗漱间面积。储水箱与车厢地面具有一定高度，放置储水箱是采用推拉式，便于定期对储水箱进行清洗。洗脸盆的两个注水口分别放置用于一次过滤的过滤器，储水箱连接消毒器，对污水进行二次消毒净化。净化水通过安装在储水箱下部的低位水管连接厕所的蹲便器。冲洗座便器，则可安装水泵。该装置可相对有效增加客运列车供水量，解决客运列车储水及旅客在旅途中用水不足的问题。
权利要求书

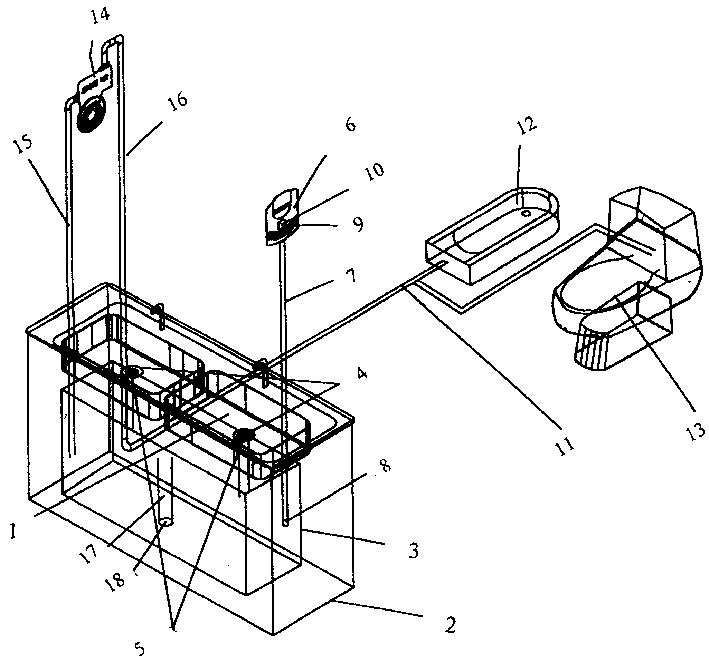

1、一种客运列车污水净化二次使用装置，该装置安装在车厢洗漱 间，其特征是：包括与客运列车车厢洗漱间的洗脸盆(1)与其连接的箱 体(2)内放置储水箱(3)，储水箱(3)与箱体(2)成为一体;储水箱 (3)与车厢地面具有一定高度;所述储水箱(3)是采用推拉式，洗脸 盆(1)的两个注水口(4)分别放置用于一次过滤的过滤器(5);储水 箱(3)内有连接用于二次净化的消毒器(6)，通过导管(7)末端装有 布气板(8)，在消毒器(6)设有开启旋钮开关(9)和与之对应配合的 定时刻度(10);该储水箱(3)下部设有低位水管(11)连接蹲便器( 12);该储水箱(3)通过进水管(15)之间连接水泵(14)，通过出水管 (16)与低位水管(11)连接座便器(13)。
说明书
客运列车污水净化二次使用装置
技术领域
本实用新型涉及一种客运列车污水净化二次使用装置。
技术背景
水是地球上一切生命赖以生存，人类生活和生产活动不可缺少的重要 物质，又是不可替代的重要自然资源。随着经济发展、人口增长和人们物 质文化水平的提高，世界各地对水的需求日益增长。在某些国家和地区已 开始发生水危机，并严重影响人们的日常生活和经济的发展。
我国水资源总量较丰富，但可利用的淡水资源很少，水资源严重短 缺。解决我国供水紧张问题，必须本着“开源与节流并重”的方针，大力 开展节约用水工作。因此，推广合理用水的技术措施，提高水的重复利用 和循环使用率尤为重要。
客运列车是人们日常外出的必要交通工具，客运列车上人员流动大， 旅客在旅途中的生活用水常常出现无水可用的问题。客运列车每节车厢的 水箱仅能储存两吨水，往返一趟能够补充水的次数很少，以每节车厢载客 百人左右计算，每个旅客享用的用水量很少。同时客运列车上需要对厕所 进行冲洗及清洗地面，因此客运列车对水的需求量很大，用水矛盾十分紧 张。
旅客在客运列车上的旅途用水主要是洗漱、清洗水果等物，若能将其 中的用水经消毒净化后二次使用，则可增加客运列车的供水量，同时解决 客运列车上储水及旅客在旅途中用水不足的问题。同时又能及时冲洗厕所 并对车厢内的地面进行扫除清洗，减少车厢内的污染。缓解客运列车供 水，用水短缺的问题。
发明内容
本实用新型目的是提供一种结构简单，乘务员易操作，旅客正常使 用，且不占车厢洗漱间面积，使用方便的客运列车污水净化二次使用装 置。
为实现上述目的，包括与客运列车车厢洗漱间的洗脸盆与其连接的箱 体内放置储水箱，储水箱与洗脸盆箱体成为一体，不占用洗漱间面积。储 水箱与车厢洗漱间地面高度形成一定的距离，放置储水箱时采用推拉式， 便于定期对储水箱进行清洗。洗脸盆的两个注水口分别放置过滤器，对污 水进行第一次过滤。储水箱内有连接消毒器的导管，导管末端装有布气 板，对污水进行第二次消毒净化。对污水消毒时开启旋钮开关，视水量多 少将定时刻度固定后，确定开启时间。经过消毒器处理的污水达到生活杂 用水水质标准。净化后的水通过安装在储水箱下部的低位水管连接厕所的 蹲便器。冲洗座便器，则可安装水泵，水泵连接进水管、出水管，出水管 与低位水管连接，开启水泵对储水箱中的净化水加压后冲洗座便器。储水 箱内又装有溢流管，高于溢流管的水，通过地漏排出。
本实用新型所述储水箱放置在洗漱间的洗脸盆与其连接的箱体内，储 水箱与洗脸盆箱体成为一体，不占用洗漱间面积。
本实用新型所述储水箱与车厢洗漱间地面高度形成一定的距离，放置 储水箱时采用推拉式，便于定期对储水箱进行清洗。
本实用新型所述洗脸盆的两个注水口分别放置过滤器，对污水进行第 一次过滤。过滤器安装在洗脸盆的注水口便于清洗、更换。
本实用新型所述储水箱内有连接导管的消毒器，导管末端装有布气 板，对污水进行第二次消毒净化。
本实用新型所述安装在储水箱下部的低位水管，对蹲便器进行冲洗。
本实用新型所述冲洗座便器则可安装水泵，水泵连接进水管、出水 管，出水管与低位水管连接。
本实用新型的客运列车污水净化二次使用装置的特点和使用效果在 于：储水箱放置在洗漱间的洗脸盆与其连接的箱体内，储水箱与洗脸盆箱 体成为一体，不占洗漱间面积。储水箱与车厢洗漱间地面高度形成一定距 离，放置储水箱时采用推拉式，便于定期对储水箱进行清洗。储水箱的下 部安装低位水管，冲洗蹲便器。注水口放置过滤器，消毒器及导管与布气 板连接储水箱。该装置可与本车厢内其它用水处连接，在不同车厢内冲洗 蹲便器可采用低位水管，冲洗座便器时采用水泵加压。该装置用于冲洗蹲 便器或座便器、拖布等物。可相对有效增加客运列车供水量，解决客运列 车储水及旅客在旅途中用水不足的问题。同时缓解水资源短缺问题。
