申请日2004.02.20
公开(公告)日2005.03.23
IPC分类号F04D29/70; F04D13/08
摘要
一种反冲洗潜水污水泵，包括电机、油室连接架、泵体、叶轮，其特征在于：在泵体上连接有反冲洗装置。本实用新型在潜水污水泵上装有冲洗装置，结构合理，使用方便，可自动控制冲刷污泥以及搅混污物，更有效地给泵排出，防止污泥垃圾堆积在水坑底，提供了一个清洁的泵站环境，达到真正意义上的潜水排污功效。
权利要求书

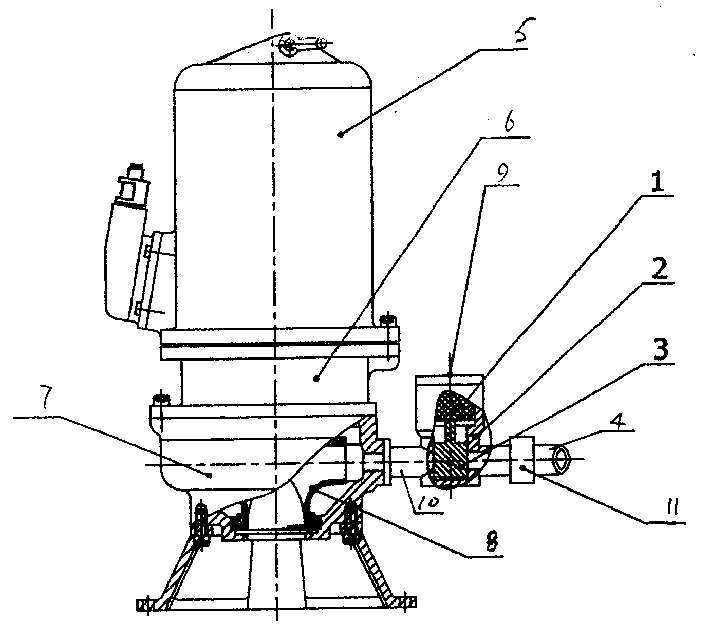

1、一种反冲洗潜水污水泵，包括电机(5)、油室连接架(6)、 泵体(7)、叶轮(8)，其特征在于：在泵体(7)上连接有反冲洗装 置(9)。
2、根据权利要求1所述的污水泵，其特征在于：反冲洗装置(9) 包括控制电路(1)、冲洗体(2)、冲洗芯(3)、出水弯管(4)，冲洗 芯(3)设于冲洗体(2)内，并位于出水管(10)与出水弯管(4) 之间。
3、根据权利要求1或2所述的污水泵，其特征在于：在出水弯 管(4)上设有连接件(11)。
说明书
反冲洗潜水污水泵
所属技术领域
本实用新型涉及一种污水泵，特别是一种反冲洗潜水污水泵。
背景技术
普通型潜污泵在运行中，污水池的污水处于静止状态，随着污水 的不断涌入，在泵坑底的污物就会越积越多，尤其是停机一段时间后 再启动时这些污物部分干涸岸靠泵的进口吸力不可能随污水排出，必 须先行冲刷、稀释，这样才能不会影响泵的正常运行。但这会增加了 操作步骤，浪费了人力物力。
发明目的
本实用新型的目的在于提供一种结构合理，使用方便，可进行自 动控制冲洗，保证污水坑底部和泵站有个清洁环境的反冲洗潜水污水 泵。
发明内容
本实用新型的目的可以通过以下措施来达到：一种反冲洗潜水污 水泵，包括电机、油室连接架、泵体、叶轮，其特征在于：在泵体上 连接有反冲洗装置。
本实用新型的目的还可以通过以下措施来达到：反冲洗装置包括 控制电路、冲洗体、冲洗芯、出水弯管，冲洗芯设于冲洗体内，并位 于出水管与出水弯管之间。在出水弯管上设有连接件。
本实用新型相比现有技术具有如下优点：在潜水污水泵上装有冲 洗装置，结构合理，使用方便，可自动控制冲刷污泥以及搅混污物， 更有效地给泵排出，防止污泥垃圾堆积在水坑底，提供了一个清洁的 泵站环境，达到真正意义上的潜水排污功效。
