申请日2008.11.06
公开(公告)日2009.03.25
IPC分类号C02F3/30
摘要
本发明涉及一种污水处理厂好氧泥龄控制装置及方法，设有好氧池，在好氧池中设有污泥浓度计和温度计，并在好氧池末端设有通过管道与好氧池底相通的排泥泵;还设有控制器，该控制器与污泥浓度计和温度计进行信号连接，与排泥泵的开关控制连接。利用该装置进行好氧泥龄控制的方法有以下步骤：1)启动控制装置，设定参数;2)好氧池运行到达排泥周期T1;3)重复步骤2)的过程;4)再经过好氧池运行一段时间，到达比较周期T2后;5)在控制器内，进行运算控制;6)控制器根据新生成新的排泥时间t0，用于控制排泥泵启动时间进行排泥;7)重复2~6的步骤。本发明适用于好氧池的泥龄控制，能控制排泥周期，提高污水处理效果。
翻译権利要求書
1、一种污水处理厂好氧泥龄控制装置，设有好氧池(1)，该好氧池即为A2/O污 水处理工艺中的好氧池，该好氧池前面连通缺氧池，后面连通二沉池，其特征在于： 在好氧池中设有污泥浓度计(2.3)和温度计(2.1)，并在好氧池末端设有通过管道 与好氧池底相通的排泥泵(2.4);还设有控制器(2.2)，该控制器与污泥浓度计和温 度计进行信号连接，与排泥泵的开关控制连接。
2、利用权利要求1所述的污水处理厂好氧泥龄控制装置进行好氧泥龄控制的方 法，其特征在于：包含以下步骤：
利用污水处理厂好氧泥龄控制装置进行泥龄控制的方法：其特征在于包括以下步 骤：
1)启动控制装置，在控制器中设定随着温度t变化的理论好氧泥龄的上限曲线 Fa(t)和下限曲线Fb(t)，设定排泥周期T1，比较间隔时间T2，设定曝气池中污 泥浓度的上限值c和下限值d，曝气池体积V，排泥时间t0，排泥时间改变值△t;
2)经过好氧池运行一段时间，到达排泥周期T1，控制器输出信号给排泥泵，排 泥泵开启，进行排泥，t0分钟后排泥泵停止;
3)重复步骤2)的过程;
4)再经过好氧池运行一段时间，到达比较周期T2后，污泥浓度计测量曝气池中的 污泥浓度和水温，然后把信号反馈给控制器;
5)在控制器内，根据反馈的污泥浓度值和温度值，预设的曝气池体积和排泥泵 流量，以及本比较周期内的排泥时间，计算出实际好氧污泥龄，然后与设定的理论好 氧泥龄上下限曲线Fa和Fb进行比较，当高于上限Fa时，排泥时间t0增加1个排泥时 间△t，当低于下限Fb时，排泥时间t0减少1个排泥时间△t，除此之外，维持t0不变;
6)控制器根据新生成的排泥时间t0，用于控制排泥泵启动时进行排泥;
7)该装置重复2~6的步骤;
该工艺采用的上限曲线Fa(t)=me-nt，下限曲线Fb(t)=pe-qt，其中m、n、p、 q的取值范围分别为18～22、0.03～0.06、20～26、0.062～0.065，t为实测的水温，比较 间隔时间T2取值范围为1～24小时，排泥周期T1取值范围为0～2小时，排泥时间t0 取值范围为0～60分钟，污泥浓度的上下限范围为1000～10000mg/L，排泥时间改变值 △t取值范围为0～60分钟。
说明书
污水处理厂好氧泥龄控制装置及方法
技术领域
本发明属于一种脱氮除磷污水处理技术，具体是一种用于A2/O污水处理工艺中好氧池 泥龄控制的装置和方法。
背景技术
在A2/O污水处理方法中，由于污水处理厂的硝化效果主要受到好氧泥龄的影响， 因此需要维持较长的污泥龄来保证硝化过程良好进行。但是，维持过长的好氧泥龄又 减少了排泥的排放，从而使除磷效果下降。因此，需要把好氧污泥龄控制在合适的范 围内。目前对好氧污泥龄的稳定控制还没有很好的方法，主要是通过设定恒定的排泥 时间进行控制。但是由于污水进水负荷的变化，使曝气池中的污泥浓度在相同的恒定 时间里也会发生变化，所以，设定恒定的排泥时间并不能使好氧泥龄稳定控制在有效 的范围内。因此，需要提出一种新的好氧泥龄的控制装置和相应的方法。
发明内容
本发明的目的是为了解决上述技术问题，提出一种污水处理厂好氧泥龄控制装置及 方法，好氧泥龄在该装置和方法的控制下维持在相应范围内，保证硝化和除磷的效果， 从而实现稳定的同步生物脱氮除磷，保证污水处理的良好效果。
本发明的目的是通过以下的技术方案来实现的：

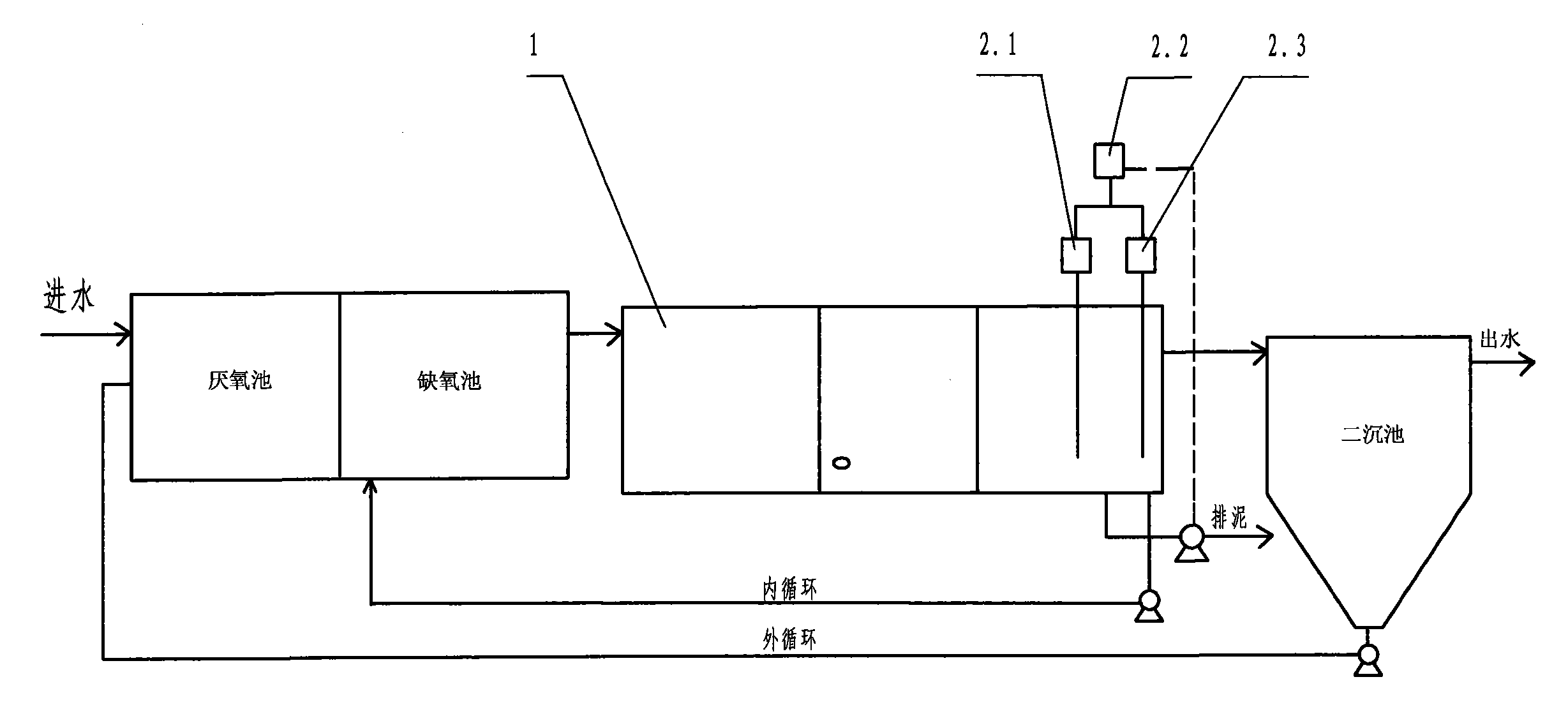

污水处理厂好氧泥龄控制装置，设有好氧池，该好氧池即为A2/O污水处理工艺 中的好氧池，该好氧池前面连通缺氧池，后面连通二沉池，其特征在于：在好氧池中 设有污泥浓度计和温度计，并在好氧池末端设有通过管道与好氧池底相通的排泥泵; 还设有控制器，该控制器与污泥浓度计和温度计进行信号连接，与排泥泵的开关控制 连接。
利用污水处理厂好氧泥龄控制装置进行泥龄控制的方法：其特征在于包括以下步 骤：
1)启动控制装置，在控制器中设定随着温度变化的理论好氧泥龄的上限曲线Fa (t)和下限曲线Fb(t)，设定排泥周期T1，比较间隔时间T2，设定曝气池中污泥 浓度的上限值c和下限值d，曝气池体积V，排泥时间t0，排泥时间改变值Δt;
2)经过好氧池运行一段时间，到达排泥周期T1，控制器输出信号给排泥泵，排 泥泵开启，进行排泥，t0分钟后排泥泵停止;
3)重复步骤2)的过程;
4)再经过好氧池运行一段时间，到达比较周期T2后，污泥浓度计测量曝气池中的 污泥浓度和水温，然后把信号反馈给控制器;
5)在控制器内，根据反馈的污泥浓度值和温度值，预设的曝气池体积和排泥泵 流量，以及本比较周期内的排泥时间，计算出实际好氧污泥龄，然后与设定的理论好 氧泥龄上下限曲线Fa和Fb进行比较，当高于上限Fa时，排泥时间t0增加1个排泥时 间Δt，当低于下限Fb时，排泥时间t0减少1个排泥时间Δt，除此之外，维持t0不变;
6)控制器根据新生成的排泥时间t0，用于控制排泥泵启动时进行排泥;
7)该装置重复2~6的步骤。
该工艺采用的上限曲线Fa(t)=me-nt，下限曲线Fb(t)=pe-qt，其中m、n、p、 q的取值范围分别为18～22、0.03～0.06、20～26、0.062～0.065，t为实测的水温，比较 间隔时间T2取值范围为1～24小时，排泥周期T1取值范围为0～2小时，排泥时间t0 取值范围为0～60分钟，污泥浓度的上下限范围为1000～10000mg/L，排泥时间改变值 Δt取值范围为0～60分钟。
该装置的主要原理是好氧泥龄根据好氧池体积、污泥浓度和排泥量计算得到，而 实际需要的好氧泥龄随着温度发生变化，通过改变好氧池的排泥体积使实际好氧泥龄 调整到设定的好氧泥龄范围内，使硝化和除磷同时得到满足。
本发明具有以下优点：操作简单、投资运行费用少、环境影响小，能够使实际的好氧污 泥龄随着温度进行变化，并能够同时满足硝化和除磷的要求，并使污泥浓度基本维持稳定， 从而稳定的实现同步生物脱氮除磷，保证获得更好的污水处理效果。
