申请日2008.11.06
公开(公告)日2009.03.25
IPC分类号C02F3/30
摘要
本发明涉及一种污水处理厂出水氨氮浓度控制装置及工艺，该装置设有好氧池，在池内外设有由鼓风机、曝气头和管道组成的曝气装置，在好氧池中设有挡墙、挡墙之间设有搅拌器，在曝气装置里，曝气头和鼓风机之间设有可控电磁阀门，在好氧池的末端设有在线氨氮浓度计，并设有控制器，该控制器与搅拌器的电机开关、电磁阀门进行开闭控制连接，与在线氨氮浓度计进行信号连接。利用该装置进行氨氮浓度控制的工艺步骤是：1)启动控制装置;2)从在线氨氮浓度计获取实测信号;3)控制电磁阀门开关;4)调整鼓风量;本发明适用于污水处理工艺中出水氨氮浓度的控制，具有控制灵活，能适时调整好氧池的生化过程，提高污水处理效果。
翻译権利要求書

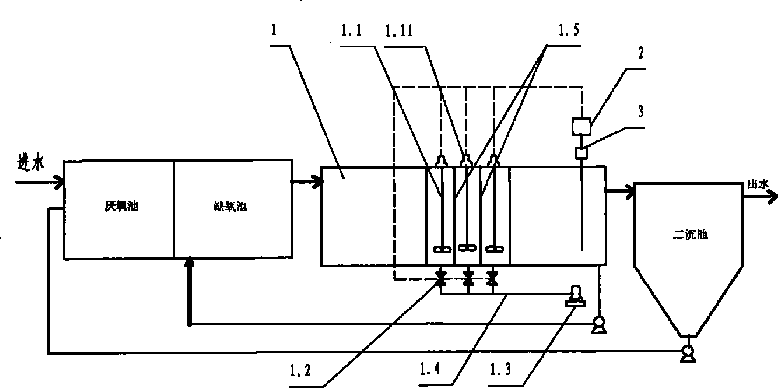

1、一种污水处理厂出水氨氮浓度控制装置，设有好氧池(1)，该好氧池为污 水处理的A2/O工艺设备中的好氧池，该好氧池前面连通缺氧池，后面连通二沉池， 在池内外设有由鼓风机(1.3)、曝气头和管道(1.4)组成的曝气装置，其特征在 于：在所述好氧池中设有挡墙(1.5)、挡墙之间设有搅拌器(1.1)，在曝气装置 里，曝气头和鼓风机之间设有可控电磁阀门(1.2)，在好氧池的末端设有在线氨 氮浓度计(3)，并设有控制器(2)，该控制器与所述搅拌器的电机开关(1.11)、 所述电磁阀门进行开闭控制连接，与在线氨氮浓度计进行信号连接。
2、利用权利要求1所述的污水处理厂出水氨氮浓度控制装置进行氨氮浓度控 制的工艺：其特征在于：包括以下步骤：
1)启动控制装置，在控制器中设定氨氮浓度的上限a和下限b，设定比较间隔时 间T，设定阀门开启数量最大值N;
2)从在线氨氮浓度计获取实测信号，并将信号反馈给控制器，在控制器内，实测 信号与设定值上下限每隔时间T进行一次比较;
3)当实测氨氮浓度在设定值范围之内，即在a、b值之间，则系统继续运行，电磁 阀和搅拌器状态维持不变;当实测氨氮浓度低于下限b时，则关闭一个电磁阀，开启相 应区域的搅拌器;当实测氨氮浓度高于上限a时，则开启一个电磁阀，关闭相应区域的 搅拌器;
4)阀门启闭引起供风量变化，由鼓风机系统对此做出相应的调整。
5)该装置重复2—4的步骤;
该工艺设定的氨氮浓度的上下限范围为0.1-10mg/L，比较间隔时间T为10-60 分钟，阀门开启数量最大值为2—6个。
说明书
污水处理厂出水氨氮浓度控制装置及工艺
技术领域
本发明属于一种污水处理技术，具体是一种污水处理厂出水氨氮浓度控制装置 及工艺。
背景技术
由于污水处理厂的进水负荷即氨氮的含量有周期性的变化，因此，在污水处 理的A2/O工艺中，好氧、缺氧/厌氧单元的反应条件也随之发生相应的变化。这 就导致了脱氮除磷的生物反应过程运行条件的不稳定，这在很大程度上影响了污 水处理效果的稳定性。特别是处理后的排出水中氨氮含量的波动比较明显，从而 影响出水总氮浓度。另一方面进水污水中过低的氨氮含量，造成污水处理过程中 电耗的浪费，同时消耗了大量可以利用的污水中所含生物细胞内碳源，造成进水 中碳氮含量比较低的污水处理厂因碳源不足而难以完成反硝化，从而使出水氮磷 超标，达不到污水处理的要求，或者不得不增加大量的外加碳源，造成运行成本 的提高。因此，需要对现有污水处理的A2/O工艺进行改进。
发明内容
本发明的目的是为了解决上述技术问题，提出了一种污水处理厂出水氨氮浓度控 制装置及工艺。以达到更好的污水处理效果，并且能充分利用内碳源，节能。
本发明的目的是通过以下的技术方案来实现的：
本发明的污水处理厂出水氨氮浓度控制装置，设有好氧池，该好氧池为污水 处理的A2/O工艺设备中的好氧池，该好氧池前面连通缺氧池，后面连通二沉池， 在池中设有由鼓风机、曝气头和管道组成的曝气装置，其特征在于：在所述好氧 池中设有挡墙、挡墙之间设有搅拌器，在曝气装置里，曝气头和鼓风机之间设有 可控电磁阀门，在好氧池的末端设有在线氨氮浓度计，并设有控制器，该控制器 与所述搅拌器的电机开关、所述电磁阀门进行开闭控制连接，与在线氨氮浓度计 进行信号连接。
利用所述出水氨氮浓度控制装置进行氨氮浓度控制的工艺：其特征在于：包 括以下步骤：
1)启动控制装置，在控制器中设定氨氮浓度的上限a和下限b，设定比较间隔时 间T，设定阀门开启数量最大值N;
2)在线氨氮传感器获取实测信号，并将信号反馈给控制器，在控制器内，实测信 号与设定值上下限每隔时间T进行一次比较;
3)当实测氨氮浓度在设定值范围之内，即在a、b值之间，则系统继续运行，电磁 阀和搅拌器状态维持不变;当实测氨氮浓度低于下限b时，则关闭一个电磁阀，开启相 应区域的搅拌器;当实测氨氮浓度高于上限a时，则开启一个电磁阀，关闭相应区域的 搅拌器;
4)阀门启闭引起供风量变化，由鼓风机系统对此做出相应的调整。
5)该装置重复2—4的步骤;
该工艺设定的氨氮浓度的上下限范围为0.1-10mg/L，比较间隔时间T为10-60 分钟，阀门开启数量最大值为2—6个。
该装置的主要原理是在硝化速率基本不变的情况下，通过改变好氧池的体积 使硝化反应时间发生变化，控制硝化程度，使出水氨氮维持在设定值。另一方面， 维持合理的出水氨氮浓度可以防止过度曝气氧化细胞内的碳源，从而可节约电耗， 并维持细胞内碳源用于反硝化和释磷，实现稳定的同步生物脱氮除磷。
本发明的装置及工艺具有以下优点：操作简单，投资运行费用少，环境影响 小，能够减少进水负荷变化对出水氨氮浓度的影响，有效利用污水中生物细胞内 碳源进行脱氮除磷，减少污水厂电耗和药耗，稳定的实现同步生物脱氮除磷。
