申请日2003.04.24
公开(公告)日2004.07.14
IPC分类号C02F1/00
摘要
落差式无动力多级污水处理装置，它涉及一种水处理装置。它包含若干个依次设置并且水位逐级降低的蓄水池、设置在每个蓄水池上方的加气过滤槽、设置在每个蓄水池内的回水管和进水管、外端设置在水源水中的主进水管，每个蓄水池内的进水管的上端分别连接其上方的加气过滤槽，每个蓄水池内的进水管的下端设置在蓄水池的底部，每个回水管的下端设置在蓄水池内与进水管相对的另一侧的底部，每个回水管的上端与下一级的蓄水池上方的加气过滤槽相连接，下一级的蓄水池上方的加气过滤槽的高度低于它上一级蓄水池的水位高度，主进水管的上端与最高一级的蓄水池上方的加气过滤槽相连接。它解决了现有的水处理装置存在的耗能较大、水处理不彻底的问题。
権利要求書
1、落差式无动力多级污水处理装置，其特征在于它包含若干个依 次设置并且水位逐级降低的蓄水池(1)、设置在每个蓄水池(1)上方的加 气过滤槽(2)、设置在每个蓄水池(1)内的回水管(3)和进水管(4)、外端设 置在水源水中的主进水管(5)，每个蓄水池(1)内的进水管(4)的上端分别 连接其上方的加气过滤槽(2)，每个蓄水池(1)内的进水管(4)的下端设置 在蓄水池(1)的底部，每个回水管(3)的下端设置在蓄水池(1)内与进水管 (4)相对的另一侧的底部，每个回水管(3)的上端与下一级的蓄水池(1)上 方的加气过滤槽(2)相连接，下一级的蓄水池(1)上方的加气过滤槽(2)的 高度低于它上一级蓄水池(1)的水位高度，主进水管(5)的上端与最高一 级的蓄水池(1-1)上方的加气过滤槽(2)相连接。
2、根据权利要求1所述的落差式无动力多级污水处理装置，其特 征在于进水管(4)的下端有向斜下方45°的喷嘴(4-1)。
3、根据权利要求1所述的落差式无动力多级污水处理装置，其特 征在于加气过滤槽(2)由装有滤料的过滤室(2-1)和存有滤后清水的清水 室(2-2)组成，在清水室(2-2)内设有加气器(6)，加气器(6)的底部连接进 水管(4)的上端，位于水面之上的加气器的顶部开有与进水管(4)相通的进气 孔(6-1)，在加气器(6)的侧面开有与进气孔(6-1)相通的进水槽(6-2)，回水管(3) 的上端连接过滤室(2-1)。
4、根据权利要求1所述的落差式无动力多级污水处理装置，其特 征在于在进水管(4)上安装有射流器(7)，射流器(7)由射流管(7-1)和壳体 (7-2)组成，射流管(7-1)的上端和壳体(7-2)的下端分别与进水管(4)相连 接，壳体(7-2)套装于射流管(7-1)的外面，壳体(7-2)的上端与射流管(7-1) 的外表面密封连接，在射流管(7-1)与壳体(7-2)之间有空腔(7-3)。
5、根据权利要求2所述的落差式无动力多级污水处理装置，其特 征在于在喷嘴(4-1)的正上方还设有上层水体旋转器(8)，上层水体旋转器 (8)固定在进水管(4)上。
6、根据权利要求5所述的落差式无动力多级污水处理装置，其特 征在于上层水体旋转器(8)为管形，其下端有倒置的漏斗形的进水口 (8-1)。
7、根据权利要求1所述的落差式无动力多级污水处理装置，其特 征在于在进水管(4)上套装有磁化器(10)。
8、根据权利要求1所述的落差式无动力多级污水处理装置，其特 征在于在回水管(3)的下端口处设有集污器(9)，集污器(9)有多条支管 (9-1)。
9、根据权利要求5所述的落差式无动力多级污水处理装置，其特 征在于上层水体旋转器(8)为一斜置的档板。
说明书
落差式无动力多级污水处理装置
技术领域：本实用新型涉及一种水处理装置。
背景技术：现有的水处理装置基本是采用药物处理或过滤处理的方 式，在水处理中需要消耗较大能源，而且不能使水中增加氧气。另外现有 的水处理装置还存在效率低、水处理不彻底的问题。

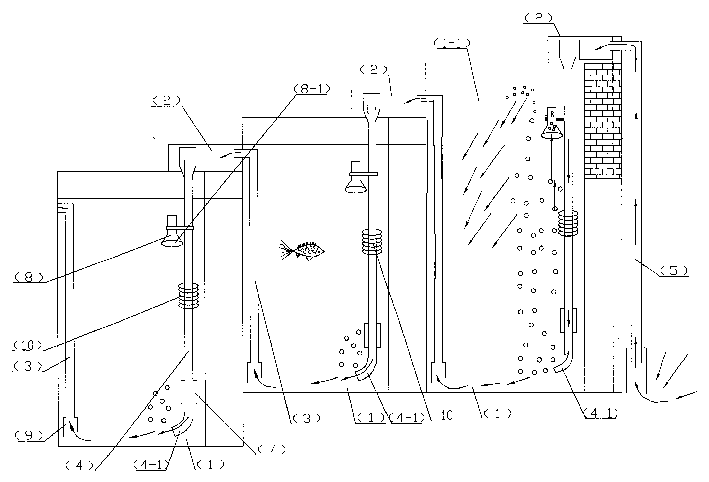

实用新型内容：为解决现有的水处理装置存在的耗能较大、水处理不 彻底的问题，本实用新型提供一种落差式无动力多级污水处理装置。本实 用新型包含若干个依次设置并且水位逐级降低的蓄水池1、设置在每个蓄 水池1上方的加气过滤槽2、设置在每个蓄水池1内的回水管3和进水管 4、外端设置在水源水中的主进水管5，每个蓄水池1内的进水管4的上 端分别连接其上方的加气过滤槽2，每个蓄水池1内的进水管4的下端设 置在蓄水池1的底部，每个回水管3的下端设置在蓄水池1内与进水管4 相对的另一侧的底部，每个回水管3的上端与下一级的蓄水池1上方的加 气过滤槽2相连接，下一级的蓄水池1上方的加气过滤槽2的高度低于它 上一级蓄水池1的水位高度，主进水管5的上端与最高一级的蓄水池1-1 上方的加气过滤槽2相连接。在使用时将最后一级的蓄水池1内的回水管 3连接用水管线或清水池。上述相邻蓄水池1之间的水位差为15厘米左 右。本实用新型的核心是靠15厘米的自然落差的能量，使水流在下降的 过程中，首先经加气过滤槽2的加气和过滤;在进水管4上还设有射流器 7，水流经过垂直射流器的射流加速，从而使水流既携带气体，又高速流 动，在密封管路内下降至水底，再经45度角转弯喷嘴，喷入池底。此时 水气分离，气体浮向水面，而水流则借喷射的能量，沿池底将沉淀的污物 冲向集污出口，再经回水管3进入下一级的加气过滤槽2和蓄水池1。如 此循环往复，使水体不停运动，溶解氧越来越高，水质越来越清澈透明。 池内水流状况见图1。本实用新型不用消耗能源，即可使水得到曝气、增 氧、过滤、水体运动等多项功能。其中最值得说明的是它的运气量，水越 深运气量越大。本实用新型具有高效的去污净水功能，可谓巧夺天功。在 蓄水池1中可用来养鱼，既获得经济效益，又可减少水中的微生物。本实 用新型可用于对水库、湖泊、江河中的水进行净化处理。
