申请日2003.03.19
公开(公告)日2004.04.07
IPC分类号E03C1/12; E03D1/012
摘要

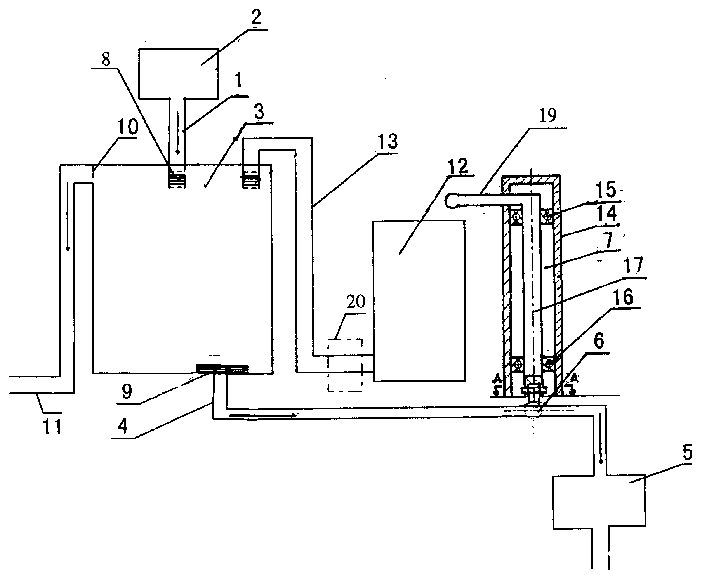

本实用新型是一种用于冲洗便池的废水使用装置，涉及集、配水设备技术领域。由管道1的两端分别与废水源容器2的出水孔和集水箱3相连通;管道4的两端分别与集水箱底外侧面和便池5的进水孔相连通;在其近便池的管道上安装有水源开关6，该开关柄与控制机构7相连接组成。它能最大限度地利用日常生活废水冲洗便池，节省清洁用水，具有显著的社会经济效益。
権利要求書
1、本实用新型是一种用于冲洗便池的废水使用装置，包括集水箱、管道及水 源开关，其特征在于：管道(1)一端与废水源容器(2)的出孔相连通，另一端与集 水箱(3)相连通;管道(4)一端与集水箱底面(或侧面)相连通，另一端与便池(5) 的进水孔相连通;在其近便池一段的管道上安装有水源开关(6)，该开关柄与开 关控制机构(7)相连接。
2、如权利要求所述的废水使用装置，其特征在于：在管道(1)的出水口与管 道(4)的进水口处分别安装有过滤网(8)与(9)。
3、如权利要求1所述的废水使用装置，其特征在于：集水箱的上侧面开有溢 水孔(10)，该孔与溢水管(11)相连通。
4、如权利要求1所述的废水使用装置，其特征在于：废水源容器可以有若干 个，包括泵式排水洗衣机(12)的排水管(13)与集水箱相连通。
5、如权利要求1所述的废水使用装置，其特征在于：水源开关为球阀。
6、如权利要求1所述的废水使用装置，其特征在于：开关控制机构(7)由壳 体(14)、位于壳体上内侧的上轴承(15)、位于壳体下内侧的下轴承(16)、位于上、 下轴承中心部位的曲柄连杆(17)组成，该连杆头部的凹槽与球阀开关柄保持卡 式连接。
说明书
一种用于冲洗便池的废水使用装置
技术领域：
本实用新型是一种用于冲洗便池的废水使用装置，涉及集水、配水设备技术 领域。
背景技术：
在现有技术中，家用便池往往是直接使用自来水冲洗便池。对于公用厕所， 一般采用小容积冲水箱，或用延迟冲水时间的方式，试图达到节约用水的目的。 但无论采用何种方式，都得使用清洁的自来水，造成对水资源的浪费。
本实用新型的目的是为了提供一种主要使用生活废水，不用或少用自来水 冲洗便池的废水使用装置。
发明内容：
本实用新型的目的可以通过以下技术措施来实现：
位于集水箱上内侧的管道，一端与废水源容器的出水孔相连通，另一端与集 水箱相连通。位于集水箱下外侧的管道，一端与集水箱底侧面相连通，另一端与 便池的进水孔相连通。在近便池一段的管道上，安装有水源开关，该开关柄与开 关控制机构相连接，通过控制机构实现开关操作。
位于集水箱中的每一根管道，其进、出水口安装有过滤网，以防杂物阻塞管 道。集水箱的上侧面开有溢水孔，该孔与溢水管相连通，当集水箱中的水位超过 溢水孔时，可将多余的水排放出去。废水源容器可以有若干个，包括洗面池、洗 手池、洗衣台、浴池及泵式排水洗衣机的排水管与集水箱相连通，若为非泵式洗 衣机可在排水管上安装小型抽水泵，使其排除的废水能收集到集水箱中。水源 开关为球阀。开关控制机构由壳体、位于壳体上内侧的上轴承、位于壳体下内侧 的下轴承以及位于上、下轴承中心部位的曲柄连杆组成。该连杆头部的凹槽与 球阀开关柄保持卡式连接，当左右掀动曲柄连杆的连杆手柄时，通过其连杆带动 球阀开关向左、右方向转动，以达到开启或关闭水源的目的。开关控制机构固定
本实用新型的显著优点在于能最大限度地利用人们日常生活中产生的废水 冲洗便池，可节省大量的清洁用水，可减少大量的污染水。我国人口众多，又是 一个贫水国家，节省用水具有十分重要的现时意义，因此它具有良好的经济效益 和社会效益。
