申请日2003.02.19
公开(公告)日2004.02.11
IPC分类号E03D5/01; E03C1/14
摘要
本实用新型涉及对卫生间抽水马桶和洗脸盘上的污水利用的一种改进。它包括座便器，带有溢水管和进水口的底水箱，装在底水器内的高压泵，该高压泵的出水口与座便器上带多个喷水嘴的导管连接;这样，座便器内的喷水嘴在高压泵的增压后，能彻底冲刷座便器内壁上的污物粘结，同时也避开了底水箱内要放置启闭阀而造成水漏的现象。节水型污水净化输送装置包括通过水管与洗脸盘排污口依次连接的三通阀、过滤容器、储水管和底水箱。其中底水箱内的溢水管管口高度低于洗脸盘的排污口高度，以保证洗脸盘上的水能自然排放到底水箱内而不积水。它具有净化后的水无色、无臭味、冲刷干净、无污结等优点，特别运用于装配在家庭卫生间内的使用。
権利要求書
1、一种高压喷射的抽水马桶，它包括座便器(7)，装在座便器(7)上 带有溢水管(5)和进水口的底水箱(4)，其特征在于：底水箱(4)内装有 高压泵(6)，该高压泵(6)的出水口与座便器(7)上带多个喷水嘴(11) 的导管(12)相连接，高压泵(6)的进水口位于底水箱(4)的底部。
2、按照权利要求1所述的高压喷射抽水马桶，其特征在于：高压泵(6) 为手动或自动高压自吸泵。
3、按照权利要求1或2所述的高压喷射抽水马桶，其特征在于：喷水 咀(11)至少设有一个前喷咀(11-1)一个后喷咀(11-2)和一个下喷咀 (1-3)。

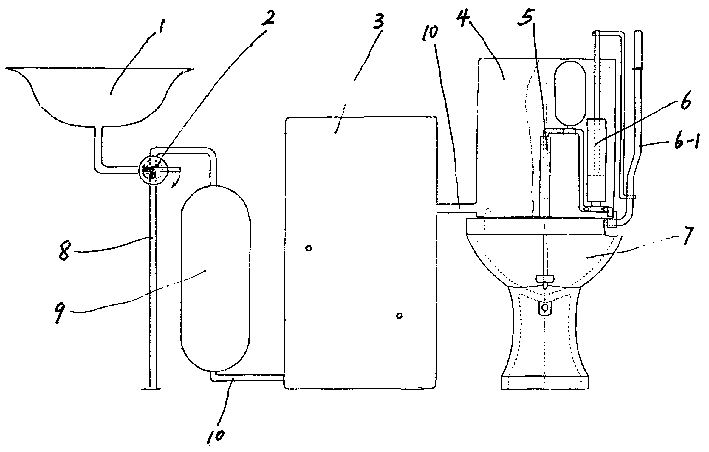

4、一种与抽水马桶相配套使用的节水型污水净化输送装置，它包括通 过水管(10)与洗脸盘(1)排污口依次连接的过滤容器(9)、储水箱(3) 和底水箱(4)，其中溢水管(5)的管口高度底于洗脸盘(1)的排污口高度。
5、按照权利要求4所述的节水型污水净化输送装置，其特征在于：过 滤容器(9)与洗脸盘(1)之间的水管(10)上设有一个三通阀(2)，该三 通阀(2)的另一接口连有排污管(8)。
6、按照权利要求4或5所述的节水型污水净化输送装置，其特征在于： 过滤容器(9)的出水口位于底部，并与储水箱(3)底部的进水口水管(10) 连接。
说明书
一种高压喷射的抽水马桶和节水型污水净化输送装置
技术领域
本实用新型涉及对卫生间抽水马桶和洗脸盘上的污水利用的一种改进。
技术背景
现有卫生间的抽水马桶，都是利用座便器水箱上的水，通过开启阀门自 然排放，来冲洗座便器内的污物。它存在两个弊病，一方面由于自然落水的 压力不足，往往对于粘结在座便器内的污物冲刷不干净;另一方面，由于启 闭阀门关闭不严密，水箱要漏水，造成水的大量浪费。
对于卫生间的洗脸盘的污水，人们为了节约用水，往往将洗脸盘内使用 过的水，再直接放入底水箱内再次利用，尽管这种方式简单、方便，又节约 水源;但忽视了对一次水有选择使用的考虑，因为一次使用后的水有可能其 PH值偏离7-8数值(如皂水)，这种水排入到化粪池内，减弱了化粪池净化 处理的效果，因此，要对一次使用后的水有所选择。
实用新型内容
本实用新型的一个目的在于提供一种在座便器内能高压喷射抽水马桶。 它的技术方案是这样的：它包括座便器，装在座便器上带有溢水管和进水口 的底水箱，底水器内装有高压泵，该高压泵的出水口与座便器上带多个喷水 咀的导管连接，而高压泵的进水口位于底水箱的底部，这样，座便器内的喷 水咀在高压泵的增压后，喷出水的冲击力比原来强的多，从而能彻底冲刷座 便器内壁上的污物粘结，同时也避开了底水箱内要放置启闭阀而造成水漏的 现象，达到本发明之目的。它与已有技术相比，具有出水压力大、冲刷干净、 无污结、用水量少等优点。
本实用新型中的高压泵，既可以用电动高压自吸泵，也可以用手动高压 吸水泵。
本实用新型的另一个目的在于提供一种既能充分利用使用后的污水，又 能在输送过程对该污水进行净化处理或有选择排放的输送装置。它的技术方 案是这样的：包括通过水管与洗脸盘排污口依次连接的三通阀、过滤容器、 储水管和底水箱。其中底水箱内的溢水管管口高度低于洗脸盘的排污口高 度，以保证洗脸盘上的水能自然排放到底水箱内而不积水。
它与已有技术相比，具有水利用率高，净化后的水无色、无臭味等优点， 特别运用于装配在家庭卫生间内的使用。
