申请日2018.01.31
公开(公告)日2018.06.19
IPC分类号C02F9/10
摘要
本发明涉及医用器材技术领域，尤其是一种组合式医疗废水收集处理装置。该组合式医疗废水收集处理装置的灭菌过滤腔和深度杀菌腔的接触端、深度杀菌腔和除味腔的接触端分别固定有第一弹性面层和第二弹性面层，第一弹性面层和第二弹性面层的半球形凹面上设置有“Y”型缝;灭菌过滤腔内设置有初步灭菌装置和过滤装置;深度灭菌腔内壁左右两侧对称设置有加热板;除味腔内设置有除味装置，除味腔左右两侧设置有排液机构;支撑架下板面上设置有废液桶容纳固定机构。本发明的一种组合式医疗废水收集处理装置能够实现快速拆装，便于精准高效地对装置故障点进行检修，保障废液在各环节的处理过程均具备充足的处理时间，处理后的废液无异味。
权利要求书

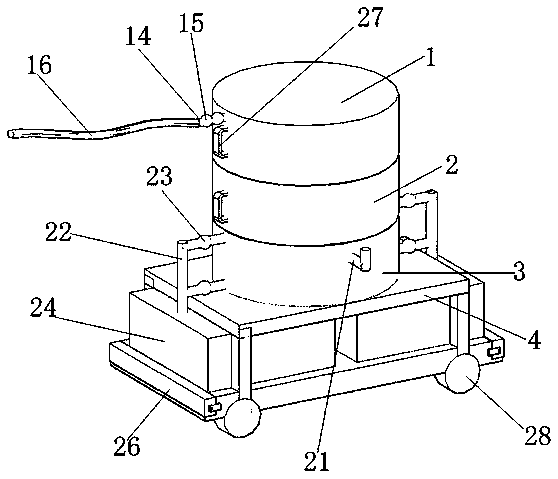

1.一种组合式医疗废水收集处理装置，包括由上至下依次设置的灭菌过滤腔(1)、深度杀菌腔(2)、除味腔(3)和支撑架(4)，其特征在于：所述灭菌过滤腔(1)和深度杀菌腔(2)的接触端、深度杀菌腔(2)和除味腔(3)的接触端分别固定有第一弹性面层(5)和第二弹性面层(6)，所述第一弹性面层(5)和第二弹性面层(6)上均设置有多个半球形凹面(7)，半球形凹面(7)上设置有“Y”型缝(8);所述灭菌过滤腔(1)侧壁顶部设置有吸液机构，灭菌过滤腔(1)内设置有初步灭菌装置(17)和过滤装置(18);所述深度灭菌腔(2)内壁左右两侧对称设置有加热板(9);所述除味腔(3)内设置有除味装置，除味腔(3)左右两侧设置有排液机构;所述支撑架(4)包括上板面、下板面和位于上板面与下面板之间的四个连接柱，支撑架(4)的上板面与除味腔(3)底部一体成型，支撑架(4)下板面上设置有废液桶容纳固定机构。
2.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述灭菌过滤腔(1)和深度杀菌腔(2)内壁底部均设置环形凹面(10)，环形凹面(10)上设置有内螺纹，所述深度杀菌腔(2)和除味腔(3)顶部均设置有与环形凹面(10)相对应的环形凸缘(11)，环形凸缘(11)外表面设置有外螺纹，灭菌过滤腔(1)顶部、深度杀菌腔(2)的环形凸缘顶(11)部以及除味腔的环形凸缘(11)顶部均设置有封顶(12)。
3.如权利要求2所述的一种组合式医疗废水收集处理装置，其特征在于：所述第一弹性面层(5)的边缘挤压固定于灭菌过滤腔(1)环形凹面(10)顶部与深度杀菌腔(2)环形凸缘(11)顶部的接触端，所述第二弹性面层(6)的边缘挤压固定于深度杀菌腔(2)环形凹面(10)顶部与除味腔(3)环形凸缘(11)顶部的接触端，所述深度杀菌腔(2)的封顶(12)上设置有与第一弹性面层(5)的半球形凹面(7)相配合的开口(13)，所述除味腔(3)的封顶(12)上设置有与第二弹性面层(6)的半球形凹面(7)相配合的开口(13)。
4.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述第一弹性面层(5)和第二弹性面层(6)均采用医用橡胶材料制成，第一弹性面层(5)的厚度大于第二弹性面层(6)的厚度，第一弹性面层(5)的半球形凹面(7)数量小于第二弹性面层(6)的半球形凹面(7)数量。
5.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述吸液机构包括与灭菌过滤腔侧壁一体成型的进液口(14)、设置于进液口(14)上的小型吸液泵(15)和止回阀、与进液口(14)固定连接的吸液软管(16)。
6.如权利要求2所述的一种组合式医疗废水收集处理装置，其特征在于：所述初步灭菌装置(17)为固定于灭菌过滤腔(1)封顶(12)下表面的紫外灭菌灯，所述过滤装置(18)为薄膜滤菌器、陶瓷滤菌器、石棉滤菌器或烧结玻璃滤菌器。
7.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述除味装置包括设置于除味腔(3)底部的除味剂容纳腔(19)、设置于除味剂容纳腔(19)顶部的雾化喷嘴(20)和与除味剂容纳腔(19)顶部连通并延伸至除味腔(3)外壁的加药管(21)。
8.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述排液机构包括对称设置于除味腔(3)顶部的上出液口、对称设置于除味腔底部的下出液口和对称设置于除味腔左右两侧的“F”型出液管(22)，“F”型出液管(22)的上端横管与上出液口连通，“F”型出液管(22)的下端横管与下出液口连通，“F”型出液管(22)的上端横管和下端横管上均设置有止回阀(23)，“F”型出液管(22)的纵管末端接入废液桶(24)中。
9.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述废液桶容纳固定机构包括左右对称设置于支撑架(4)下板面顶部的两个凹槽(25)和左右对称铰接于支撑架(4)下板面左右两端的挡板(26)，挡板(26)高度与凹槽(25)深度相同，挡板(26)上设置有扣合件。
10.如权利要求1所述的一种组合式医疗废水收集处理装置，其特征在于：所述灭菌过滤腔(1)、深度杀菌腔(2)和除味腔(3)侧壁外部均设置有旋拧把手(27)，所述支撑架(4)底部设置有四个万向轮(28)。
说明书
一种组合式医疗废水收集处理装置
技术领域
本发明涉及医用器材技术领域，尤其是一种组合式医疗废水收集处理装置。
背景技术
医疗废液是指从医院诊疗室、化验室、病房、手术室等区域排放的污水，由于医疗废液来源复杂，含有大量病原细菌、病毒和化学药剂，因此属于国家严格控制的一类污染物，必须对废液进行合理地处理后才能进行排放。现阶段医院在处理医疗废液时多采用收集装置统一收集起来，再经医院的各处理站处理后排入相应的处理系统，然而在废料收集过程和废料收集后的运输过程中均有可能因为操作不当而引起医护人员和废液运输人员的不慎感染，其根本原因在于废液的收集过程未对废液进行初步杀菌、灭毒处理。为了解决这一问题，已有部分废液收集装置加设了废液处理功能。
中国专利申请CN106964003A公开的一种医疗废液收集装置，包括箱体，箱体内设有杀菌室、杀菌室下方设有滤液箱，两个滤液箱中间还设有三个膜过滤管，废液进入杀菌室后流入膜过滤管，由膜过滤管利用反渗透技术过滤掉废液中的一些病毒，从膜过滤管分别分离出含有少量细菌和病毒的液体和含有较多病菌的液体，对这两种液体分别进行进一步杀菌。该装置降低了二次污染的可能性，提升了废液收集的安全性。但是上述装置在使用时仍存在诸多弊端，例如：用于废液收集和处理的各腔室之间结构复杂，当某一腔室内出现故障时检修过程繁琐;废液在各腔室内进行处理的时间不能灵活控制，容易出现废液还未处理完全就被排至下一腔室的现象;医疗废液存在异味，在加热处理后其气味更加刺鼻，未经过除味处理的情况下易造成废液收集操作人员不适。
因此，如何提供一种组合式医疗废水收集处理装置，结构层次简单分明，能够快速拆装，提高装置检修效率，减少装置维修过程的人力物力损耗，且废液在各处理环节均具备充足的处理时间，处理后的废液无异味，是本领域技术人员亟待解决的问题。
发明内容
本发明的目的在于提供一种组合式医疗废水收集处理装置，结构设计新颖，制造成本低，移动和操作方便，克服前述现有技术存在的不足，实现快速拆装，便于精准高效地对装置故障点进行检修，保障废液在各环节的处理过程均具备充足的处理时间，处理后的废液无异味。
本发明解决其技术问题所采取的技术方案是：
一种组合式医疗废水收集处理装置，包括由上至下依次设置的灭菌过滤腔、深度杀菌腔、除味腔和支撑架，灭菌过滤腔用于对废液进行初步灭菌和过滤，深度杀菌腔用于彻底杀灭废液中的细菌和病毒，除味腔用于去除废液中的异味，支撑架用于支撑灭菌过滤腔、深度杀菌腔和除味腔，并容纳用于收集废液的废液桶;所述灭菌过滤腔和深度杀菌腔的接触端、深度杀菌腔和除味腔的接触端分别固定有第一弹性面层和第二弹性面层，所述第一弹性面层和第二弹性面层上均设置有多个半球形凹面，半球形凹面上设置有“Y”型缝，当灭菌过滤腔和深度杀菌腔中的液体达到一定重量时，第一弹性面层和第二弹性面层上的“Y”型缝在压力作用下逐渐扩张成微型三角星状，废液经微型三角星状开口流入下一腔室，利用第一弹性面层和第二弹性面层在一定压力下的形变特性保障了废液在灭菌过滤腔和深度杀菌腔内具备足够的处理时间;所述灭菌过滤腔侧壁顶部设置有吸液机构，用于将待处理的医疗废液吸入灭菌过滤腔内，灭菌过滤腔内设置有用于初步灭菌的初步灭菌装置和用于对医疗废液中的杂质、细菌和病毒进行过滤的过滤装置;所述深度灭菌腔内壁左右两侧对称设置有用于高温灭菌的加热板;所述除味腔内设置有用于去除医疗废液中异味的除味装置，除味腔左右两侧设置有用于排出处理后的医疗废液的排液机构;所述支撑架包括上板面、下板面和位于上板面与下面板之间的四个连接柱，支撑架架的上板面与除味腔底部一体成型，支撑架下板面上设置有废液桶容纳固定机构。
进一步的，所述灭菌过滤腔和深度杀菌腔内壁底部均设置环形凹面，环形凹面上设置有内螺纹，所述深度杀菌腔和除味腔顶部均设置有与环形凹面相对应的环形凸缘，环形凸缘外表面设置有外螺纹，灭菌过滤腔顶部、深度杀菌腔的环形凸缘顶部以及除味腔的环形凸缘顶部均设置有封顶，灭菌过滤腔、深度杀菌腔、除味腔通过环形凹面上的内螺纹和环形凸缘上的外螺纹由上至下旋拧连接。
进一步的，所述第一弹性面层的边缘挤压固定于灭菌过滤腔环形凹面顶部与深度杀菌腔环形凸缘顶部的接触端，所述第二弹性面层的边缘挤压固定于深度杀菌腔环形凹面顶部与除味腔环形凸缘顶部的接触端，所述深度杀菌腔的封顶上设置有与第一弹性面层的半球形凹面相配合的开口，深度杀菌腔的封顶用于支撑第一弹性面层，所述除味腔的封顶上设置有与第二弹性面层的半球形凹面相配合的开口，除味腔的封顶用于支撑第二弹性面层。
进一步的，所述第一弹性面层和第二弹性面层均采用医用橡胶材料制成，由于医用橡胶材料自身的密封性使得第一弹性面层和第二弹性面层的半球形凹面上的“Y”型缝在压力较小时处于密闭状态，当压力超过一定值时“Y”型缝扩张成微型三角星形，第一弹性面层的厚度大于第二弹性面层的厚度，第一弹性面层的半球形凹面数量小于第二弹性面层的半球形凹面数量，第一弹性面层和第二弹性面层厚度及半球形凹面数量的设置有利于确保深度杀菌腔内废液流速大于灭菌过滤腔内废液流速，有效防止深度杀菌腔内液体因流出不及时引起的处理时间延迟。
进一步的，所述吸液机构包括与灭菌过滤腔侧壁一体成型的进液口、设置于进液口上的小型吸液泵和止回阀、与进液口固定连接的吸液软管，小型吸液泵设置于进液口上，确保了小型吸液泵使用过程中的稳定性，进液口末端连接吸液软管，有利于针对所需吸液位置灵活调整废液入口方向。
进一步的，所述初步灭菌装置为固定于灭菌过滤腔封顶下表面的紫外灭菌灯，所述过滤装置为薄膜滤菌器、陶瓷滤菌器、石棉滤菌器或烧结玻璃滤菌器。
进一步的，所述除味装置包括设置于除味腔底部的除味剂容纳腔、设置于除味剂容纳腔顶部的雾化喷嘴和与除味剂容纳腔顶部连通并延伸至除味腔外壁的加药管，位于除味腔外部的加药管管段的管口朝上且设置有密封塞，除味剂容纳腔顶部设置的雾化喷嘴有利于增大除味剂与除味腔内的废液的接触反应面积。
进一步的，所述排液机构包括对称设置于除味腔顶部的上出液口、对称设置于除味腔底部的下出液口和对称设置于除味腔左右两侧的“F”型出液管，“F”型出液管的上端横管与上出液口连通，“F”型出液管的下端横管与下出液口连通，“F”型出液管的上端横管和下端横管上均设置有止回阀，“F”型出液管的纵管末端接入废液桶中，装置运行时仅“F”型出液管上端横管的止回阀处于打开状态，废液经“F”型出液管上端横管流出后流入废液桶，确保了废液在除味腔内的除味反应时间，当需要排空除味腔内废液时，“F”型出液管下端横管上的止回阀打开。
进一步的，所述废液桶容纳固定机构包括左右对称设置于支撑架下板面顶部的两个凹槽和左右对称铰接于支撑架下板面左右两端的挡板，挡板高度与凹槽深度相同，挡板上设置有扣合件，凹槽用于限制并固定废液桶的位置，挡板和凹槽配合使用，增强了废液桶收集废液过程中的稳定性和更换废液桶时的灵活性。
进一步的，所述灭菌过滤腔、深度杀菌腔和除味腔侧壁外部均设置有旋拧把手，通过旋拧把手能够方便地拆装本发明的组合式医疗废水收集处理装置，所述支撑架底部设置有四个万向轮，便于本发明的组合式医疗废水收集处理装置的移动。
本发明的有益效果是：与现有技术相比，本发明的一种组合式医疗废水收集处理装置具有以下有益效果：(1)结构设计新颖，灭菌过滤腔、深度杀菌腔和除味腔采用旋拧连接的方式，便于快速拆装，当装置某一腔室出现故障时能够精准高效地对故障点进行检修，提高检修效率，节约检修成本;(2)灭菌过滤腔和深度杀菌腔的接触端挤压固定有第一弹性面层，深度杀菌腔和除味腔的接触端挤压固定有第二弹性面层，第一弹性面层和第二弹性面层均采用医用橡胶材料制成，由于医用橡胶材料具备密封性，使第一弹性面层和第二弹性面层上的“Y”型缝在压力较小时处于密闭状态，仅当灭菌过滤腔和深度杀菌腔中的液体达到一定重量时，第一弹性面层和第二弹性面层上的“Y”型缝在压力作用下逐渐扩张成微型三角星状，废液经微型三角星状开口流入下一腔室，利用第一弹性面层和第二弹性面层在一定压力下的形变特性保障了废液在灭菌过滤腔和深度杀菌腔内具备足够的处理时间;(3)除味腔左右两侧对称设置“F”型出液管，装置运行时仅“F”型出液管上端横管的止回阀处于打开状态，废液经“F”型出液管上端横管流出后流入废液桶，确保了废液在除味腔内的除味反应时间，当需要排空除味腔内废液时，“F”型出液管下端横管上的止回阀打开，便于废液彻底排除;(4)通过调整第一弹性面层和第二弹性面层的厚度和半球形凹面的数量关系，确保深度杀菌腔内废液流速大于灭菌过滤腔内废液流速，有效防止深度杀菌腔内液体因流出不及时引起的处理时间延迟;(5)设置有废液桶容纳固定机构，凹槽用于限制并固定废液桶的位置，挡板和凹槽配合使用，增强了废液桶收集废液过程中的稳定性和更换废液桶时的灵活性;(6)废液的吸液角度调整灵活，对进入装置内的废液依次进行初步杀菌、过滤、深度杀菌、除味处理，确保处理后的医疗废液不会影响废液收集人员及废液运输人员身体健康造成损害。
