申请日2004.03.29
公开(公告)日2005.07.20
IPC分类号C02F1/78
摘要
一种结构简单、安全简便的医院用污水臭氧处理器。技术方案是：包括柜体，柜体内设置有过滤层将柜体分为清水区和污水区，在污水区内设置有一定数量比重小于1的滤料形成的滤料层，在柜体侧壁上设置有进水管，进水管与污水泵相连接，在进水管内设置有水气混合器，在柜体侧壁上部设置有出水管，在柜体底壁上设置有污泥固形物出口，在柜体顶部设置有出气口，在柜体上设置有臭氧发生器，臭氧发生器的臭氧出口设置在进水管内水气混合器的里侧，另在柜体上设置有电控柜，电控柜通过电线与污水泵、臭氧发生器、出水管电磁阀、进水管电磁阀以及污泥固形物出口的电磁阀相连。
权利要求书
1、医院用污水臭氧处理器，其特征是包括柜体，柜体内设置有过滤层将柜体分 为清水区和污水区，在污水区内设置有一定数量比重小于1的滤料形成的滤 料层，在柜体侧壁上设置有进水管，进水管与污水泵相连接，在进水管内设 置有水气混合器，在柜体侧壁上部设置有出水管，在柜体底壁上设置有污泥 固形物出口，在柜体顶部设置有出气口，在柜体上设置有臭氧发生器，臭氧 发生器的臭氧出口设置在进水管内水气混合器的里侧，另在柜体上设置有电 控柜，电控柜通过电线与污水泵、臭氧发生器、出水管电磁阀、进水管电磁 阀以及污泥固形物出口的电磁阀相连。
2、根据权利要求1所述的医院用污水臭氧处理器，其特征是所述柜体的底部设 置有一个向上的斜面。
3、根据权利要求1或2所述的医院用污水臭氧处理器，其特征是在柜体顶部设 置有检修口，出气口设置在检修口上。
4、根据权利要求3所述的医院用污水臭氧处理器，其特征是所述的过滤层是由 石英砂组成的。
说明书
医院用污水臭氧处理器
技术领域
本实用新型属于污水处理器装置领域，尤其是一种医院用污水臭氧处理器。
背景技术
目前，医院常用的污水均是通过消毒后，直接排放到污水管道中。常用的污 水消毒的消毒剂有氯(包括液氯和气氯)、次氯酸钠和二氧化氯，还有臭氧和紫 外线。氯制消毒剂杀灭细菌效果好，但杀灭病毒效果一般，惟独臭氧和紫外线对 细菌病毒都有很好的灭杀效果，但紫外线对悬浮物较多的污水灭菌效果差，臭氧 还对氮、磷、氨、苯等有机物和化学成分进行分解，消除这些有害成分对人的危 害，但是臭氧运行管理具有一定的危险性，操作复杂，目前还没有适合医院用的 污水臭氧处理器。
实用新型内容
本实用新型的目的是提供一种结构简单、安全简便的医院用污水臭氧处理 器。
本实用新型的技术方案是：医院用污水臭氧处理器，其特征是包括柜体，柜 体内设置有过滤层将柜体分为清水区和污水区，在污水区内设置有一定数量比重 小于1的滤料形成的滤料层，在柜体侧壁上设置有进水管，进水管与污水泵相连 接，在进水管内设置有水气混合器，在柜体侧壁上部设置有出水管，在柜体底壁 上设置有污泥固形物出口，在柜体顶部设置有出气口，在柜体上设置有臭氧发生 器，臭氧发生器的臭氧出口设置在进水管内水气混合器的里侧，另在柜体上设置 有电控柜，电控柜通过电线与污水泵、臭氧发生器、出水管电磁阀、进水管电磁 阀以及污泥固形物出口的电磁阀相连。
所述柜体的底部设置有一个向上的斜面。
在柜体顶部设置有检修口，出气口设置在检修口上。
所述的过滤层是由石英砂组成的。

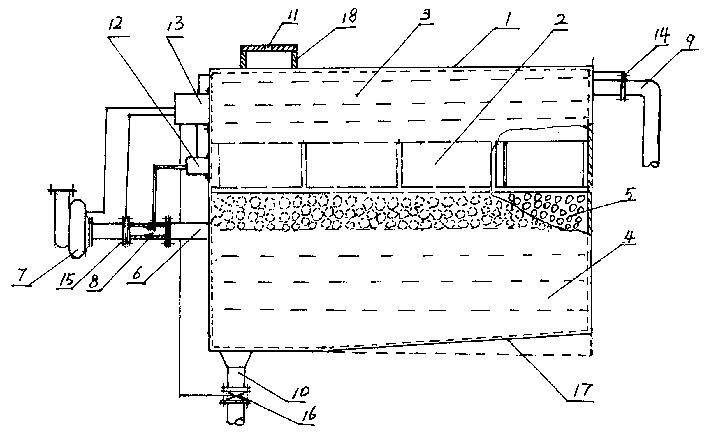

本实用新型的效果是：医院污水臭氧处理器为柜式结构，主要由处理器柜体、 过滤层、进水管、出水管、污水泵、水气混合器、臭氧发生器、出气口等组成。 处理器主体分为三个部分，下部为污水区，中间为过滤层，过滤层上部为清水区， 医院污水由水泵抽送到处理器的污水区，在污水区的上部由于进水的流速较快， 使上部形成一个急流区，而污水区的下部形成一个静流区，根据固液分离理论， 固形物将由水流速快的区域向水流速慢的区域聚集，理论上称为游离，这样会使 固形物沉积在处理器的下部，当固形无沉积到一定程度时，打开固形物出口的电 磁阀，将固形物排出。
污水过滤层是由石英砂组成的，而且污水区内设置的比重小于1的滤料也能 够起到过滤的作用，还可以使臭氧气体均匀地分布在水中，灭杀污水中的细菌和 病毒。当处理器内有水时，比重小于1的滤料会漂浮在石英过滤层的下部，一方 面保护石英过滤层，同时也能够起到过滤污水的作用，浮球的表面在过滤的过程 中，会吸附很多的悬浮物，这样就必须对它进行冲洗，以避免更换滤料，进入污 水臭氧处理器的污水由于污水泵的作用，流速很快，它会对水流混合部分的比重 小于1的滤料进行清洗，由于滤料上浮的特点，吸附悬浮物会沉到下面，这样便 于冲洗并加强过滤效果。柜体底部设置有一个斜面是为了便于排出沉积的固形 物。
本实用新型是为医院污水处理而研制的一种新型污水处理器，它首次将臭氧 座位主体消毒剂对处理器中的污水进行消毒，臭氧能够充分灭杀污水中的细菌和 病毒，并分解水中的有机物质，本臭氧处理器在处理污水的过程中能够将水中的 固形物分离，使经过处理后的医疗污水达到国家规定的排放标准。本结构具有结 构简单、运行安全的特点，解决了过去臭氧消毒中存在的安全问题。
