申请日2018.01.31
公开(公告)日2018.07.03
IPC分类号E03C1/12; E03B1/04; C02F9/02
摘要

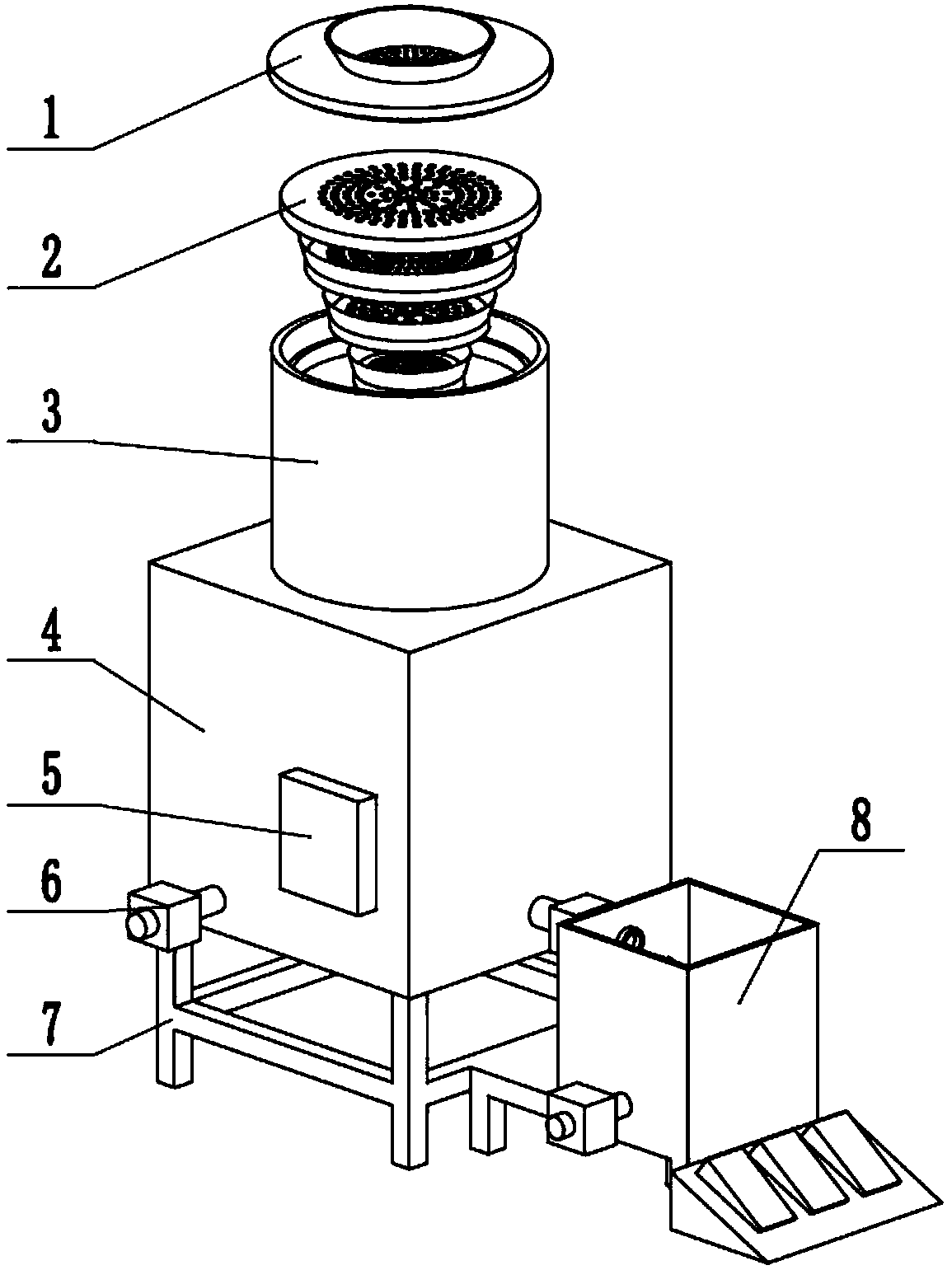

一种家庭废水净化处理多用装置，属于家庭废水净化领域，包括过滤盖、过滤网组合结构、过滤桶、储水箱、控制盒、电动水阀一、支撑腿和拖把清洗结构，所述支撑腿支撑着储水箱，所述储水箱的一侧安装着电动水阀一，相邻一侧安装着拖把清洗结构，拖把清洗结构位置低于储水箱，并且储水箱和拖把清洗结构相连接，电动水阀一通向冲厕马桶，所述控制盒安装在储水箱表面，所述过滤桶安装在储水箱上部，并且两者相连通，所述过滤网组合结构安装在过滤桶内，所述过滤桶的上部开口处安装着过滤盖。该发明综合了废水过滤及拖把清洗功能和废水冲厕功能，使废水处理多用，真正做到废水的有效利用，高效方便。
权利要求书
1.一种家庭废水净化处理多用装置，包括过滤盖、过滤网组合结构、过滤桶、储水箱、控制盒、电动水阀一、支撑腿和拖把清洗结构，其特征在于：所述支撑腿支撑着储水箱，所述储水箱的一侧安装着电动水阀一，相邻一侧安装着拖把清洗结构，拖把清洗结构位置低于储水箱，并且储水箱和拖把清洗结构相连接，电动水阀一通向冲厕马桶，所述控制盒安装在储水箱表面，所述过滤桶安装在储水箱上部，并且两者相连通，所述过滤网组合结构安装在过滤桶内，所述过滤桶的上部开口处安装着过滤盖。
2.如权利要求1所述的一种家庭废水净化处理多用装置，其特征在于：所述过滤盖是由过滤盖底座、遮挡板和粗过滤网组成的，所述过滤盖底座为圆形，其直径大于过滤桶直径，过滤盖底座底面边缘有圆柱环凸起，可以扣到过滤桶上，所述粗过滤网位于过滤盖底座中央，所述遮挡板位于过滤盖底座上面，围绕粗过滤网一周，并且遮挡板倾斜度数在10～35度。
3.如权利要求1所述的一种家庭废水净化处理多用装置，其特征在于：所述过滤桶是由过滤桶框架、细过滤网槽、油污过滤网槽、杀菌消毒网槽、活性炭过滤网槽和倾斜固定板组成的，所述过滤桶框架外壳为圆柱形，内部中空，内部从上到下以此分布着细过滤网槽、油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽，所述细过滤网槽边缘为圆环形凹槽，且其边缘不倾斜，所述油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘也都为圆环形凹槽，所述倾斜固定板分布在油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘，形状为圆锥面一样的形状，且其倾斜度数为15度到35度。
4.如权利要求1所述的一种家庭废水净化处理多用装置，其特征在于：所述过滤网组合结构是由细过滤网、油污过滤网、杀菌消毒网、活性炭过滤网和侧边倾斜板组成的，所述细过滤网、油污过滤网、杀菌消毒网和活性炭过滤网的底面一侧的边缘都具有圆柱环凸起，分别与细过滤网槽、油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘圆环形凹槽相配合，所述细过滤网的边缘不倾斜，所述油污过滤网、杀菌消毒网和活性炭过滤网的边缘都分布有圆锥面形状的侧边倾斜板，与倾斜固定板贴合，其倾斜度数和倾斜固定板相同。
5.如权利要求1所述的一种家庭废水净化处理多用装置，其特征在于：所述拖把清洗结构是由电动水阀二、电动水阀三、清洗槽、旋转架、脚踏开关和电机组成的，所述电动水阀二一端和储水箱底部连通，另一端接入清洗槽，所述清洗槽内部装有旋转架，所述旋转架是由底部的圆形底盘和底盘上的5～7根小立柱组成，小立柱截面积不超过1平方厘米，所述电机安装在清洗槽底部，其输出端连接着旋转架，所述电动水阀三安装在清洗槽侧面底部，所述脚踏开关安放在清洗槽外部一侧。
6.如权利要求1所述的一种家庭废水净化处理多用装置，其特征在于：所述拖把清洗结构的脚踏开关上面有三个开关，分别对应开关电动水阀二、电动水阀三和电机，所述控制盒内部具有必要的控制芯片和必要电路，对电动水阀一、脚踏开关、电动水阀二、电动水阀三和电机进行控制以及信号传输。
说明书
一种家庭废水净化处理多用装置
技术领域
本发明涉及一种家庭废水处理装置，具体地说是一种家庭废水净化处理多用装置，属于家庭废水净化领域。
背景技术
家庭废水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，由于普通家庭中不良的费水习惯很多，如先洗土豆、胡萝卜后再削皮，冲洗后再摘择蔬菜;用水期间去开门、接电话、换电视频道不关水龙头;停水时忘关水龙头，来水时水流没人管;洗手、刷牙、洗脸时不关水龙头等等造成了水资源的流失成为生活废水。
对于家庭中产生的废水虽然有一些家庭进行存储利用，但是大部分家庭都是都是浪费掉，这种情况的最大原因就是没有简单方便的废水处理收集装置。
所以，本发明将提供一种家庭废水净化处理多用装置，来解决上述问题。
发明内容
针对上述不足，本发明提供了一种家庭废水净化处理多用装置。
本发明是通过以下技术方案实现的：一种家庭废水净化处理多用装置，包括过滤盖、过滤网组合结构、过滤桶、储水箱、控制盒、电动水阀一、支撑腿和拖把清洗结构，其特征在于：所述支撑腿支撑着储水箱，所述储水箱的一侧安装着电动水阀一，相邻一侧安装着拖把清洗结构，拖把清洗结构位置低于储水箱，并且储水箱和拖把清洗结构相连接，电动水阀一通向冲厕马桶，所述控制盒安装在储水箱表面，所述过滤桶安装在储水箱上部，并且两者相连通，所述过滤网组合结构安装在过滤桶内，所述过滤桶的上部开口处安装着过滤盖。
优选的，所述过滤盖是由过滤盖底座、遮挡板和粗过滤网组成的，所述过滤盖底座为圆形，其直径大于过滤桶直径，过滤盖底座底面边缘有圆柱环凸起，可以扣到过滤桶上，所述粗过滤网位于过滤盖底座中央，所述遮挡板位于过滤盖底座上面，围绕粗过滤网一周，并且遮挡板倾斜度数在10～35度。
优选的，所述过滤桶是由过滤桶框架、细过滤网槽、油污过滤网槽、杀菌消毒网槽、活性炭过滤网槽和倾斜固定板组成的，所述过滤桶框架外壳为圆柱形，内部中空，内部从上到下以此分布着细过滤网槽、油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽，所述细过滤网槽边缘为圆环形凹槽，且其边缘不倾斜，所述油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘也都为圆环形凹槽，所述倾斜固定板分布在油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘，形状为圆锥面一样的形状，且其倾斜度数为15度到35度。
优选的，所述过滤网组合结构是由细过滤网、油污过滤网、杀菌消毒网、活性炭过滤网和侧边倾斜板组成的，所述细过滤网、油污过滤网、杀菌消毒网和活性炭过滤网的底面一侧的边缘都具有圆柱环凸起，分别与细过滤网槽、油污过滤网槽、杀菌消毒网槽和活性炭过滤网槽的边缘圆环形凹槽相配合，所述细过滤网的边缘不倾斜，所述油污过滤网、杀菌消毒网和活性炭过滤网的边缘都分布有圆锥面形状的侧边倾斜板，与倾斜固定板贴合，其倾斜度数和倾斜固定板相同。
优选的，所述拖把清洗结构是由电动水阀二、电动水阀三、清洗槽、旋转架、脚踏开关和电机组成的，所述电动水阀二一端和储水箱底部连通，另一端接入清洗槽，所述清洗槽内部装有旋转架，所述旋转架是由底部的圆形底盘和底盘上的5～7根小立柱组成，小立柱截面积不超过1平方厘米，所述电机安装在清洗槽底部，其输出端连接着旋转架，所述电动水阀三安装在清洗槽侧面底部，所述脚踏开关安放在清洗槽外部一侧。
优选的，所述拖把清洗结构的脚踏开关上面有三个开关，分别对应开关电动水阀二、电动水阀三和电机，所述控制盒内部具有必要的控制芯片和必要电路，对电动水阀一、脚踏开关、电动水阀二、电动水阀三和电机进行控制以及信号传输。
该发明的有益之处是：
1.该发明利用粗过滤网、细过滤网、油污过滤网、杀菌消毒网和活性炭过滤网，对废水进行层层过滤，使得废水可以重新利用，节约水资源。
2.该发明的拖把清洗结构中设置脚踏开关，在清洗拖把的时候更加方便和省力。
3.该发明综合了废水过滤及拖把清洗功能和废水冲厕功能，使废水处理多用，真正做到废水的有效利用，高效方便。
