摘要

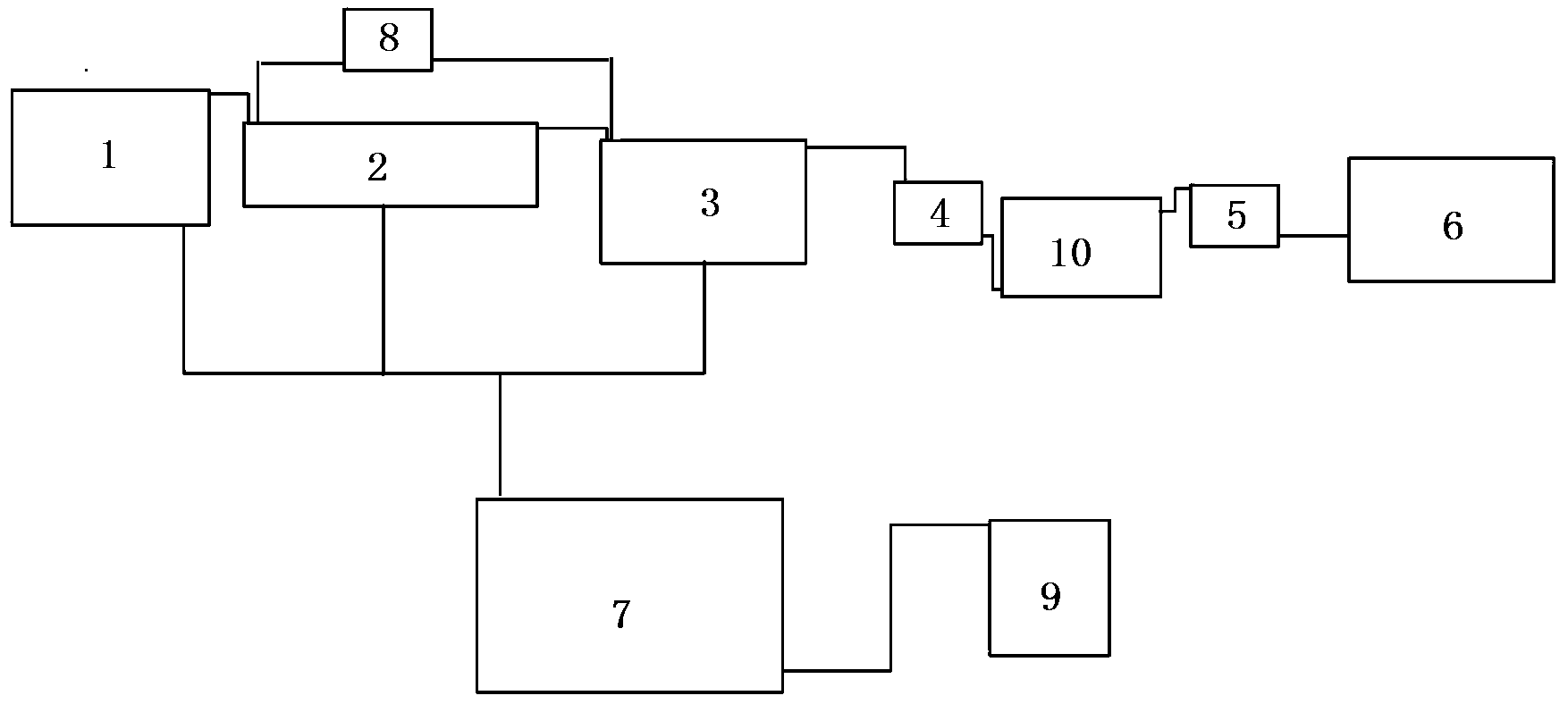

本实用新型提供一种碳酸钙生产中的污水处理系统，包括污水收集池，其通过管道及泵依次连接处理池、沉淀池、第一过滤设备、第二过滤设备和清水池，其中污水收集池、处理池和沉淀池的底部均连接到污泥浓缩池，所述处理池为方形，其底部两侧设有主线曝气管道，两侧的主曝气管道之间相互平行，且两者之间连接有多根支线曝气管道，支线曝气管道之间相互平行，且与主线曝气管道垂直;主线曝气管道和支线曝气管道上均设有曝气孔。本实用新型流程设置合理，结构简单，能够有效处理碳酸钙生产过程中的废水。
权利要求书
1.一种碳酸钙生产中的污水处理系统，其特征在于：包括污水收集池(1)，其通过管道及泵依次连接处理池(2)、沉淀池(3)、第一过滤设备(4)、第二过滤设备(5)和清水池(6)，其中污水收集池(1)、处理池(2)和沉淀池(3)的底部均连接到污泥浓缩池(7)，所述处理池为方形，其底部两侧设有主线曝气管道(21)，两侧的主曝气管道之间相互平行，且两者之间连接有多根支线曝气管道(22)，支线曝气管道之间相互平行，且与主线曝气管道垂直;主线曝气管道和支线曝气管道上均设有曝气孔。
2.根据权利要求1所述的系统，其特征在于：所述系统还包括药剂投加装置(8)，其分别与处理池(2)和沉淀池(3)连接。
3.根据权利要求1所述的系统，其特征在于：所述第一过滤设备(4)为板框过滤机，第二过滤设备为陶瓷膜过滤机。
4.根据权利要求1所述的系统，其特征在于：所述污泥浓缩池(7)还连接有离心机(9)，其液体出口通过管道及泵连接至污水收集池(1)。
5.根据权利要求1所述的系统，其特征在于：污水收集池(1)通过溢流管道连接至处理池。
6.根据权利要求1所述的系统，其特征在于：第一过滤设备(4)和第二过滤设备(5)之间还设有缓冲池(10)，缓冲池设有反洗管道连接至第一过滤设备(4)，清水池(6)设有反洗管道连接至第二过滤设备(5)。
说明书
一种碳酸钙生产中的污水处理系统
技术领域
本实用新型属于碳酸钙生产技术领域，涉及碳酸钙生产中的污水处理，具体为一种碳酸钙生产中的污水处理系统。
背景技术
碳酸钙生产中，废水来源于生活污水、窑气洗涤废水和板框压滤废水，而窑气洗涤废水和板框压滤废水的产生量非常大，且由于窑气洗涤废水偏酸性，板框压滤废水偏碱性，并含有大量钙、镁离子、油类物质和大分子有机物无法被去除，直接排放不但污染环境，而且造成水资源严重浪费，而回用生产的话也会因油类物质和大分子有机物对碳酸钙的生产及品质影响，造成生产危害，因此必须处理回用。
发明内容
本实用新型所要解决的技术问题是提供一种碳酸钙生产中的污水处理系统，对生产废水进行有效处理后，可以完全达到回用及排放标准。
为解决上述技术问题，本实用新型所采用的技术方案是：一种碳酸钙生产中的污水处理系统，包括污水收集池，其通过管道及泵依次连接处理池、沉淀池、第一过滤设备、第二过滤设备和清水池，其中污水收集池、处理池和沉淀池的底部均连接到污泥浓缩池，所述处理池为方形，其底部两侧设有主线曝气管道，两侧的主曝气管道之间相互平行，且两者之间连接有多根支线曝气管道，支线曝气管道之间相互平行，且与主线曝气管道垂直;主线曝气管道和支线曝气管道上均设有曝气孔。
进一步地，所述系统还包括药剂投加装置，其分别与处理池和沉淀池连接。
进一步地，所述第一过滤设备为板框过滤机，第二过滤设备为陶瓷膜过滤机。
进一步地，所述污泥浓缩池还连接有离心机，其液体出口通过管道及泵连接至污水收集池。
进一步地，污水收集池通过溢流管道连接至处理池。
进一步地，第一过滤设备和第二过滤设备之间还设有缓冲池，缓冲池设有反洗管道连接至第一过滤设备，清水池设有反洗管道连接至第二过滤设备。
本实用新型的流程设置合理，结构简单，能够有效处理碳酸钙生产过程中的废水，由于碳酸钙废水中的固含量高，通过污水收集池、处理池及沉淀池的多级处理，并且在处理池及沉淀池中加入药剂进行处理，能够快速有效去除去废水中的大部分固体物质，为后期的一次过滤和二次过滤减轻负荷。另外，通过处理池设置曝气管线，对池内的水进行曝气，起到搅拌和曝气的双重效果，促进废水与药剂的反应以及有机物的去除。
