申请日2018.01.31
公开(公告)日2018.09.07
IPC分类号F24H4/02; F24H9/00; F24H9/20
摘要
本实用新型公开了一种家用污水热能利用热泵，包括过滤箱、热泵主机、蒸发器、冷凝器和PLC控制器，所述过滤箱的内部左侧安装有活性炭过滤网，所述过滤箱的内部右侧安装有微生物过滤网，所述过滤箱通过污水传送管与提热池连通，所述提热池的内部安装有污水提热器，所述热泵主机的内部左侧安装有蒸发器，所述热泵主机的内部右侧安装有冷凝器，所述热水蓄水箱的外部右侧安装有出水管，所述出水管的上部安装有供热水泵。本实用新型通过设置的污水进水管、过滤箱、活性炭过滤网、热泵主机、蒸发器、冷凝器和PLC控制器，解决了对家庭污水处理和热能浪费的问题和对其使用水的温度控制的问题。
权利要求书

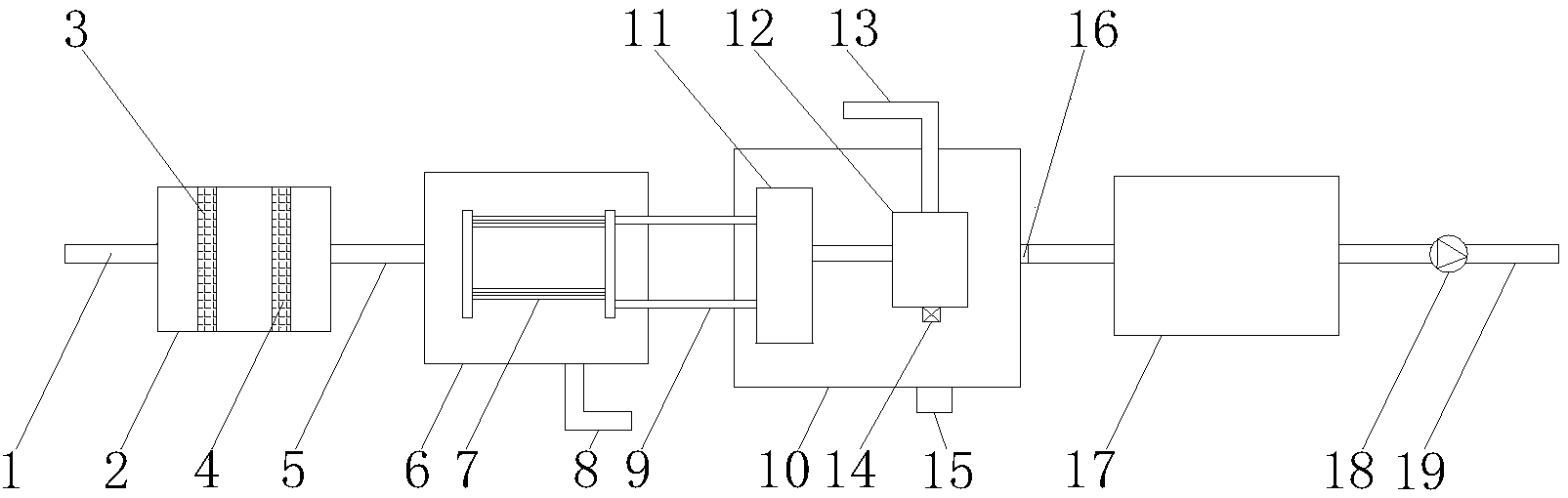

1.一种家用污水热能利用热泵，包括过滤箱(2)、热泵主机(10)、蒸发器(11)、冷凝器(12)和PLC控制器(15)，其特征在于：所述过滤箱(2)上安装有污水进水管(1)，所述过滤箱(2)的内部左侧安装有活性炭过滤网(3)，所述过滤箱(2)的内部右侧安装有微生物过滤网(4)，所述过滤箱(2)通过污水传送管(5)与提热池(6)连通，所述提热池(6)的外部下方安装有污水出水管(8)，所述提热池(6)的内部安装有污水提热器(7)，所述热泵主机(10)的内部左侧安装有蒸发器(11)，所述热泵主机(10)的内部右侧安装有冷凝器(12)，所述冷凝器(12)的上方安装有自来水进水管(13)，所述热泵主机(10)的外部下方安装有PLC控制器(15)，所述冷凝器(12)的外部下方安装有温度传感器(14)，所述热泵主机(10)的外部右侧安装有电磁阀(16)，热泵主机(10)通过热水管道与热水蓄水箱(17)连通，所述热水蓄水箱(17)的外部右侧安装有出水管(19)，所述出水管(19)的上部安装有供热水泵(18)。
2.根据权利要求1所述的一种家用污水热能利用热泵，其特征在于：所述污水提热器(7)通过热量传送管(9)与蒸发器(11)连通。
3.根据权利要求1所述的一种家用污水热能利用热泵，其特征在于：所述PLC控制器(15)通过传导线与温度传感器(14)电性连接，所述PLC控制器(15)通过传导线与电磁阀(16)电性连接。
4.根据权利要求1所述的一种家用污水热能利用热泵，其特征在于：所述蒸发器(11)通过传送管与冷凝器(12)连通。
说明书
一种家用污水热能利用热泵
技术领域
本实用新型涉及热能利用设备技术领域，具体为一种家用污水热能利用热泵。
背景技术
当目前，污水源热泵在工业、城市污水、江河湖泊、海水方面应用较广泛。但在家用方面，特别是在国家大力发展被动式建筑(passivehouse)领域，对于水系统中热能的回收利用还是空白。本实用新型户式废热回收利用系统，即是专门为此设计的。
但是，现有的热能利用生产设备具有以下不足：
1.现有的热能利用生产设备，在生产过程中，不能对家庭污水进行处理，导致家庭污水中的热能浪费。
2.现有的热能利用生产设备，在生产过程中，不能对其使用的水的温度进行控制，导致水温的不一致。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种家用污水热能利用热泵，解决了对家庭污水处理和热能浪费的问题和对其使用水的温度控制的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种家用污水热能利用热泵，包括过滤箱、热泵主机、蒸发器、冷凝器和PLC控制器，所述过滤箱上安装有污水进水管，所述过滤箱的内部左侧安装有活性炭过滤网，所述过滤箱的内部右侧安装有微生物过滤网，所述过滤箱通过污水传送管与提热池连通，所述提热池的外部下方安装有污水出水管，所述提热池的内部安装有污水提热器，所述热泵主机的内部左侧安装有蒸发器，所述热泵主机的内部右侧安装有冷凝器，所述冷凝器的上方安装有自来水进水管，所述热泵主机的外部下方安装有PLC控制器，所述冷凝器的外部下方安装有温度传感器，所述热泵主机的外部右侧安装有电磁阀，热泵主机通过热水管道与热水蓄水箱连通，所述热水蓄水箱的外部右侧安装有出水管，所述出水管的上部安装有供热水泵。
优选的，所述污水提热器通过热量传送管与蒸发器连通。
优选的，所述PLC控制器通过传导线与温度传感器电性连接，所述PLC控制器通过传导线与电磁阀电性连接。
优选的，所述蒸发器通过传送管与冷凝器连通。
(三)有益效果
本实用新型提供了一种家用污水热能利用热泵，具备以下有益效果：
(1)本实用新型，通过设置的提热池、污水提热器、蒸发器、冷凝管和污水出水管，使用时，当过滤完成后的污水进入到提热池中的时候，污水提热器对其污水进行热量的收集，温度降下来的污水通过污水出水管把污水排出，热量传送管把热量传送到蒸发器中，蒸发器与冷凝器形成一个循环，把热量通过冷凝器的管道传送带到外部，这样就可以给自来水加热，提高水的温度。
(2)本实用新型，通过设置的冷凝器、温度传感器、PLC控制器、电池阀，使用时，当在PLC控制器上设定一定的数值时，当温度传感器感应到水温达到这个数值时，把信息传递给PLC控制器，PLC控制器控制其电磁阀的打开，把热水放出去，这样就可以对其使用水的温度进行调控。
