申请日2018.01.31
公开(公告)日2018.09.04
IPC分类号E03F5/04; E03F5/10; E03F5/14; E03F7/00; A01G25/02
摘要
本实用新型涉及一种园林排水处理循环利用装置，属于园林排水技术领域，包括窖井，窖井内由左到右依次设置有杂物储存箱、杂物清理箱、集水箱以及杂质收集箱，杂物清理箱和集水箱的下方设置有储水箱，杂物清理箱内设有杂物清理装置和过滤网，过滤网下方设有出水口，出水口与储水箱相通，集水箱内部下端面呈倾斜设置，集水箱与杂质收集箱之间的隔板上设有导轨板，导轨板内设有堵板，堵板上设有拉杆，拉杆上端穿过盖板三设置。本实用新型对雨水中的各种杂物和杂质进行分类处理，砂石不会对过滤网造成损伤，过滤效果更好，处理过后的雨水可以直接利用进行灌溉，不会对灌溉设备造成堵塞和损伤。
权利要求书

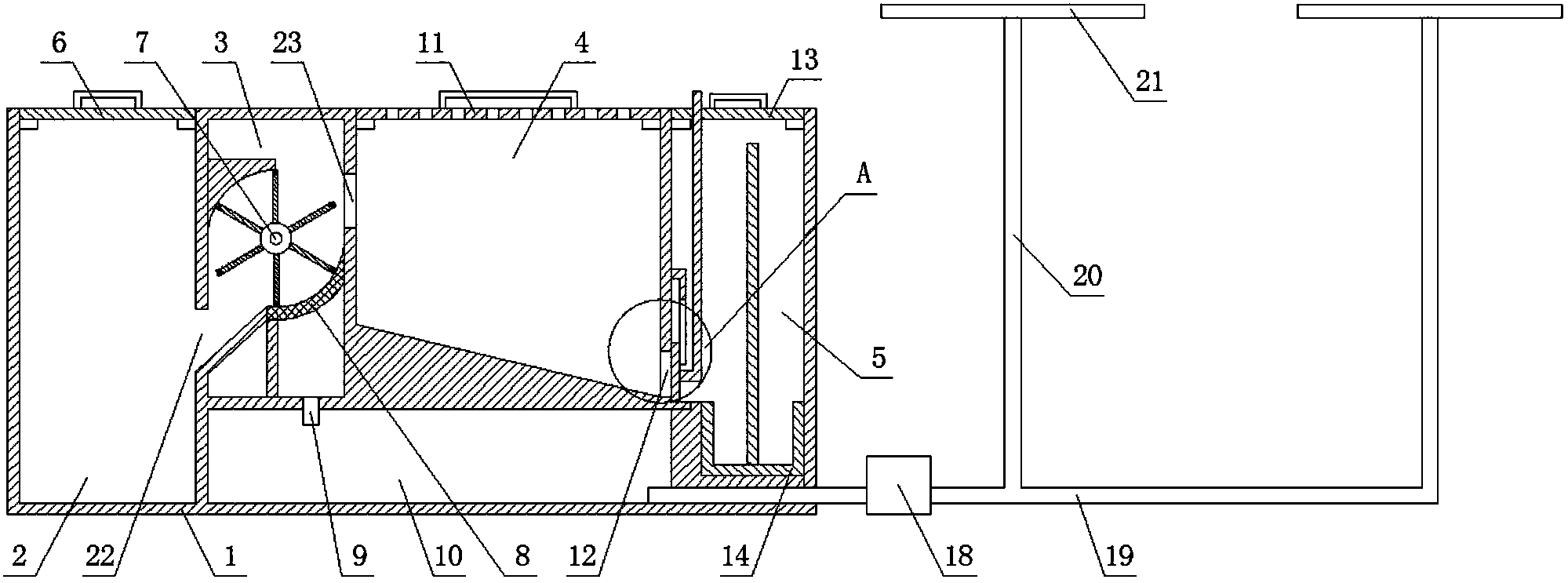

1.一种园林排水处理循环利用装置，包括窖井(1)，其特征在于：所述窖井(1)内由左到右依次设置有杂物储存箱(2)、杂物清理箱(3)、集水箱(4)以及杂质收集箱(5)，杂物储存箱(2)与杂物清理箱(3)之间通过杂物出口(22)连通，杂物清理箱(3)与集水箱(4)之间通过排水口(23)连通，集水箱(4)与杂质收集箱(5)之间通过杂质出口(12)连通，杂物清理箱(3)和集水箱(4)的下方设置有储水箱(10)，杂物储存箱(2)下端设有盖板一(6)，杂物清理箱(3)内设有杂物清理装置(7)和过滤网(8)，过滤网(8)下方设有出水口(9)，出水口(9)与储水箱(10)相通，集水箱(4)上端设有盖板二(11)，盖板二(11)上设有多个漏水口，集水箱(4)内部下端面呈倾斜设置，杂质收集箱(5)上端设有盖板三(13)，集水箱(4)与杂质收集箱(5)之间的隔板上设有导轨板(16)，导轨板(16)内设有堵板(15)，堵板(15)上设有拉杆(17)，拉杆(17)上端穿过盖板三(13)设置。
2.根据权利要求1所述的园林排水处理循环利用装置，其特征在于：所述杂物清理装置(7)包括转轴(71)，转轴(71)上设有多个刮板(72)，刮板(72)的外端设有密封条(73)。
3.根据权利要求1所述的园林排水处理循环利用装置，其特征在于：所述杂质收集箱(5)内设有杂质回收桶(14)。
4.根据权利要求1所述的园林排水处理循环利用装置，其特征在于：所述储水箱(10)下端联接有抽水管(19)，抽水管(19)上设有抽水泵(18)，抽水管(19)上设有竖管(20)，竖管(20)顶端设有喷水架(21)。
说明书
园林排水处理循环利用装置
技术领域
本实用新型涉及一种园林排水处理循环利用装置，属于园林排水技术领域。
背景技术
目前大部分园林都有排水系统，然而在雨水天气，大部分的雨水没有得到有效的利用，同时使泥土大量流失，影响园区内的植株生长，如何避免园林内泥土、腐叶的流失，同时减少园林用水成为一个待解决的问题。现有的雨水收集处理的装置，都是采用过滤网进行过滤，但是雨水中往往会夹杂一些砂石，容易损坏过滤网，同时还会存在堵塞网孔的情况，影响过滤的效果。
实用新型内容
本实用新型的目的是要解决现有技术中存在不足，提供一种过滤效果更好的园林排水处理循环利用装置。
本实用新型是通过以下技术方案实现的：
即一种园林排水处理循环利用装置，包括窖井，窖井内由左到右依次设置有杂物储存箱、杂物清理箱、集水箱以及杂质收集箱，杂物储存箱与杂物清理箱之间通过杂物出口连通，杂物清理箱与集水箱之间通过排水口连通，集水箱与杂质收集箱之间通过杂质出口连通，杂物清理箱和集水箱的下方设置有储水箱，杂物储存箱下端设有盖板一，杂物清理箱内设有杂物清理装置和过滤网，过滤网下方设有出水口，出水口与储水箱相通，集水箱上端设有盖板二，盖板二上设有多个漏水口，集水箱内部下端面呈倾斜设置，杂质收集箱上端设有盖板三，集水箱与杂质收集箱之间的隔板上设有导轨板，导轨板内设有堵板，堵板上设有拉杆，拉杆上端穿过盖板三设置。
本实用新型对雨水中的各种杂物和杂质进行分类处理，砂石不会对过滤网造成损伤，过滤效果更好，处理过后的雨水可以直接利用进行灌溉，不会对灌溉设备造成堵塞和损伤。
进一步优选，所述杂物清理装置包括转轴，转轴上设有多个刮板，刮板的外端设有密封条。
进一步优选，所述杂质收集箱内设有杂质回收桶，雨水中的砂石被回收到回收桶内，方便提出进行清理。
进一步优选，所述储水箱下端联接有抽水管，抽水管上设有抽水泵，抽水管上设有竖管，竖管顶端设有喷水架。处理后的雨水直接连接灌溉设备进行灌溉，比较方便。
与现有技术相比，本实用新型所具有的有益效果是：
本实用新型对雨水中的各种杂物和杂质进行分类处理，砂石不会对过滤网造成损伤，过滤效果更好，处理过后的雨水可以直接利用进行灌溉，不会对灌溉设备造成堵塞和损伤。
