申请日2018.01.31
公开(公告)日2018.07.20
IPC分类号C02F9/04
摘要
本发明公开了一种双罐自清洗式污水处理装置，包括底板，在底板上通过多根支撑杆固定有顶板，在底板上转动连接有左转盘和右转盘，在左转盘上固定有左污水灌，在右转盘上固定有右污水灌，在左污水灌和右污水灌底部均设有出水口，在左污水灌下半段的外圆周上固定有左环形齿条，在右污水灌下半段的外圆周上固定有与左环形齿条位置相对应的右环形齿条，在底板上固定有传动轴沿竖直方向设置的步进电机，在传动轴上安装有与左环形齿条和右环形齿条均相啮合的动齿轮，在顶板上固定有伸入左污水罐的左搅拌棒和伸入右污水罐的右搅拌棒;避免了因为生活污水长时间静止而滋生更多的有害物质，造成二次污染，而不能直接排到外部。
权利要求书

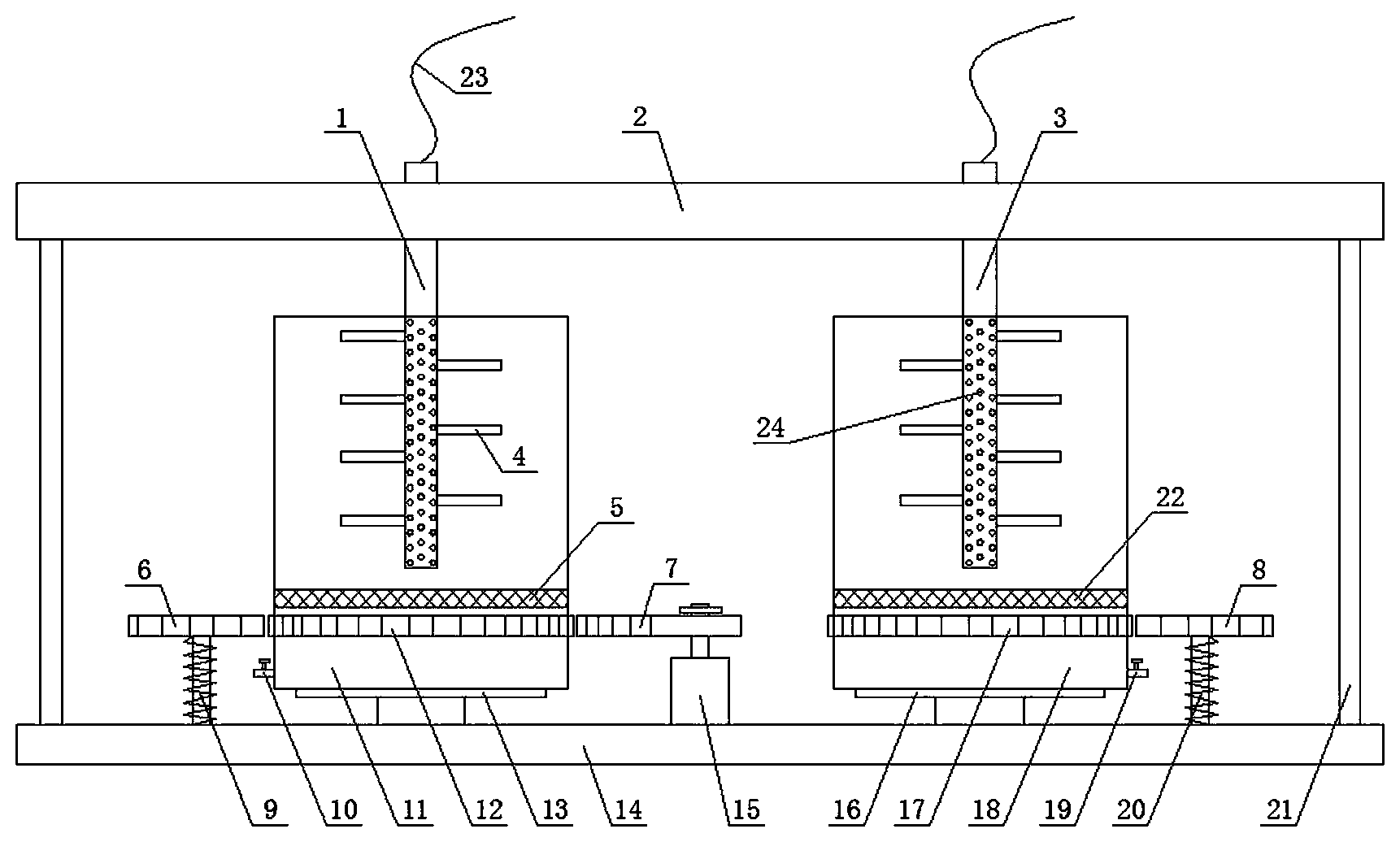

1.一种双罐自清洗式污水处理装置，其特征在于，包括底板，在底板上通过多根支撑杆固定有顶板，在底板上转动连接有沿着水平方向设置的左转盘和右转盘，在左转盘上固定有左污水灌，在右转盘上固定有右污水灌，在左污水灌和右污水灌底部均设有出水口，在左污水灌下半段的外圆周上固定有左环形齿条，在右污水灌下半段的外圆周上固定有与左环形齿条位置相对应的右环形齿条，在左污水灌和右污水灌之间的底板上固定有传动轴沿竖直方向设置的电动机，在传动轴上安装有与左环形齿条和右环形齿条均相啮合的扇形齿轮;
在底板上左污水灌旁固定有左竖直轴，在左竖直轴上转动连接有与左环形齿条相啮合的左齿轮，在左竖直轴上套设有用于对左齿轮转动起到阻力作用的左扭簧;在底板上右污水灌旁固定有右竖直轴，在右竖直轴上转动连接有与右环形齿条相啮合的右齿轮，在右竖直轴上套设有用于对右齿轮转动起到阻力作用的右扭簧;
所述左搅拌棒和右搅拌棒均为中空管，在左搅拌棒和右搅拌棒上自下而上交错设置有多个搅拌齿，在左搅拌棒和右搅拌棒上均布设有多个通水孔，在左搅拌棒和右搅拌棒上顶部均安装有进水管;在顶板上固定有伸入左污水罐的左搅拌棒和伸入右污水罐的右搅拌棒。
2.根据权利要求1所述的双罐自清洗式污水处理装置，其特征在于，在左污水灌内固定有左过滤板，所述左过滤板位于左搅拌棒底部且位于出水口的上部;在右污水灌内固定有右过滤板，所述右过滤板位于右搅拌棒底部且位于出水口的上部。
3.根据权利要求1或2所述的双罐自清洗式污水处理装置，其特征在于，所述搅拌齿和通水孔均设置在相对应的左污水灌和右污水灌之内。
4.根据权利要求3所述的双罐自清洗式污水处理装置，其特征在于，所述进水管与高压水源相连接。
5.根据权利要求3所述的双罐自清洗式污水处理装置，其特征在于，所述进水管与高压污水处理药剂源相连接。
说明书
一种双罐自清洗式污水处理装置
技术领域
本发明属于污水处理技术领域，特别涉及一种双罐自清洗式污水处理装置。
背景技术
随着工业的发展和人们生活水平的提高，伴随产生了严重的环境污染，特别是水污染尤为突出，目前，经常排放的生活污水和工业污水含有大量的固体残渣、有机悬浮物、各类致病菌、病毒、寄生虫卵等有害成分，如果经过长时间静止储存，将会滋生更多的有害物质，不经过处理直接排到外部环境中将会严重污染环境，并且危害人类的生命健康。
发明内容
本发明目的是为解决上述现有技术中在污水排到外部环境之前如何更有效、快捷地对污水进行处理，以达到外排的要求而提出了一种双罐自清洗式污水处理装置，为达到上述目的所采取的技术方案是：一种双罐自清洗式污水处理装置，包括底板，在底板上通过多根支撑杆固定有顶板，在底板上转动连接有沿着水平方向设置的左转盘和右转盘，在左转盘上固定有左污水灌，在右转盘上固定有右污水灌，在左污水灌和右污水灌底部均设有出水口，在左污水灌下半段的外圆周上固定有左环形齿条，在右污水灌下半段的外圆周上固定有与左环形齿条位置相对应的右环形齿条，在左污水灌和右污水灌之间的底板上固定有传动轴沿竖直方向设置的电动机，在传动轴上安装有与左环形齿条和右环形齿条均相啮合的扇形齿轮;
在底板上左污水灌旁固定有左竖直轴，在左竖直轴上转动连接有与左环形齿条相啮合的左齿轮，在左竖直轴上套设有用于对左齿轮转动起到阻力作用的左扭簧;在底板上右污水灌旁固定有右竖直轴，在右竖直轴上转动连接有与右环形齿条相啮合的右齿轮，在右竖直轴上套设有用于对右齿轮转动起到阻力作用的右扭簧;
所述左搅拌棒和右搅拌棒均为中空管，在左搅拌棒和右搅拌棒上自下而上交错设置有多个搅拌齿，在左搅拌棒和右搅拌棒上均布设有多个通水孔，在左搅拌棒和右搅拌棒上顶部均安装有进水管;在顶板上固定有伸入左污水罐的左搅拌棒和伸入右污水罐的右搅拌棒。
优选的，在左污水灌内固定有左过滤板，所述左过滤板位于左搅拌棒底部且位于出水口的上部;在右污水灌内固定有右过滤板，所述右过滤板位于右搅拌棒底部且位于出水口的上部。
优选的，所述搅拌齿和通水孔均设置在相对应的左污水灌和右污水灌之内。
优选的，所述进水管与高压水源相连接。
优选的，所述进水管与高压污水处理药剂源相连接。
本发明所具有的有益效果为：通过电动机同时带动左污水灌和右污水灌不停地做摆动，从而避免了因为生活污水长时间静止而滋生更多的有害物质，造成二次污染，而不能直接排到外部。
在左搅拌棒和右搅拌棒上设置均布的通水孔，一是实现了污水处理药剂的均匀注入，二是实现了对左污水灌和右污水灌内壁的高效快速清洁。
另一方面，左污水灌和右污水灌的不断摆动，让污水中较大的难分解的杂质阻挡在左过滤板、右过滤板上的同时，保证了污水尽量地流入下方，达到杂质和污水的分离。
