申请日2018.01.31
公开(公告)日2018.08.28
IPC分类号B01D29/01; B01D29/56; B01D29/94
摘要
本发明公开了一种具有自清理功能的立式污水处理器，包括立式布置的处理塔，处理塔内由下至上依次间隔布置有多个水平隔板，将塔内空腔分为多个处理室;相邻处理室之间通过连通管道连接形成蛇形行走路径，其中位于最下侧的处理室上设有进水口，位于最上侧的处理室上设有出水口;每个处理室内均设有污水过滤装置，污水过滤装置包括多个沿水流走向依次间隔排布的过滤板框，每个处理室内的过滤板框均朝向水流来向一侧倾斜;进行污水处理时，从所述进水口进污水，并从所述出水口排出;进行沉积物清理时，从所述出水口进清理水，并从所述出水口排出。本发明的占地面积小、集中化程度高，能够对污水进行有效处理，并且实现自清理功能。
权利要求书

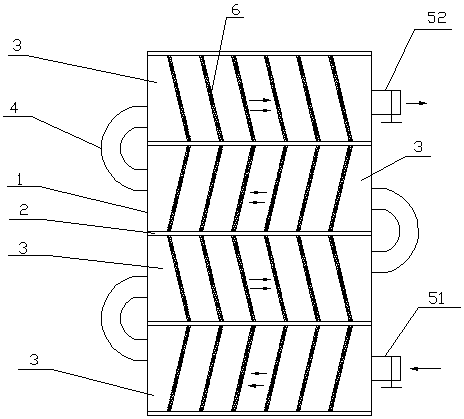

1.一种具有自清理功能的立式污水处理器，其特征在于：它包括立式布置的处理塔，处理塔内由下至上依次间隔布置有多个水平隔板，每个水平隔板均与处理塔密封固定连接，从而将塔内空腔分为多个上下排布的处理室;相邻处理室之间通过连通管道连接形成蛇形行走路径，其中位于最下侧的处理室上设有进水口，位于最上侧的处理室上设有出水口;
每个处理室内均设有污水过滤装置，污水过滤装置包括多个沿水流走向依次间隔排布的过滤板框，过滤板框周边与对应的处理室密封连接，且每个过滤板框均倾斜设置;相邻过滤板框中位于水流来向一侧的过滤板框称之为前过滤板框，位于水流去向一侧的过滤板框称之为后过滤板框，前过滤板框上沿在对应处理室底部处隔板上的投影位于后过滤板框下沿的前侧;
每个处理室内的过滤板框均朝向水流来向一侧倾斜，相邻处理室内的过滤板框的朝向相反;进行污水处理时，从所述进水口进污水，并从所述出水口排出;进行沉积物清理时，从所述出水口进清理水，并从所述出水口排出;
每个处理室还设有沉积物导出装置，沉积物导出装置包括在对应处理室上设置的排水管，排水管的输送方向与对应处理室内的水流走向相垂直，同一处理室内相邻过滤板框之间均为过滤腔，每个过滤腔的底部均设有所述排水管，排水管上设有排水开关阀。
2.根据权利要求1所述的具有自清理功能的立式污水处理器 ，其特征在于：位于同一处理室内的过滤板框的倾斜角度保持一致。
3.根据权利要求1所述的具有自清理功能的立式污水处理器 ，其特征在于：所述排水管向外均接入排水总管，排水总管上配设有水泵。
4.根据权利要求1所述的具有自清理功能的立式污水处理器 ，其特征在于：不同处理室内过滤板框的滤孔直径不同，且位于下方处理室内的过滤板框滤孔直径大于上方处理室内的过滤板框滤孔直径。
5.根据权利要求1所述的具有自清理功能的立式污水处理器 ，其特征在于：所述过滤腔底部对应的隔板上设有波浪形凸起。
6.根据权利要求5所述的具有自清理功能的立式污水处理器 ，其特征在于：所述波浪形凸起沿排水管的输送方向排布设置。
7.根据权利要求1-6任一项所述的具有自清理功能的立式污水处理器 ，其特征在于：所述处理塔为横截面为矩形的柱状筒体结构。
8.根据权利要求7所述的具有自清理功能的立式污水处理器 ，其特征在于：所述过滤板框为与处理室断面形状相配合的方形结构。
9.根据权利要求1所述的具有自清理功能的立式污水处理器 ，其特征在于：所述处理塔内的处理室上下排布设为四个。
说明书
一种具有自清理功能的立式污水处理器
技术领域
本发明涉及污水处理技术领域，尤其涉及一种具有自清理功能的立式污水处理器。
背景技术
目前，随着我国工业的迅速发展，随之而来的是环境保护的问题，尤其是生产产生的污水处理问题，虽然污水处理装置多种多样，但在使用中仍然存在诸多缺陷。现有技术中常见的污水处理设备多采用多级连续排布设置的处理池组成，通过沉淀或过滤处理达标后向外排放。
申请号为CN201710035579.9的发明专利就公开了一种污水处理系统，包括处理本体，所述污水处理本体包括第一污水处理池、第二污水处理池和第三污水处理池，所述污水处理本体边缘固定有栅栏，所述第一污水处理池内设有污水进水管，所述污水进水管处设有污水控制装置，所述第一污水处理池内设有污水处理装置，所述第一污水处理池通过输送管与第二污水处理池相连，所述第二污水处理池内设有压滤机，所述第二污水处理池与第三污水处理池之间设有排水口，所述排水口处设有过滤网，其能够使用方便，污水的处理效果好，处理后的污水能直接排放到河道中，对环境不造成伤害。但是该种污水处理方式存在以下缺点：
(1)现有技术中的采用的污水处理池为保证过滤物或沉积物的处理一般采用顶部敞口型的池子，这种池子密封不好，经常有异味排出，虽然可实现对污水的洁净化处理，但对会环境造成严重的气体污染。
(2)污水处理池本身就比较大，加之其采用多级连续排布设置的方式，造成占地面积大，基建成本高，一般的小型企业在场地面积及建设成本上都承受不起，不利于环保工作的顺利开展。
(3)污水处理池内的沉积物清理不便，清理时需要借助其他挖斗类设备进行清理操作，作业量大，清理效率低，且不能实现对沉积物的的彻底清理，影响后续作业，不能实现污水处理的连续性作业。
发明内容
本发明为了解决现有技术中的问题，提供一种具有自清理功能的立式污水处理器，其占地面积小、集中化程度高，能够对污水进行有效处理，并且实现自清理功能。
为解决上述技术问题，本发明采用如下技术方案：一种具有自清理功能的立式污水处理器，它包括立式布置的处理塔，处理塔内由下至上依次间隔布置有多个水平隔板，每个水平隔板均与处理塔密封固定连接，从而将塔内空腔分为多个上下排布的处理室;相邻处理室之间通过连通管道连接形成蛇形行走路径，其中位于最下侧的处理室上设有进水口，位于最上侧的处理室上设有出水口;
每个处理室内均设有污水过滤装置，污水过滤装置包括多个沿水流走向依次间隔排布的过滤板框，过滤板框周边与对应的处理室密封连接，且每个过滤板框均倾斜设置;相邻过滤板框中位于水流来向一侧的过滤板框称之为前过滤板框，位于水流去向一侧的过滤板框称之为后过滤板框，前过滤板框上沿在对应处理室底部处隔板上的投影位于后过滤板框下沿的前侧;
每个处理室内的过滤板框均朝向水流来向一侧倾斜，相邻处理室内的过滤板框的朝向相反;进行污水处理时，从所述进水口进污水，并从所述出水口排出;进行沉积物清理时，从所述出水口进清理水，并从所述出水口排出;
每个处理室还设有沉积物导出装置，沉积物导出装置包括在对应处理室上设置的排水管，排水管的输送方向与对应处理室内的水流走向相垂直，同一处理室内相邻过滤板框之间均为过滤腔，每个过滤腔的底部均设有所述排水管，排水管上设有排水开关阀。
位于同一处理室内的过滤板框的倾斜角度保持一致。
所述排水管向外均接入排水总管，排水总管上配设有水泵。
不同处理室内过滤板框的滤孔直径不同，且位于下方处理室内的过滤板框滤孔直径大于上方处理室内的过滤板框滤孔直径。
所述过滤腔底部对应的隔板上设有波浪形凸起。
所述波浪形凸起沿排水管的输送方向排布设置。
所述处理塔为横截面为矩形的柱状筒体结构。
所述过滤板框为与处理室断面形状相配合的方形结构。
所述处理塔内的处理室上下排布设为四个。
本发明的有益效果是：
1.本发明的清理式污水处理设备包含两种工作状态，即污水处理状态和沉积物清理状态，实现了对污水的有效处理，并且具备自清理功能。并且本发明的污水处理状态和沉积物清理状态均在密闭下进行，防止异味排出，避免了对环境造成气体污染。
当进行污水处理时，排水管关闭，从所述进水口进污水，污水沿蛇形路径由下至上依次行走多个处理室并从所述出水口排出，而污水在每个处理室内均被其内的污水过滤装置进行过滤处理，由于污水是按由前至后方向行走，过滤后的沉积物杂质留与过滤板框的前侧面上，同时由于处理室内的过滤板框均朝向水流来向一侧倾斜，沉积物积留的前侧面为仰面;
当进行沉积物清理时，从所述出水口进清理水，清理水沿蛇形路径由上至下依次行走多个处理室并从所述出水口排出，清理水在经过过滤板框时，由于清理水是按由后至前方向行走，清理水会将过滤板框前侧面上的沉积物冲起，沉积物积留的前侧面为仰面，被清理水带起的沉积物会向前并向下移动，同时由于前过滤板框上沿在对应处理室底部处隔板上的投影位于后过滤板框下沿的前侧，能够减少带起的沉积物向前落至前过滤板框上，使沉积物尽可能多的堆积在过滤腔的底部隔板上;
之后打开排水管，排水管负压抽吸带动对应过滤腔内的水及沉积物向外排出，排出的混合物经排水管进入排水总管，实现处理室内的沉积物清理。
2.本发明的处理塔采用立式布置，并且其内由下至上依次间隔布置有多个水平隔板将塔内空腔分为多个上下排布的处理室;相邻处理室之间通过连通管道连接形成蛇形行走路径，该设计能够延长水流行走路径，在保证对污水过滤处理效果的同时，实现设备空间的充分利用，减少占地面积，减少基建成本，利于环保推广。
3.本发明的不同处理室内过滤板框的滤孔直径不同，且位于下方处理室内的过滤板框滤孔直径大于上方处理室内的过滤板框滤孔直径，实现分级过滤，保证对污水的处理效果。
4.所述过滤腔底部对应的隔板上设有波浪形凸起，波浪形凸起沿排水管的输送方向排布设置，通过该设计在排水管向外抽吸水及沉积物时，波浪形凸起能够使过滤腔内的水流形成激荡，最大程度的带起沉积物并将其排出。
