申请日2004.03.25
公开(公告)日2005.05.25
IPC分类号E03F7/00
摘要
本实用新型为一种污水井清挖机。技术方案是使机架与安装在其上的清挖机构通过平移机构连接，即清挖机构通过平移机构安装在机架上。上述的平移机构具体可为下述形式：它包括机架上与清挖机构的滑座配合的导轨，并有油缸，其缸体和活塞杆分别与清挖机构的外框架及机架连接，即通过油缸牵引清挖机构沿导轨运动，从而实现本实用新型的目的。在此基础上，为使清挖机构运行平稳，并增长其使用寿命，滑座与导轨之间可安装间隙调整块，具体可使用螺栓将其与导轨连接。这样，在使用时通过该平移机构即能使操作人员便于将清挖机构找准作业口，从而使清挖工作较为顺利。
权利要求书

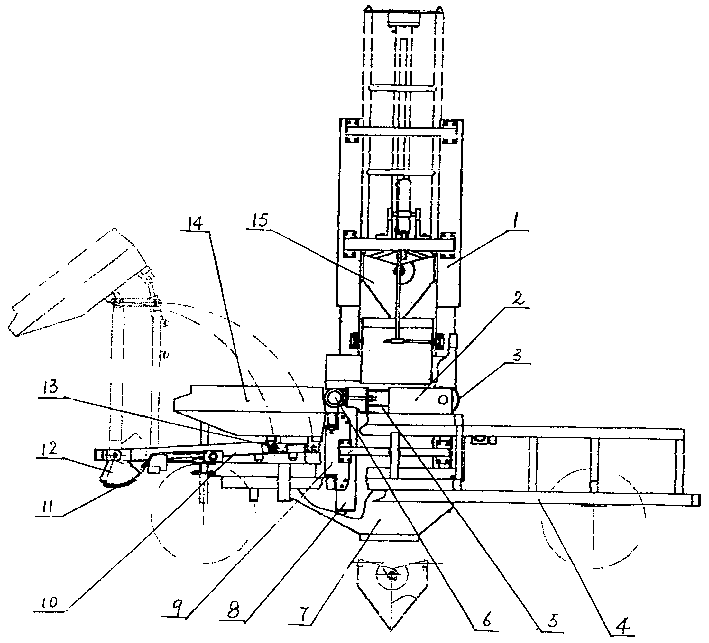

1、一种污水井清挖机，包括机架[4]和安装在机架[4]上的清挖机构[1]，其 特征是：清挖机构[1]通过平移机构安装在机架[4]上。
2、根据权利要求1所述的污水井清挖机，其特征是：所述的平移机构包 括机架[4]上与清挖机构[1]的滑座[4]配合的导轨[28]，并有油缸[22]，其缸体和 活塞杆分别与清挖机构的外框架[8]及机架[4]连接。
3、根据权利要求2所述的污水井清挖机，其特征是：所述的滑座[9]与导 轨[28]之间有间隙调整块[26]，它通过螺栓[27]与导轨[28]连接。
4、根据权利要求1或2或3所述的污水井清挖机，其特征是：机架[4]上 有卸料斗[24]，它通过两端分别与轴连接的四连杆机构与机架[4]连接，且有牵 引油缸[25]的缸体和活塞杆分别通过轴与卸料斗[14]及机架[4]连接;连杆机构 上装有活塞杆与卸料斗[14]后部连接的举升油缸[34]。
5、根据权利要求4所述的污水井清挖机，其特征是：四连杆机构包括与 卸料斗[14]前部连接的前杆[10]和与其后部连接的后杆[24]，前杆[10]的下端带 有至少一个扇形块[12]，每个扇形块[12]的边缘有与链条[11]配合的齿，链条[11] 的一端固定在扇形块[12]上，中部绕过扇形块[12]边缘，其另一端与缸体安装 在机架[4]上的牵引油缸[25]的活塞杆连接，机架[4]与扇形块[12]之间安装有回 复簧[35]。
6、根据权利要求所述的污水井清挖机，其特征是：举升油缸[34]和缸体安 装在四连杆机构的两个后杆[24]中的至少一个后杆上。
7、根据权利要求所述的污水井清挖机，其特征是：与后杆[24]连接的固定 板[32]上端后部带有卡槽，举升油缸[34]的活塞杆与卸料斗的连接轴能与之配 合。
8、根据权利要求所述的污水井清挖机，其特征是：清挖机构[1]的外框架 [8]的两侧有导向槽[18]，其中各有一滑块[31]，倒料斗[21]两侧的轴位于滑块[31] 中;倒料斗[21]的两侧还各有一拉杆[20]，其另一端与杠杆[19]的一端铰接，杠 杆[19]轴固定于倒料斗[21]上方，其另一端与油缸[16]的活塞杆通过轴连接。
说明书
污水井清挖机
技术领域
本实用新型为一种污水井清挖机。
背景技术
在此之前，本人设计了便于清挖污水的井的清挖机构，它能够单位使用或 安装在车辆上使用，效果较好。但上述技术没有很好地解决清挖机构与污水井 对位问题，从而在使用时有时会遇到困难。
发明内容
本实用新型的目的在于：设计一种在使用中更为方便的污水井清挖机。
本实用新型的技术方案是使机架与安装在其上的清挖机构通过平移机构 连接，即清挖机构通过平移机构安装在机架上。这样，在使用时通过该平移机 构即能使操作人员便于将清挖机构找准作业口，从而使清挖工作较为顺利。上 述的平移机构具体可为下述形式：它包括机架上与清挖机构的滑座配合的导 轨，并有油缸，其缸体和活塞杆分别与清挖机构的外框架及机架连接，即通过 油缸牵引清挖机构沿导轨运动，从而实现本实用新型的目的。在此基础上，为 使清挖机构运行平稳，并增长其使用寿命，滑座与导轨之间可安装间隙调整块， 具体可使用螺栓将其与导轨连接。
由清挖机构挖出的污物，可通过传输机构将其送至机架上的卸料斗中，卸料斗 可通过两端分别与轴连接的四连杆机构与机架连接，且有牵引油缸的缸体和活 塞杆分别通过轴与卸料斗及机架连接;连杆机构上装有活塞杆与卸料斗后部连 接的举升油缸。操作时，通过牵引油缸驱动四连杆机构，使卸料斗提升，再由 举升油缸使卸料斗倾斜，将卸料斗中污物卸至车上或它处。上述的四连杆机构 可采用下述结构：它包括与卸料斗前部连接的前杆和与其后部连接的后杆，前 杆的下端带有至少一个扇形块，每个扇形块的边缘有与链条配合的齿，链条的 一端固定在扇形块上，中部绕过扇形块边缘，其另一端与缸体安装在机架上的 牵引油缸的活塞杆连接，机架与扇形块之间安装有回复簧。该结构中的链条和 回复簧共同作用能够使四连杆机构复位。而举升油缸和缸体安装在四连杆机构 的两个后杆的至少一个后杆上。另外，与后杆连接的固定板上端后部带有卡槽， 举升油缸的活塞杆与卸料斗的连接轴能与之配合。
本实用新型在清挖机构的倒料斗部分改为下述结构：清挖机构的外框架的两侧 有导向槽，其中各有一滑块，倒料斗两侧的轴位于滑块中;倒料斗的两侧还各 有一拉杆，其另一端与杠杆的一端铰接，杠杆轴固定于倒料斗上方，其另一端 与油缸的活塞杆通过轴连接。
