申请日2004.03.25
公开(公告)日2005.03.30
IPC分类号E03C1/122; E03B11/02
摘要

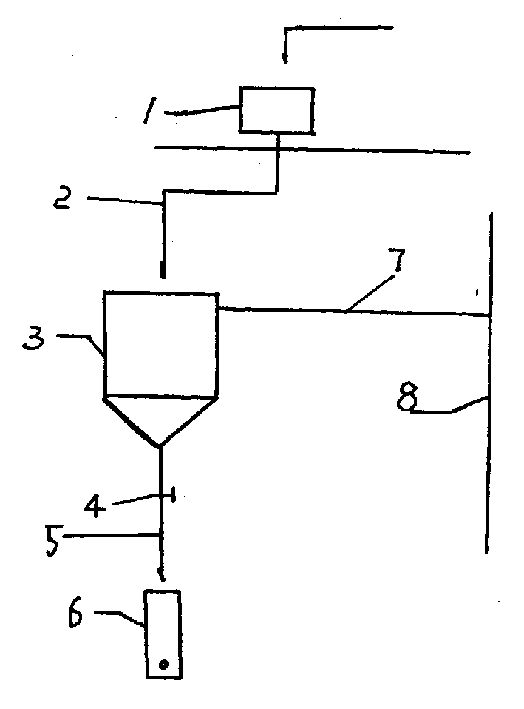

污水自动收集贮存器涉及污水利用技术。针对现有技术，直接用自来水冲便池，浪费水，中水处理费用高的不足，而提出一种结构简单，利用上一层楼的厨房或卫生间盥洗池的污水为其下一层利用冲刷便池的污水自动收集贮存器。所采用技术方案是，上层楼盥洗池1下接有污水进管2的出口对准污水收集贮存器3，呈漏斗形的污水收集贮存器3下接污水出管5、上部壁溢水口接溢水管7一端，溢水管7的另一端接通排污干管8，污水出管中间装有球阀4。
权利要求书
1、一种污水自动收集贮存器，包括有上层楼盥洗池(1)、本层楼便槽 (6)、排污干管(8)，其特征是上层楼盥洗池(1)下接有污水进管(2) 的出口对准污水收集贮存器(3)，呈漏斗形的污水收集贮存器(3)下接污 水出管(5)、上部壁溢水口接溢水管(7)一端，溢水管(7)的另一端接 通排污干管(8)，污水出管中间装有球阀(4)。
说明书
污水自动收集贮存器
一、技术领域
本实用新型涉及污水利用技术，尤其是一种污水自动收集贮存器。
二、背景技术
中国严重缺水、全世界缺水，这是一个应引起大家重视的问题。目前 采用净化的自来水直接冲刷卫生间便池，这是一种浪费水的使用方式。现 有采用下水处理成中水利用，其成本高。在专利申请号93216044.1，公开 了“一种蹲式便池方便坐便器”，仍然用净化的自来水冲刷的不足。
三、发明内容
本实用新型的目的是提供一种结构简单，利用上一层楼的厨房或卫生 间盥洗池的污水为其下一层利用冲刷便池的污水自动收集贮存器。
本实用新型的目的所采用的技术方案，包括有上层楼盥洗池、本层楼 便槽、排污干管，其上层楼盥洗池下接的污水进管的出口对准污水收集贮 存器，呈漏斗形的污水收集贮存器下接污水出管、上部壁溢水口接溢水管 一端，溢水管的另一端接通排污干管，污水出管中间装有球阀。
本实用新型具有结构简单紧凑，制作安装方便，充分利用可用的水、 自动收集、自动溢出等特点。
