申请日2004.03.25
公开(公告)日2005.03.09
IPC分类号C02F1/40; C02F1/36
摘要
一种油污水超声波高效处理一体化装置。其结构包括安装在一体化处理箱内的污水泵、溶气罐、过滤筒等，其特征在于：在过滤筒及一体化处理箱的底部固定有超声换能器，超声换能器则与超声发生器相连，位于过滤筒和一体化处理箱底部的出渣口与砂渣压滤器相连，集水管的出口高度低于一体化处理箱水面的高度。该处理器能将油污水一次性处理至达标排放，处理效率高，结构简单。
权利要求书

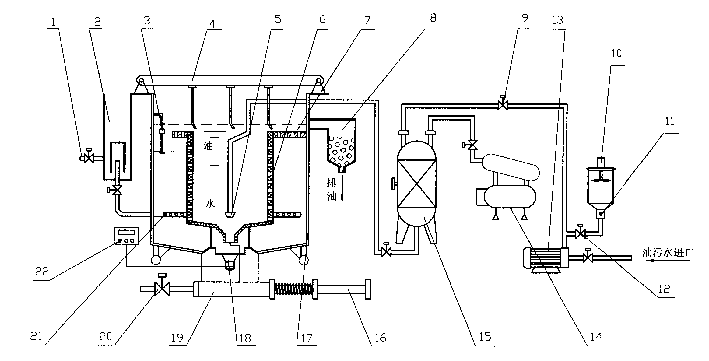

一种油污水超声波高效处理一体化装置，其结构包括安装在一体化处理 箱(17)内的污水泵(13)、溶气罐(15)、过滤筒(6)等，污水泵(13)的 出口接溶气罐(15)，加药槽(10)与污水泵(13)的出口相连;溶气罐(15) 内填充有喷淋式填料，空气压缩机(14)与溶气罐(15)连通;溶气罐(15) 通过管道与释放器(5)相连;释放器(5)位于过滤筒(6)的底部，过滤 筒(6)通过多孔支撑板(7)固定在一体化处理箱(17)内;过滤筒(6)的 滤孔直径为0.3-25μm;一体化处理箱(17)的上部固定有刮油往复器(4)， 过滤筒(6)的底部固定于一体化处理箱(17)的底部;清水槽(2)通过集 水管(21)与一体化处理箱(17)的清水层相连通，其特征在于：在过滤 筒(6)及一体化处理箱(17)的底部固定有超声换能器(18)，超声换能 器(18)则与超声发生器(22)相连，位于过滤筒(6)和一体化处理箱(17) 底部的出渣口与砂渣压滤器(19)相连，集水管(21)的出口高度低于一体 化处理箱(17)水面的高度，
说明书
油污水超声波高效处理一体化装置
所属技术领域
本实用新型涉及一种油污水超声波高效处理一体化装置。具体地说涉及 一种各行业清洗后的油污水的处理设备。
背景技术
在我国清洗行业中，对五金及电镀、涂装行业的零件加工后的除油、除 锈处理大多采用水系添加表面活性剂作为清洗液进行清洗。上述清洗液的活 性剂在除油排放后变成一种乳化油，由于这种乳化油具有一定的亲水性，因 此，采用传统方法进行油水分离效果不佳，分离后的水成乳化状，浑浊不清， COD、BOD值降低较少。上述分离后的水还要进行进一步的处理及增加了二次 处理污水的环保投资及运行费用。
发明内容
本实用新型的目的在于提供一种油污水超声波高效处理一体化装置。该 处理器能将油污水一次性处理至达标排放，处理效率高，结构简单。
为了达到上述目的本实用新型的技术方案是如下设计的：
一种油污水超声波高效处理一体化装置，其结构包括安装在一体化处理 箱内的污水泵、溶气罐、过滤筒等，污水泵的出口接溶气罐，加药槽与污水 泵的出口相连;溶气罐内填充有喷淋式填料，空气压缩机与溶气罐连通;溶 气罐通过管道与释放器相连;释放器位于过滤筒的底部，过滤筒通过多孔支 撑板固定在一体化处理箱内;过滤筒的滤孔直径为0.3-25μm;一体化处理箱 的上部固定有刮油往复器，过滤筒的底部固定于一体化处理箱的底部;清水 槽通过集水管与一体化处理箱的清水层相连通，其特征在于：在过滤筒及一 体化处理箱的底部固定有超声换能器，超声换能器则与超声发生器相连，位 于过滤筒和一体化处理箱底部的出渣口与砂渣压滤器相连，集水管的出口高 度低于一体化处理箱水面的高度。
本实用新型所述的一种油污水超声波高效处理一体化装置，大部分部件 均安装在一体化处理箱内，结构简单，使用方便。油污水在处理过程中，加 入了絮凝剂，絮凝剂能充分与油污水中的悬浮物相结合，使悬浮物不断积聚 而沉淀于底部。在溶气罐中分布有填料，油污水被分离成较小的液滴，油污 水液滴与压缩空气能充分混合，油污水中的油滴与压缩空气充分混合，经释 放器直接释放至过滤筒。压缩空气经释放器释放时均匀产生细小气泡，油珠 被气泡捕捉往上走，悬浮于上层，经刮油往复器刮至油污浓缩池回收后，进 行再处理。过滤筒的滤孔直径为0.3-25μm，水经过滤筒的侧壁过滤至过滤筒 外，形成清水层，油滴的直径大于滤孔的直径被气泡捕捉，不断上浮集中于 液面。清水经集水管排至澄清水出口排放。沉入底部的固形物在超声发生器 和超声转换器的作用下，排至砂渣压滤器，其中的水分压干后，分批排出。
