申请日2018.01.31
公开(公告)日2018.09.25
IPC分类号C02F9/12
摘要
本实用新型涉及一种一体式节能污水分离釜，釜体内设有隔油池和连接隔油池的过滤管，隔油池上方设有支撑台，支撑台上固定有撇油器，隔油池的釜体侧上设置有与撇油器匹配的集污区;过滤管包括依次连通的电离管、多组气浮管、麦饭石管以及活性碳管，釜体底部设有电离器连接于电离管，釜体底部设有鼓风机及连接鼓风机的气管;电离管、各组气浮管、麦饭石管以及活性炭管的上部分别设置有贯通过滤管的吸油机，各组吸油机通过回流管连通，所述回流管贯穿所述支撑台连接至隔油池;本方案结构设计紧凑，过滤管设置提高了含油污水处理油分去除率，过滤管上方设置的吸油机减少了水体表面油分处理所需的多组工序，从而降低了污水处理单位能耗。
权利要求书
1.一体式节能污水分离釜，包括釜体、釜体两侧设置的进水管和出水管、釜体内部设置的隔油池以及连接于隔油池且通过连通管连通的过滤管;其特征在于：所述隔油池底部设有出水口，隔油池上部设有支撑台，所述支撑台上固设有撇油器，所述隔油池的釜体侧上设置有与撇油器匹配的集污区;所述过滤管包括连接出水口的电离管、与电离管连通的至少两组气浮管、麦饭石管以及活性炭管;所述活性炭管通过连通管与出水管连通;釜体底部上还设有电离器连接于所述电离管，釜体底部还设有鼓风机及连接鼓风机的气管，所述气管与上述气浮管连通;所述电离管、气浮管、麦饭石管以及活性炭管的上部分别设置有贯通过滤管的吸油机，各组吸油机通过回流管连通，所述回流管贯穿所述支撑台连接至隔油池。
2.根据权利要求1所述的一体式节能污水分离釜，其特征在于：所述电离管连通有三组气浮管。
3.根据权利要求1所述的一体式节能污水分离釜，其特征在于：所述电离管的连通管与出水口连通处设置有密封套。
4.根据权利要求1所述的一体式节能污水分离釜，其特征在于：所述釜体底部还设有反冲洗泵，反冲洗泵连接有反冲洗管，釜体侧边设有反冲洗口，所述反冲洗管一侧与活性炭管底部连通，另一侧连接至反冲洗口。
5.根据权利要求1所述的一体式节能污水分离釜，其特征在于：所述电离管、气浮管、麦饭石管和活性炭管与连通管间通过螺栓可拆卸连接。
6.根据权利要求1所述的一体式节能污水分离釜，其特征在于：所述釜体底部还设有行走轮。
说明书
一体式节能污水分离釜
技术领域
本实用新型属于含油污水处理技术领域，具体涉及一种一体式节能污水分离釜。
背景技术
如果说20世纪世界只有少数国家进入工业化社会，那么21世纪工业化已遍及全球，现代社会的每一个个体都尽情享受着工业化社会带来的便利，同时，单独个体不可避免工业化社会带来的负面问题，作为工业社会的动力，化石燃料的地位至今仍旧不可撼动，在石油开采、石油化工、钢铁、焦化、煤气发生站、机械加工等工业部门。产生大量的废矿物油，这些废矿物油油重新处理的过程中用到大量的水，处理完毕后产生大量含油废水。含乳化油的废水，会在工艺设施和管道设备中与废水中悬浮颗粒及氧化铁皮一起沉降，形成具有较大黏性的油泥团，堵塞管道和设备影响生产的正常进行。含油废水对环境的影响是多方面的，如污染水体，在水面上形成油膜，能阻碍水体复氧作用，水体中由于溶解氧减少，藻类光合作用受到限制，影响水生生物的正常生长，使水生动植物有油味或毒性，甚至使水体变臭，破坏水资源的利用价值;油类黏附在鱼鳃上，可使鱼窒息，浓度为200mg/L时，鱼类不能生存;黏附在藻类、浮游生物上，可使它们死亡;油类会抑制水鸟产卵和孵化，严重时使鸟类大量死亡;用含油废水灌溉农田，油分及其衍生物将覆盖土壤和植物的表面，堵塞土壤的孔隙，阻止空气透入，使土壤和微生物不能正常进行新陈代谢，使农产品质量和实用价值下降，严重时会造成农作物减产或死亡，油类在土壤中向下迁移，还可能造成严重的地下水污染。现有含油处理设备较多，但处理设备复杂，占地面积大，一次性投资高，最重要的是污水处理单位能耗较高。
实用新型内容
本实用新型的目的是提供一种一体式节能污水分离釜，对污水处理设备进行一体式设计，提高含油污水处理油分的去除率，降低污水处理单位能耗。
为了实现上述目的，本实用新型采取的技术方案是：

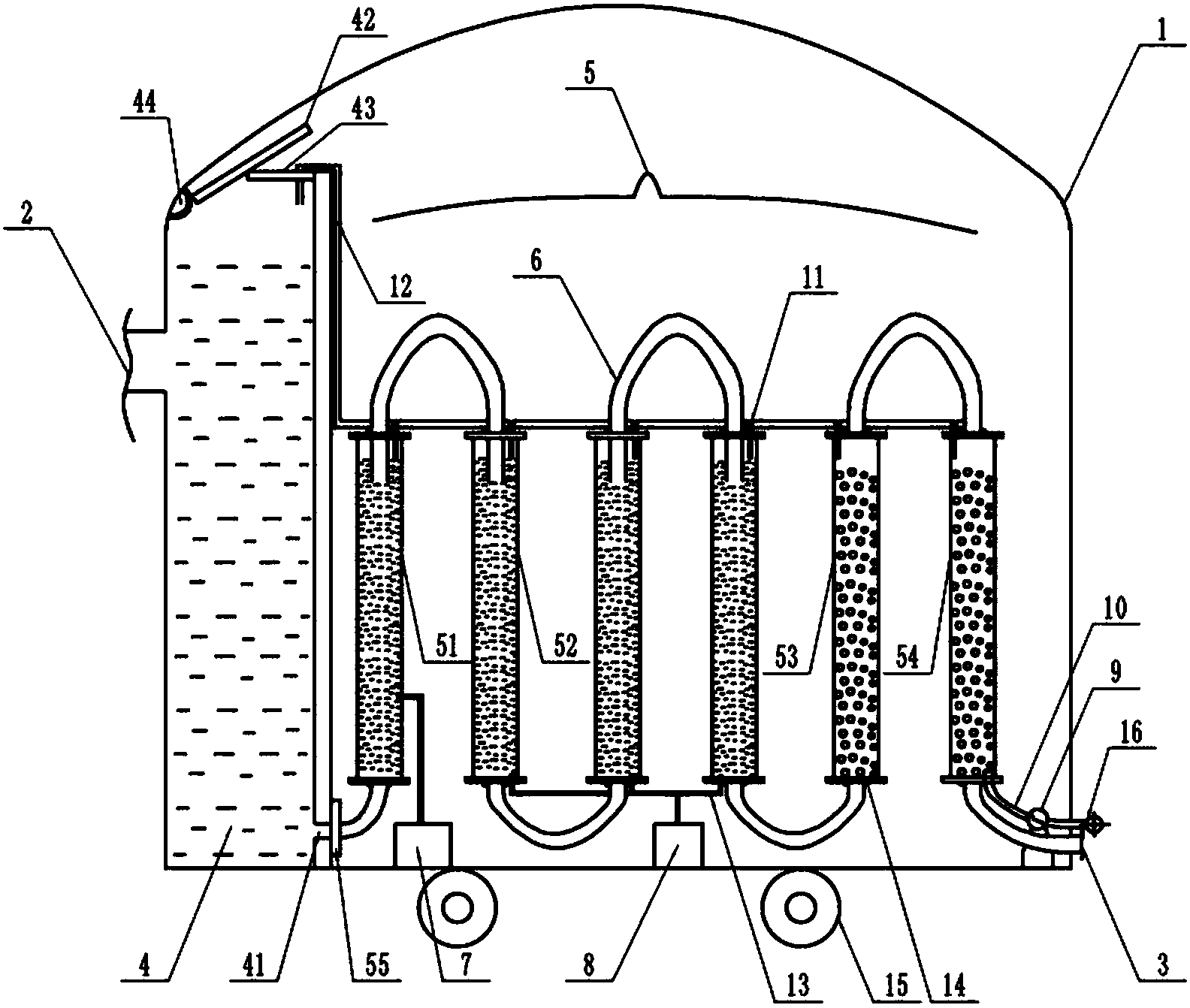

一体式节能污水分离釜，包括釜体、釜体两侧设置的进水管和出水管、釜体内部设置的隔油池以及连接于隔油池且通过连通管连通的过滤管;所述隔油池底部设有出水口，隔油池上部设有支撑台，所述支撑台上固设有撇油器，所述隔油池的釜体侧上设置有与撇油器匹配的集污区;所述过滤管包括连接出水口的电离管、与电离管连通的至少两组气浮管、麦饭石管以及活性炭管;所述活性碳管通过连通管与出水管连通;釜体底部上还设有电离器连接于所述电离管，釜体底部还设有鼓风机及连接鼓风机的气管，所述气管与上述气浮管连通;所述电离管、气浮管、麦饭石管以及活性炭管的上部分别设置有贯通过滤管的吸油机，各组吸油机通过回流管连通，所述回流管贯穿所述支撑台连接至隔油池。
本实用新型的有益效果在于：含油污水处理设备的一体化设计，减小了处理设备占地面积，使用方便，减少了设备投资，多级过滤管可有效去除悬浮于水体中的分散油和溶解于水体的溶解油和乳化油，过滤管上部设置吸油机可将水体中分离出的油质带入隔油池，有效实现含油水体中油分的逐步排出，实行多级过滤管一遍过滤，吸油机排油，从而降低了单位污水处理的能耗，节能及经济效果突出。
进一步，上述的一体式节能污水分离釜，所述电离管连通有三组气浮管，三级气浮可有效去除分散在水体中最难分解的呈乳化状态的油质，从而提高了处理含油污水油分去除率。
进一步，上述的一体式节能污水分离釜，所述电离管的连通管与出水口连通处设置有密封套，可保证出水连通处水密封性以及釜体内部的干燥性，降低了漏水造成的设备维修成本。
进一步，上述的一体式节能污水分离釜，所述釜体底部还设有反冲洗泵，反冲洗泵连接有反冲洗管，釜体侧边设有反冲洗口，所述反冲洗管一侧与活性炭管底部连通，另一侧连接至反冲洗口，长时间过滤会造成麦饭石管及活性炭管被吸附杂质堵塞，上述设置可于此种情况下对麦饭石管及活性炭管进行反向冲洗，从而可延长麦饭石及活性炭滤料过滤时间，经济效果显著。
进一步，上述的一体式节能污水分离釜，所述电离管、气浮管、麦饭石管和活性炭管与连通管间通过螺栓可拆卸连接，长时间过滤造成油质堵塞过滤管时，可通过螺栓拆卸过滤管并组装新的过滤管达到快速恢复生产，油质过滤管可闲时处理。
进一步，上述的一体式节能污水分离釜，所述釜体底部还设有行走轮，因一体设计分离釜占地面积小，安装上行走轮，可有效解决小型或短期含油污水处理但又不值得建立污水处理设备的问题。
