申请日2003.07.04
公开(公告)日2004.08.11
IPC分类号C02F3/12
摘要
用于序批式活性污泥法反应池的多点吸泥装置，涉及一种污水处理技术中使用的污泥排放及回流设备。该装置主要包括井筒，设置在井筒内的潜水轴流泵，与井筒相连的进泥管、出泥管及回流管;在出泥管上装有污泥排放控制阀，在所述的回流管上装有污泥回流控制阀;所述的进泥管由进泥总管和设置在总管上的多根进泥分管构成，在所述的分管上开有多个圆孔。该装置将污泥排放和污泥回流在同一设备中进行，可有效减少设备投资，降低运行费用;同时由于采用了多个进泥分管，实现了多点排泥，使池底排泥均匀，排泥含固率高，从而对污泥的处理极为有力;另外采用潜水轴流泵与井筒配合，没有任何机械的连接，检修极为方便。
権利要求書

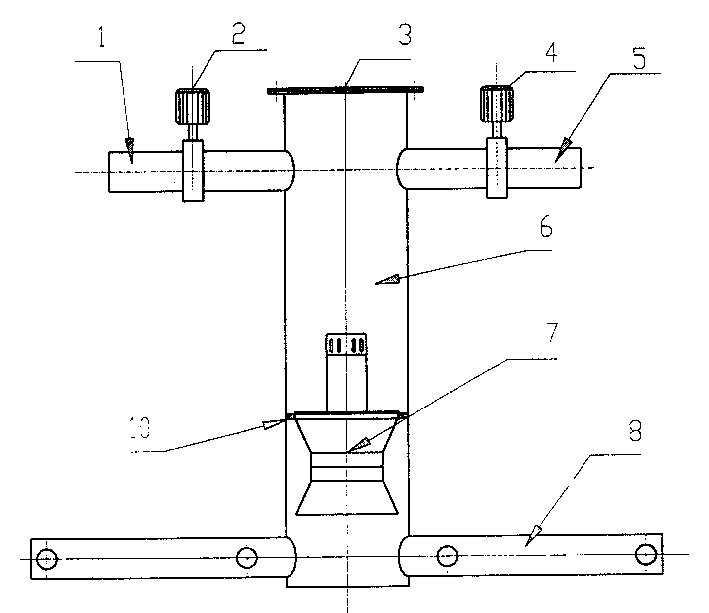

1.一种序批式活性污泥法反应池多点吸泥装置，其特征在于：该装置主要包括井筒(6)， 设置在井筒内的潜水轴流泵(7)，与井筒相连的进泥管、出泥管(1)及回流管(5);在出泥管上 装有污泥排放控制阀，在所述的回流管上装有污泥回流控制阀;所述的进泥管由进泥总管(8) 和设置在总管上的多根进泥分管(9)构成，在所述的进泥分管上开有多个圆孔。
2.按照权利要求1所述的多点吸泥装置，其特征在于：所述的圆孔直径为20～50mm。
3.按照权利要求1或2所述的多点吸泥装置，其特征在于：所述的控制阀采用电动碟阀。
说明书
序批式活性污泥法反应池多点吸泥装置
技术领域
本实用新型涉及一种污水处理技术中使用的污泥排放和污泥回流设备，特别涉及一种用 于序批式活性污泥法(SBR)反应池中使用的吸泥装置。
背景技术
以往污泥排放和污泥回流各采用一个潜污泵，但共同的特点都是单点吸泥。在污泥排放 单点吸泥时，只是将潜污泵置入反应池，抽取池中一点及附近的泥，这样的结果是：开始抽 取的大部分是泥，稍后一点抽取的大部分是水，增加了泵的运转负荷，作一些无用功。大量 污泥的增加，不仅增加了集泥井容积，更增加了污泥的处理负荷，增加了设备的数量，增加 了处理费用。在污泥回流单点吸泥时，吸泥泵吸的是反应池局部的泥水，代表着反应池局部 的泥水浓度。因为污泥回流的目的是均匀水质，单点吸泥并回流就很难达到均匀水质的目的。
实用新型内容
本实用新型的目的是提供一种用于序批式活性污泥法反应池的多点吸泥装置，该装置可 使污泥排放和污泥回流在同一设备中进行，一来减少设备投资，降低运行费用;二来使池底 排泥均匀，排泥含固率高。
本实用新型的目的是通过如下技术方案实现的：一种序批式活性污泥法反应池多点吸泥 装置，其特征在于：该装置主要包括井筒，设置在井筒内的潜水轴流泵，与井筒相连的进泥 管、出泥管及回流管;在出泥管上装有污泥排放控制阀，在所述的回流管上装有污泥回流控 制阀;所述的进泥管由进泥总管和设置在总管上的多根进泥分管构成，在所述的进泥分管上 开有多个圆孔。
本实用新型由于采用了将污泥排放和污泥回流在同一设备中进行，可有效减少设备投资， 降低运行费用;同时由于采用了多个进泥分管，实现了多点排泥，使池底排泥均匀，排泥含 固率高，从而对污泥的处理极为有力;另外采用潜水轴流泵与井筒配合，没有任何机械的连 接，检修极为方便。
