申请日2000.12.01
公开(公告)日2001.10.31
IPC分类号C02F1/48
摘要
本实用新型涉及电子式水处理器的辅机,包括上法兰、下法兰、电极和筒体,其特征在于:在筒体内的中心轴向上增设一根金属接地棒。本实用新型采用这一结构形式,在相同电压的情况下,缩短了发射极与地之间的距离,改善场强分布密度,而且消弱了筒体腔中心区域的电磁场空白区,从而加强了水处理效果。
権利要求書
1、电子式水处理器的辅机，包括上法兰、下法兰、电极和筒体，其 特征在于：在筒体的中心轴向上增设一根金属接地棒。
说明书
电子式水处理器的辅机
本实用新型涉及一种电子式水处理 器，确切地说是电子式水处理器的 辅机。
当前，用水设备面临的主要问题是结垢、腐蚀、藻类滋生等，这对设 备的有效利用危害很大。国内外为解决此类问题已进行了长期的探索，通 常采用的方法有：投药法、化学清洗法、离子交换法、永磁法、静电法、 超声波击碎法和电子式处理法。高频电子式处理器是一种向水体中发射高 频电磁场的装置，其具有防垢、除垢、防锈、除锈、杀菌灭藻等多种功能。
目前，国内各厂家生产的电子式水处理器，其工作原理都是向水体中 发射高频电磁场，结构由主机和辅机两大部分组成。主机内产生的高频电 磁振荡部分通过与辅机的电极相连，向水体中发射高频电磁波以达到处理 水的目的，辅机的电极根据水流量的大小设置为一根、两根或更多根，各 电极均布于辅机的筒体腔内，在多于一根以上时，由于电磁波的干涉叠加 在筒体中心区域出现较多波的平静区的电磁场空白区，然而筒体中心区正 是水流量最大的部分，因而影响了水处理效果。
本实用新型的目的在于：提供一种能改变电磁场的分布、削弱筒体腔 中心区域电磁场空白区的电子式水处理器的辅机。
实现上述目的技术解决方案是这样的。

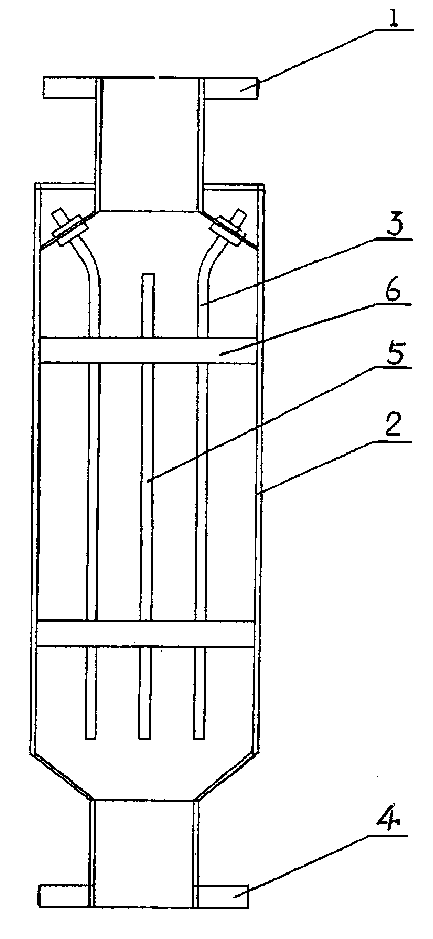

本实用新型电子式水处理器的辅机，包括上法兰、下法兰、电极和筒 体，其特征在于：在筒体的中心轴向上增设一根金属接地棒。
本实用新型在多极的辅机的筒体中心位置增加一根接地金属棒，这样 在相同电压的情况下，缩短了发射极与地之间的距离，改善场强分布密度， 而且消弱了筒体腔中心区域的电磁场空白区，从而也加强了水处理效果。
