申请日2018.01.30
公开(公告)日2018.06.08
IPC分类号F16L57/00; F16L57/02
摘要
本发明公开了一种污水管支撑装置，包括底座，所述底座内设置有活动块，活动块的一端连接有限位弹簧，并且活动块内设置有支撑杆，支撑杆的一端延伸至底座外并通过螺钉固定有铁丝网，所述底座上通过螺钉竖直设置有固定杆，固定杆内沿固定杆长度方向铰接有活动杆，活动杆的侧壁铰接有限位杆，且活动杆的顶端通过轴承铰接有转轴，转轴位于固定杆外的一端套设有挡板，并且活动杆的侧壁焊接有活动板，本发明无需额外人工即可将铁丝网在活动杆移动时架起，实现活动板与铁丝网之间无缝连接，从而减少废料对污水管的损害，提高爆破工程中的安全系数。
权利要求书

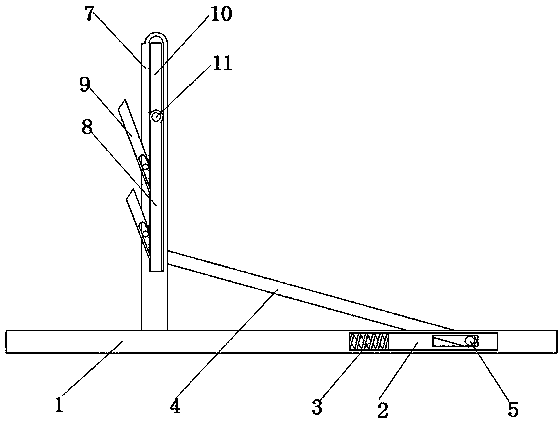

1.一种污水管支撑装置，包括底座(1)，其特征在于，所述底座(1)内设置有活动块(2)，活动块(2)的一端连接有限位弹簧(3)，并且活动块(2)内设置有支撑杆(4)，支撑杆(4)的一端延伸至底座(1)外并通过螺钉固定有铁丝网(6);
所述底座(1)上通过螺钉竖直设置有固定杆(7)，固定杆(7)内沿固定杆(7)长度方向铰接有活动杆(8)，活动杆(8)的侧壁铰接有限位杆(9)，且活动杆(8)的顶端通过轴承铰接有转轴(11)，转轴(11)位于固定杆(7)外的一端套设有挡板(10)，并且活动杆(8)的侧壁焊接有活动板(13)。
2.根据权利要求1所述的一种污水管支撑装置，其特征在于，所述活动杆(8)的侧壁底端开有通孔且孔内过盈连接有轴承，轴承的内壁套设有驱动杆(12)，其中支撑杆(4)的一端套设在驱动杆(12)的外壁上。
3.根据权利要求1所述的一种污水管支撑装置，其特征在于，所述活动块(2)内沿活动块(2)长度方向开有滑槽且槽内放置有卡块(5)，卡块(5)的一端焊接在支撑杆(4)的侧壁上。
4.根据权利要求1所述的一种污水管支撑装置，其特征在于，所述限位杆(9)沿限位杆(9)长度方向开有通槽且槽内设置有限位柱，其中限位柱的两端通过螺钉固定在固定杆(7)的侧壁上。
5.根据权利要求1所述的一种污水管支撑装置，其特征在于，所述挡板(10)的横截面长度大于限位杆(9)的长度，且挡板(10)的材料与活动板(13)的材料相同，并且挡板(10)的材料为10mm钢板。
6.根据权利要求1或2所述的一种污水管支撑装置，其特征在于，所述固定杆(7)为16#工字钢，且活动杆(8)、驱动杆(12)和支撑杆(4)材质相同为14#槽钢。
说明书
一种污水管支撑装置
技术领域
本发明涉及污水管技术领域，尤其涉及一种污水管支撑装置。
背景技术
茅台环境整治2号地块40#、41#、42#高层建筑物爆破拆除工程的周围环境十分复杂，特别赤水河边的茅台酒厂污水管和茅台镇排污沟，茅台酒厂的污水管材质为铸铁，不能承受冲击，污水沟上方的水泥盖板强度也难以承受来自爆破缺口飞散物的坠落冲击，且污水管道距离赤水河很近，一旦爆破对污水管或污水沟造成破坏会对赤水河造成污染，严重影响饮用水源安全。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水管支撑装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水管支撑装置，包括底座，所述底座内设置有活动块，活动块的一端连接有限位弹簧，并且活动块内设置有支撑杆，支撑杆的一端延伸至底座外并通过螺钉固定有铁丝网，所述底座上通过螺钉竖直设置有固定杆，固定杆内沿固定杆长度方向铰接有活动杆，活动杆的侧壁铰接有限位杆，且活动杆的顶端通过轴承铰接有转轴，转轴位于固定杆外的一端套设有挡板，并且活动杆的侧壁焊接有活动板。
优选的，所述活动杆的侧壁底端开有通孔且孔内过盈连接有轴承，轴承的内壁套设有驱动杆，其中支撑杆的一端套设在驱动杆的外壁上。
优选的，所述活动块内沿活动块长度方向开有滑槽且槽内放置有卡块，卡块的一端焊接在支撑杆的侧壁上。
优选的，所述限位杆沿限位杆长度方向开有通槽且槽内设置有限位柱，其中限位柱的两端通过螺钉固定在固定杆的侧壁上。
优选的，所述挡板的横截面长度大于限位杆的长度，且挡板的材料与活动板的材料相同，并且挡板的材料为10mm钢板。
优选的，所述固定杆为16#工字钢，且活动杆、驱动杆和支撑杆材质相同为14#槽钢。
本发明的有益效果是：
1、通过活动杆带动支撑杆上下移动，从而无需额外人工即可将铁丝网在活动杆移动时架起，实现活动板与铁丝网之间无缝连接，从而减少废料对污水管的损害，提高爆破工程中的安全系数。
2、通过限位弹簧和活动块对支撑杆的作用，使装置在静置时确保挡板与活动板保持垂直，从而使支撑杆的中心不偏移，使装置的耐用性能强，且在使用的过程中，限位弹簧可以分担一部分挡板对支撑杆的重力作用，从而使装置的使用寿命更长。
