申请日2018.02.13
公开(公告)日2018.06.22
IPC分类号G01N33/18; G01N1/10; G01S19/14
摘要
一种基于北斗智能污水柜监测装置，涉及污水监测领域，包括污水柜和附着于所述污水柜上的北斗智能设备，所述污水柜包括柜框体、隔体部和监测装置，所述柜框体包括长向板、宽向板、顶板和底板，所述隔体部包括横隔板和转隔板，所述横隔板和所述转隔板通过铰链部连接，所述监测装置包括竖监测板，所述竖监测板为垂直所述底板竖直向上延展、并相隔排列的平面板，所述竖监测板连接两侧的所述宽向板表面，本发明通过结合北斗卫星定位系统来对具备特定地理信息的污水区域进行监测，从而记录污水信息，并可储存污水样本以供提取、研究，与此同时，可对污水实现分区储存提高了单次出船监测污水的效率。
权利要求书

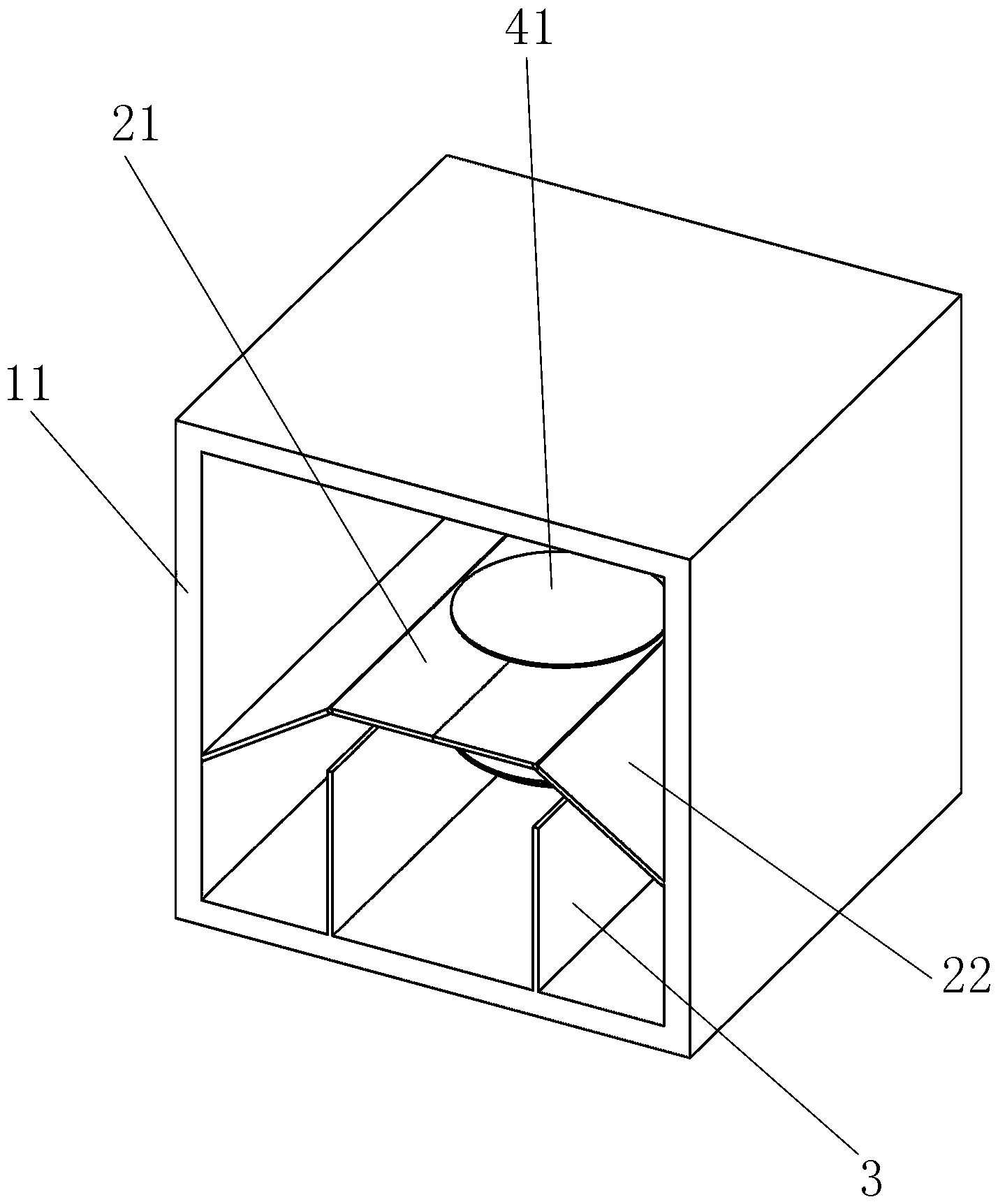

1.一种基于北斗智能污水柜监测装置，其特征在于，包括污水柜和附着于所述污水柜上的北斗智能设备，所述污水柜包括柜框体、隔体部和监测装置，所述柜框体包括长向板(11)、宽向板、顶板和底板，所述长向板(11)和所述宽向板首尾垂直连接，所述顶板连接所述长向板(11)和所述宽向板的上边缘，所述底板连接所述长向板(11)和所述宽向板的下边缘，所述隔体部包括横隔板(21)和转隔板(22)，所述横隔板(21)为连接两侧的所述宽向板的水平条板，所述转隔板(22)为自所述横隔板(21)的两端自上而下、并向所述长向板(11)靠近延展的倾斜平面板，所述横隔板(21)和所述转隔板(22)通过铰链部连接，所述监测装置包括竖监测板(3)，所述竖监测板(3)为垂直所述底板竖直向上延展、并相隔排列的平面板，所述竖监测板(3)连接两侧的所述宽向板表面。
2.根据权利要求1所述的一种基于北斗智能污水柜监测装置，其特征在于，所述横隔板(21)由可绕所述铰链部旋转的横隔单块构成，所述横隔单块包括中通孔(211)，所述中通孔(211)为在竖直方向上贯穿两侧的所述横隔单块相接处边缘中部的圆形穿孔，所述隔体部还包括竖拉部，所述竖拉部包括贴压板(41)、竖连杆(42)和弧承板(43)，所述贴压板(41)为覆压在两侧的所述横隔单块的上表面的圆形面板，所述竖连杆(42)为自所述贴压板(41)的下表面穿过所述中通孔(211)竖直向下延伸的直杆，所述弧承板(43)为自所述竖连杆(42)的下端水平向外延展并逐渐朝上的圆弧形面板。
3.根据权利要求1所述的一种基于北斗智能污水柜监测装置，其特征在于，还包括转板边轨(5)，所述转板边轨(5)包括转滑边和转止部，所述转滑边为自所述长向板(11)靠近所述宽向板的侧边处自上而下、并向所述宽向板的竖直中心线靠近延伸的弧形条板，所述止转部为自所述转滑边的末端向所述铰链部方向延伸的凸起条板。
4.根据权利要求2所述的一种基于北斗智能污水柜监测装置，其特征在于，所述横隔单块还包括下陷凹槽(61)，所述下陷凹槽(61)为自所述横隔单块上表面向下凹陷的矩形凹槽，位于两侧的所述下陷凹槽(61)相通，所述贴压板(41)还包括下凸隔条(62)，所述下凸隔条(62)为自所述贴压板(41)的下表面向下凸出的矩形凸块。
5.根据权利要求4所述的一种基于北斗智能污水柜监测装置，其特征在于，所述竖拉部还包括防止所述转隔板(22)转动的锁转部，所述锁转部包括横延杆(71)和斜托部(72)，所述横延杆(71)为自所述竖连杆(42)表面向靠近两侧的所述转隔板(22)方向水平延伸的直杆，所述斜托部(72)为自所述横延杆(71)的末端自上而下反向延伸的倾斜平面，所述斜托部(72)的倾斜角度与相近的所述转隔板(22)的倾斜角度一致。
说明书
一种基于北斗智能污水柜监测装置
技术领域
本发明涉及污水监测领域，具体涉及一种基于北斗智能污水柜监测装置。
背景技术
现今的经济发展不单讲究又好又快，还更注重对环境的友好性，其中，当属污水环境的治理问题尤被重视，而由于过去发展经济时没有太过在乎对水资源的保护所积累下来的污水治理难题，也已无法通过简单的、传统的污水治理方案来解决了，相应地，对于治理污水，政府机构已经逐渐使用起了较为前沿的新技术和新方法，例如有“互联网+北斗”船舶污水排放监测管理系统，该管理系统是基于GIS地理信息、北斗卫星定位、物联传感、移动互联等技术为一体的综合管理系统，通过北斗定位和移动互连等技术将各处不同的污水数据进行整合和分析，从而实现针对性的监测和治理，解决了传统污水排放治理中效率低的缺点。
发明内容
本发明的目的是提供一种基于北斗智能污水柜监测装置，通过结合北斗卫星定位系统来对具备特定地理信息的污水区域进行监测，从而记录污水信息，并可储存污水样本以供提取、研究，与此同时，可对污水实现分区储存提高了单次出船监测污水的效率。
本发明的上述技术目的是通过以下技术方案得以实现的：一种基于北斗智能污水柜监测装置，其中，包括污水柜和附着于所述污水柜上的北斗智能设备，所述污水柜包括柜框体、隔体部和监测装置，所述柜框体包括长向板、宽向板、顶板和底板，所述长向板和所述宽向板首尾垂直连接，所述顶板连接所述长向板和所述宽向板的上边缘，所述底板连接所述长向板和所述宽向板的下边缘，所述隔体部包括横隔板和转隔板，所述横隔板为连接两侧的所述宽向板的水平条板，所述转隔板为自所述横隔板的两端自上而下、并向所述长向板靠近延展的倾斜平面板，所述横隔板和所述转隔板通过铰链部连接，所述监测装置包括竖监测板，所述竖监测板为垂直所述底板竖直向上延展、并相隔排列的平面板，所述竖监测板连接两侧的所述宽向板表面。
所述污水柜可以安装于船舶船体外表面，也可以安装于船体内部，所述污水柜的形状可以理解为长方体型，并且可以通过在所述顶板上开孔并连接管道来将污水引导至所述污水柜中，当污水被引入所述污水柜中时，污水首先由所述隔体部承托，可以理解为所述隔体部将所述污水柜的内腔分隔成上、下两部分，污水首先盛放于所述隔体部上方，当污水逐渐增多重量变大，所述横隔板会绕所述铰链部向下旋转，引导污水进入所述隔体部的下部分空腔，再由所述竖监测板对污水进行检测，将检测数据传送给所述北斗智能设备，所述北斗智能设备即可将地理位置信息、污水检测数据等一并记录、发送，特别地，所述铰链部内部可以安装电机，在必要的时候防止所述转隔板转动，有利于所述隔体部的上、下空空腔都盛放不同污水，如同一位置的不同深度的污水甚至可以盛放不同位置的污水，通过北斗智能设备记录地理信息进行区分。
作为本发明的优选，所述横隔板由可绕所述铰链部旋转的横隔单块构成，所述横隔单块包括中通孔，所述中通孔为在竖直方向上贯穿两侧的所述横隔单块相接处边缘中部的圆形穿孔，所述隔体部还包括竖拉部，所述竖拉部包括贴压板、竖连杆和弧承板，所述贴压板为覆压在两侧的所述横隔单块的上表面的圆形面板，所述竖连杆为自所述贴压板的下表面穿过所述中通孔竖直向下延伸的直杆，所述弧承板为自所述竖连杆的下端水平向外延展并逐渐朝上的圆弧形面板。
两侧的所述横隔单块可绕各自所在一侧的所述铰接部向下旋转，即所述隔体部的下方空腔内含有越来越多的污水时，水位线越过所述竖监测板的上端流入位于所述竖监测板之间的所述弧承板内，当所述弧承板内污水增多，重量变大，通过所述竖连杆向下拉扯所述贴压板使得所述横隔单块向下旋转，此时位于所述隔体部上方的污水亦可以从所述横隔单块之间流入下方空腔，其中，所述竖连杆为直杆，不会将所述弧承板的两侧分隔，可以均分两侧污水，避免出现单侧偏重的问题，并且可以在两侧的所述竖监测板的上边缘中部开有一个凹陷的缺口，以保证污水流入所述竖监测板中时，会先流入所述弧承板。
作为本发明的优选，还包括转板边轨，所述转板边轨包括转滑边和转止部，所述转滑边为自所述长向板靠近所述宽向板的侧边处自上而下、并向所述宽向板的竖直中心线靠近延伸的弧形条板，所述止转部为自所述转滑边的末端向所述铰链部方向延伸的凸起条板。
所述转板边轨可以阻挡所述转隔板过度旋转，或避免所述转隔板受到较大水压时发生过度偏转而损坏，所述转止部的倾斜角度为自所述转滑边的末端朝向所述铰链部，可以尽量增大所述转止部与梭梭树转隔板间的接触面积。
作为本发明的优选，所述横隔单块还包括下陷凹槽，所述下陷凹槽为自所述横隔单块上表面向下凹陷的矩形凹槽，位于两侧的所述下陷凹槽相通，所述贴压板还包括下凸隔条，所述下凸隔条为自所述贴压板的下表面向下凸出的矩形凸块。
所述下陷凹槽配合所述下凸隔条，可以使得两者之间具备多个贴合面，隔水性更好。
作为本发明的优选，所述竖拉部还包括防止所述转隔板转动的锁转部，所述锁转部包括横延杆和斜托部，所述横延杆为自所述竖连杆表面向靠近两侧的所述转隔板方向水平延伸的直杆，所述斜托部为自所述横延杆的末端自上而下反向延伸的倾斜平面，所述斜托部的倾斜角度与相近的所述转隔板的倾斜角度一致。
当需要将所述隔体部的上下腔同时用于存储污水时，可以先通过两侧的所述转隔板将污水引入下方腔体，再控制电机将所述转隔板锁止，防止所述转隔板在上方腔体盛水时转动漏水，可以将所述横延杆的高度设置成与所述竖监测板的上边缘齐平，此时，通过上提所述贴压板并转动来改变所述横延杆的水平朝向，即所述横延杆有两种状态，在与所述长向板的水平延伸方向一致时，所述横延杆无法通过斜托部支撑所述转隔板，当与所述宽向板的水平延伸方向一致时，所述横延杆会架在所述竖监测板的上边缘，一来可以防止所述贴压板上污水压力大而压迫所述横隔单块，避免上方污水从所述横隔单块流入，二来也可以帮助所述斜托部可以贴住所述转隔板的下表面，此外，还可以防止在污水柜拆卸搬运过程中，因无法通电而造成所述铰链部不能通过电机锁止所述转隔板造成上、下腔污水混合的问题出现。
综上所述，本发明具有如下有益效果。
1.通过结合北斗卫星定位系统来对具备特定地理信息的污水区域进行监测，从而记录污水信息，并可储存污水样本以供提取、研究，与此同时，可对污水实现分区储存提高了单次出船监测污水的效率。
2.所述隔体部将污水柜内腔空间分类两部分，一来可以根据污水量来转化容纳空间，二来可以储存不同检测样本。
