新型高效率污水处理系统

发布时间:2018-12-25 18:59:09  中国污水处理工程网

  申请日2018.02.09

  公开(公告)日2018.07.06

  IPC分类号C02F9/04; G08C17/02; H04N7/18; H04N5/33

  摘要

  本发明提供一种新型高效率污水处理系统,包括主箱体以及设置于该所述主箱体一侧的罐式过滤器;在所述主箱体内部设置有电源、控制器、数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器;该数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器与控制器电性连接;所述主箱体外部连接有用于将污水输送到主箱体内部的输料管道;在所述主箱体内部从上到下依次设置有一级过滤器、二级过滤器以及三级过滤器,实际使用中,因为具有回流管道的设置,不符合过滤要求的污水会进行回流过滤,保证达到最好的过滤效果,本设备结构设计合理,使用效果好,适合大范围推广使用。

  权利要求书

  1.一种新型高效率污水处理系统,其特征在于:包括主箱体以及设置于该所述主箱体一侧的罐式过滤器;在所述主箱体内部设置有电源、控制器、数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器;该数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器与控制器电性连接;所述主箱体外部连接有用于将污水输送到主箱体内部的输料管道;在所述主箱体内部从上到下依次设置有一级过滤器、二级过滤器以及三级过滤器;且在所述主箱体外部还设置有用于将二级过滤器中的污水回输到一级过滤器中的第一回流管道以及用于将三级过滤器中的污水回输到一级过滤器中的第二回流管道;所述第一回流管道的管径大小范围为7-12cm;所述第二回流管道的管径大小范围为8-11cm;该所述一级过滤器中设置有石英砂过滤板、无烟煤过滤板以及活性炭过滤板,且该石英砂过滤板、无烟煤过滤板以及活性炭过滤板的厚度依次减小,所述石英砂过滤板的厚度范围为8.3cm至6.7cm;所述无烟煤过滤板的厚度范围为6.6cm至6.8cm;所述活性炭过滤板的厚度范围为5.6cm至6.4cm;所述二级过滤器中设置有纤维过滤板、PVC过滤板以及阳离子树脂交换过滤板;且该纤维过滤板、PVC过滤板以及阳离子树脂交换过滤板的厚度依次增大;该纤维过滤板的厚度范围为3.3cm至3.7cm;PVC过滤板的厚度范围为4.3cm至4.7cm;阳离子树脂交换过滤板的厚度范围为4.9cm至5.5cm;所述三级过滤器中设置有聚四氟乙烯材质过滤板、除臭板以及海绵过滤板;且聚四氟乙烯材质过滤板、除臭板以及海绵过滤板的该聚四氟乙烯材质过滤板的厚度依次减小,所述聚四氟乙烯材质过滤板的厚度范围为6.9cm至7.3cm;除臭板的厚度范围为5.3cm至5.7cm;海绵过滤板的厚度范围为4.3cm至4.6cm;所述主箱体与罐式过滤器之间通过中间管道相连通;且该中间管道的管径大小范围为5.6-9cm;所述罐式过滤器内部设置有旋转轴以及与该旋转轴相连接的若干层过滤板;还包括用于驱动旋转轴旋转的旋转驱动电机;所述若干层过滤板包括蛭石粉过滤板、生物黑炭过滤板以及碳酸钙过滤板层;所述蛭石粉过滤板、生物黑炭过滤板以及碳酸钙过滤板层的厚度大小范围为7.4-8.3cm;在该罐式过滤器外部还连接有水龙头,所述水龙头外部设置有流量传感器,且旋转驱动电机、流量传感器与控制器电性连接;该所述主箱体正面还设置有触摸显示屏以及若干个控制按钮;且在主箱体上部设置有高清红外线摄像头;所述触摸显示屏、控制按钮、高清红外线摄像头与控制器电性连接。

  2.如权利要求1所述的一种新型高效率污水处理系统,其特征在于:所述罐式过滤器内部还设置有与控制器电线连接的水质传感器。

  3.如权利要求1或2所述的一种新型高效率污水处理系统,其特征在于:所述罐式过滤器呈圆柱体状,且该罐式过滤器的外围直径大小范围为75-160cm。

  4.如权利要求1所述的一种新型高效率污水处理系统,其特征在于:所述一级过滤器、二级过滤器以及三级过滤器外部都设置有检修门。

  5.如权利要求1所述的一种新型高效率污水处理系统,其特征在于:所述触摸显示屏为电容式触摸显示屏。

  说明书

  一种新型高效率污水处理系统

  [技术领域]

  本发明涉及污水处理系统技术领域,尤其涉及一种可以有效提高污水处理效率,降低处理成本的新型高效率污水处理系统。

  [背景技术]

  目前,在污水处理技术领域,广泛使用活性污泥来进行废水的处理,活性污泥是微生物群体及它们所依附的有机物质和无机物质的总称,活性污泥可分为好氧活性污泥和厌氧颗粒活性污泥,活性污泥主要用来处理污水,利用活性污泥处理污水会产生需要排放的污泥,而由于排放的污泥中含有大量有机物、氨氮、磷、重金属等物质,并且其中的水分含量高,使得排放的污泥只能够进行焚烧、填埋处理,这些处理方法的成本较高、污泥的储存和运输不便,而且容易造成土壤和水体的污染,这使得污泥的处理成为污水处理系统中的一大亟待解决的问题。

  基于此,怎样才能更好的提升污水污泥的处理效率,结合目前智能化水平的加强,本领域的技术人员进行了大量的研发和实验,并取得了较好的成绩。

  [发明内容]

  为克服现有技术所存在的问题,本发明提供一种可以有效提高污水处理效率,降低处理成本的新型高效率污水处理系统。

  本发明解决技术问题的方案是提供一种新型高效率污水处理系统,包括主箱体以及设置于该所述主箱体一侧的罐式过滤器;在所述主箱体内部设置有电源、控制器、数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器;该数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器与控制器电性连接;所述主箱体外部连接有用于将污水输送到主箱体内部的输料管道;在所述主箱体内部从上到下依次设置有一级过滤器、二级过滤器以及三级过滤器;且在所述主箱体外部还设置有用于将二级过滤器中的污水回输到一级过滤器中的第一回流管道以及用于将三级过滤器中的污水回输到一级过滤器中的第二回流管道;所述第一回流管道的管径大小范围为7-12cm;所述第二回流管道的管径大小范围为8-11cm;该所述一级过滤器中设置有石英砂过滤板、无烟煤过滤板以及活性炭过滤板,且该石英砂过滤板、无烟煤过滤板以及活性炭过滤板的厚度依次减小,所述石英砂过滤板的厚度范围为8.3cm至6.7cm;所述无烟煤过滤板的厚度范围为6.6cm至6.8cm;所述活性炭过滤板的厚度范围为5.6cm至6.4cm;所述二级过滤器中设置有纤维过滤板、PVC过滤板以及阳离子树脂交换过滤板;且该纤维过滤板、PVC过滤板以及阳离子树脂交换过滤板的厚度依次增大;该纤维过滤板的厚度范围为3.3cm至3.7cm;PVC过滤板的厚度范围为4.3cm至4.7cm;阳离子树脂交换过滤板的厚度范围为4.9cm至5.5cm;所述三级过滤器中设置有聚四氟乙烯材质过滤板、除臭板以及海绵过滤板;且聚四氟乙烯材质过滤板、除臭板以及海绵过滤板的该聚四氟乙烯材质过滤板的厚度依次减小,所述聚四氟乙烯材质过滤板的厚度范围为6.9cm至7.3cm;除臭板的厚度范围为5.3cm至5.7cm;海绵过滤板的厚度范围为4.3cm至4.6cm;所述主箱体与罐式过滤器之间通过中间管道相连通;且该中间管道的管径大小范围为5.6-9cm;所述罐式过滤器内部设置有旋转轴以及与该旋转轴相连接的若干层过滤板;还包括用于驱动旋转轴旋转的旋转驱动电机;所述若干层过滤板包括蛭石粉过滤板、生物黑炭过滤板以及碳酸钙过滤板层;所述蛭石粉过滤板、生物黑炭过滤板以及碳酸钙过滤板层的厚度大小范围为7.4-8.3cm;在该罐式过滤器外部还连接有水龙头,所述水龙头外部设置有流量传感器,且旋转驱动电机、流量传感器与控制器电性连接;该所述主箱体正面还设置有触摸显示屏以及若干个控制按钮;且在主箱体上部设置有高清红外线摄像头;所述触摸显示屏、控制按钮、高清红外线摄像头与控制器电性连接。

  优选地,所述罐式过滤器内部还设置有与控制器电线连接的水质传感器。

  优选地,所述罐式过滤器呈圆柱体状,且该罐式过滤器的外围直径大小范围为75-160cm。

  优选地,所述一级过滤器、二级过滤器以及三级过滤器外部都设置有检修门。

  优选地,所述触摸显示屏为电容式触摸显示屏。

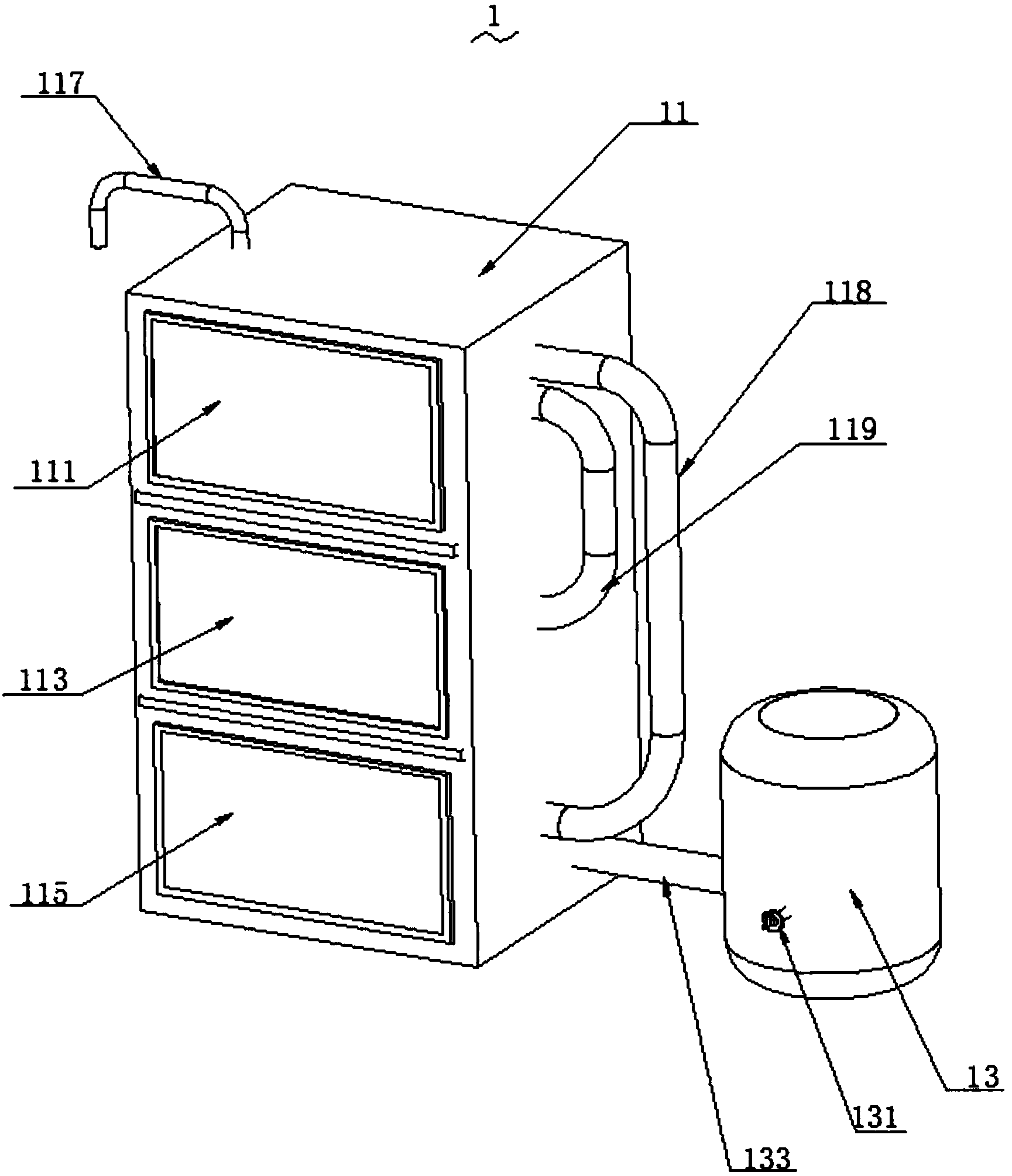

  与现有技术相比,本发明一种新型高效率污水处理系统通过同时设置主箱体11以及设置于该所述主箱体11一侧的罐式过滤器13,且在所述主箱体11内部设置电源、控制器、数据存储器、温湿度传感器、无线通讯传输单元、蓝牙传输单元以及报警器,主箱体11内部从上到下依次设置一级过滤器111、二级过滤器113以及三级过滤器115,且在所述主箱体11外部还设置用于将二级过滤器113中的污水回输到一级过滤器111中的第一回流管道119以及用于将三级过滤器115中的污水回输到一级过滤器111中的第二回流管道118,实际使用中,因为具有回流管道的设置,不符合过滤要求的污水会进行回流过滤,保证达到最好的过滤效果,本设备结构设计合理,使用效果好,适合大范围推广使用。
