申请日2018.02.08
公开(公告)日2018.08.14
IPC分类号B02C19/00; B02C23/16
摘要
本发明涉及一种研磨设备，尤其涉及一种污水处理用大颗粒石英砂研磨设备。本发明要解决的技术问题是提供一种研磨速度快、研磨全面的污水处理用大颗粒石英砂研磨设备。为了解决上述技术问题，本发明提供了这样一种污水处理用大颗粒石英砂研磨设备，包括有安装架、框体、滑轨、滑块、放置框、收集框、弧形板、网板、连接杆、第一螺母、螺栓、电机、螺杆、第二螺母等;安装架内底部设有框体，框体左壁开有通孔，框体顶部设有弧形板，弧形板中部设有网板，框体内底部嵌有滑轨，滑轨上滑动式连接有滑块。本发明达到了研磨速度快、研磨全面的效果，本发明通过凸起和框体正反转，可以加快石英砂的研磨速度，提高工作效率。
权利要求书

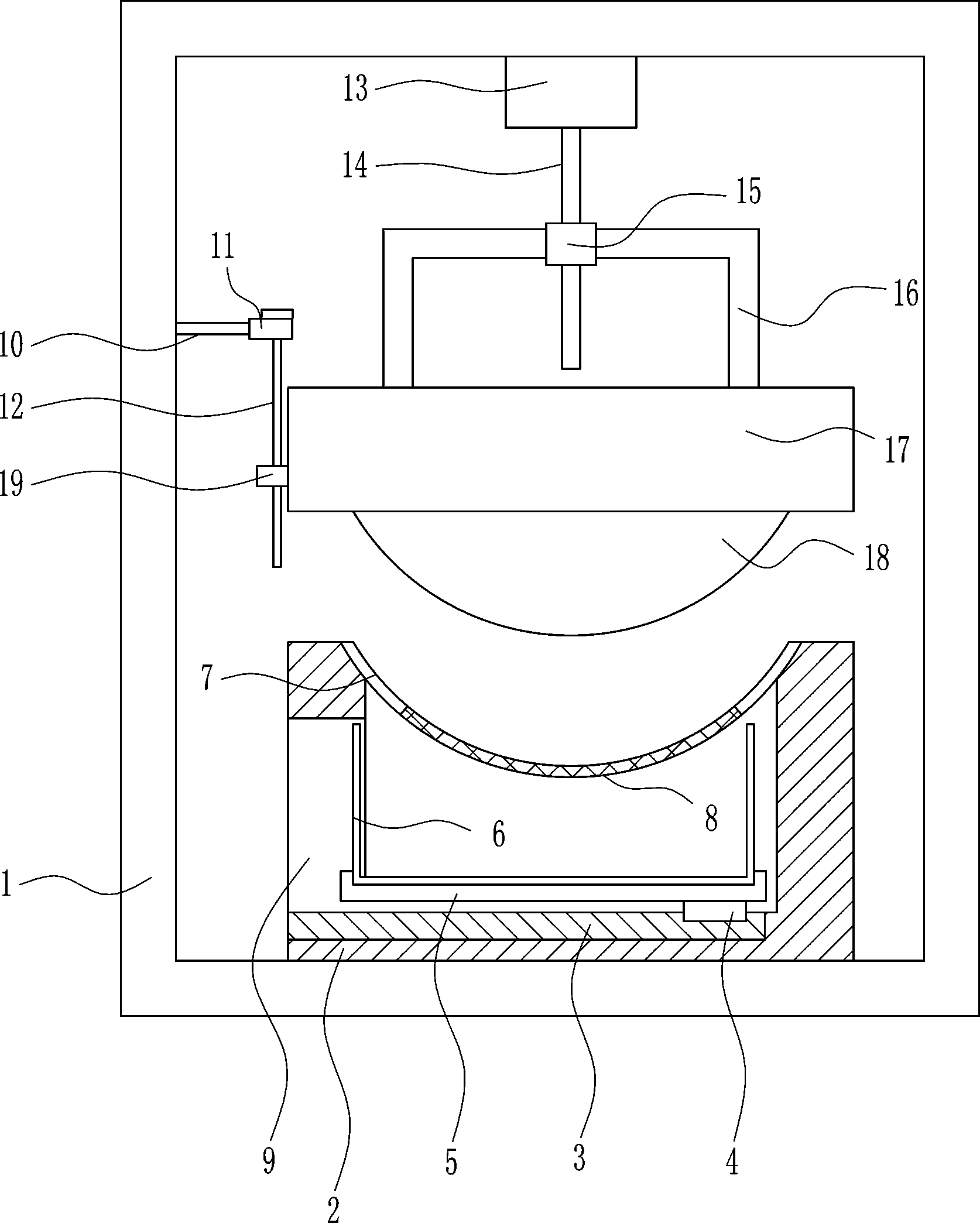

1.一种污水处理用大颗粒石英砂研磨设备，其特征在于，包括有安装架(1)、框体(2)、滑轨(3)、滑块(4)、放置框(5)、收集框(6)、弧形板(7)、网板(8)、连接杆(10)、第一螺母(11)、螺栓(12)、电机(13)、螺杆(14)、第二螺母(15)、L形支杆(16)、压块(17)、凸起(18)和圆环(19)，安装架(1)内底部设有框体(2)，框体(2)左壁开有通孔(9)，框体(2)顶部设有弧形板(7)，弧形板(7)中部设有网板(8)，框体(2)内底部嵌有滑轨(3)，滑轨(3)上滑动式连接有滑块(4)，滑块(4)顶部连接有放置框(5)，放置框(5)内放置有收集框(6)，收集框(6)在网板(8)下方，安装架(1)上壁内侧中部安装有电机(13)，电机(13)底部的输出轴上连接有螺杆(14)，螺杆(14)中部旋有第二螺母(15)，第二螺母(15)左右两侧均连接有L形支杆(16)，L形支杆(16)底端连接有压块(17)，压块(17)底部中心连接有凸起(18)，凸起(18)在弧形板(7)上方，压块(17)左侧下部设有圆环(19)，安装架(1)左壁内侧上部设有连接杆(10)，连接杆(10)右端连接有第一螺母(11)，第一螺母(11)内旋有螺栓(12)，螺栓(12)下部插入圆环(19)内。
2.根据权利要求1所述的一种污水处理用大颗粒石英砂研磨设备，其特征在于，还包括有旋转装置(20)，安装架(1)右部设有旋转装置(20)，旋转装置(20)包括有第一轴承座(201)、第一转轴(202)、大齿轮(203)、第二轴承座(204)、第二转轴(205)、小齿轮(206)、第三轴承座(207)、第三转轴(208)、第一皮带轮(209)、第一平皮带(2010)、第二皮带轮(2011)和第二平皮带(2012)，安装架(1)内底部中心设有第一轴承座(201)，第一轴承座(201)内设有第一转轴(202)，第一转轴(202)下部设有大齿轮(203)，安装架(1)内底部右侧设有第二轴承座(204)，第二轴承座(204)内设有第二转轴(205)，第二转轴(205)下部设有小齿轮(206)，小齿轮(206)与啮合，安装架(1)内底部右侧设有第三轴承座(207)，第三轴承座(207)在第二轴承座(204)右侧，第三轴承座(207)内设有第三转轴(208)，第三转轴(208)下部和第二转轴(205)上部均设有第一皮带轮(209)，第一皮带轮(209)之间绕有第一平皮带(2010)，第三转轴(208)上部和螺杆(14)上部均设有第二皮带轮(2011)，第二皮带轮(2011)之间绕有第二平皮带(2012)。
3.根据权利要求2所述的一种污水处理用大颗粒石英砂研磨设备，其特征在于，还包括有第一弹簧(22)和挡块(23)，滑轨(3)顶部左侧开有第一凹槽(21)，第一凹槽(21)内底部连接有第一弹簧(22)，第一弹簧(22)顶端连接有挡块(23)。
4.根据权利要求3所述的一种污水处理用大颗粒石英砂研磨设备，其特征在于，还包括有敲击装置(24)，通孔(9)内顶部设有敲击装置(24)，敲击装置(24)包括有第二弹簧(241)、导套(242)、导杆(243)、第一敲击球(244)、L形连杆(245)和第二敲击球(246)，通孔(9)内顶部设有导套(242)，导套(242)内套有导杆(243)，导杆(243)右端连接有第一敲击球(244)，导杆(243)底部左侧设有L形连杆(245)，L形连杆(245)右端连接有第二敲击球(246)，滑块(4)右侧与框体(2)右壁内侧下部之间连接有第二弹簧(241)。
5.根据权利要求4所述的一种污水处理用大颗粒石英砂研磨设备，其特征在于，还包括有插块(26)，框体(2)左右两壁顶部内侧均开有第二凹槽(25)，弧形板(7)放置在框体(2)顶部，弧形板(7)底部左侧和右侧均设有插块(26)，插块(26)插入第二凹槽(25)内。
说明书
一种污水处理用大颗粒石英砂研磨设备
技术领域
本发明涉及一种研磨设备，尤其涉及一种污水处理用大颗粒石英砂研磨设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。石英砂是处理污水的重要材料，但是石英砂有大有小，大的石英砂不利于过滤污水，因此就需要将大的石英砂进行研磨，将其研磨成小的，可以使用的石英砂，如此才可以达到更好的过滤效果。
综上，目前需要研发一种研磨速度快、研磨全面的污水处理用大颗粒石英砂研磨设备，来克服现有技术中研磨速度慢、研磨不全面的缺点。
发明内容
(1)要解决的技术问题
本发明为了克服现有技术中研磨速度慢、研磨不全面的缺点，本发明要解决的技术问题是提供一种研磨速度快、研磨全面的污水处理用大颗粒石英砂研磨设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用大颗粒石英砂研磨设备，包括有安装架、框体、滑轨、滑块、放置框、收集框、弧形板、网板、连接杆、第一螺母、螺栓、电机、螺杆、第二螺母、L形支杆、压块、凸起和圆环，安装架内底部设有框体，框体左壁开有通孔，框体顶部设有弧形板，弧形板中部设有网板，框体内底部嵌有滑轨，滑轨上滑动式连接有滑块，滑块顶部连接有放置框，放置框内放置有收集框，收集框在网板下方，安装架上壁内侧中部安装有电机，电机底部的输出轴上连接有螺杆，螺杆中部旋有第二螺母，第二螺母左右两侧均连接有L形支杆，L形支杆底端连接有压块，压块底部中心连接有凸起，凸起在弧形板上方，压块左侧下部设有圆环，安装架左壁内侧上部设有连接杆，连接杆右端连接有第一螺母，第一螺母内旋有螺栓，螺栓下部插入圆环内。
优选地，还包括有旋转装置，安装架右部设有旋转装置，旋转装置包括有第一轴承座、第一转轴、大齿轮、第二轴承座、第二转轴、小齿轮、第三轴承座、第三转轴、第一皮带轮、第一平皮带、第二皮带轮和第二平皮带，安装架内底部中心设有第一轴承座，第一轴承座内设有第一转轴，第一转轴下部设有大齿轮，安装架内底部右侧设有第二轴承座，第二轴承座内设有第二转轴，第二转轴下部设有小齿轮，小齿轮与啮合，安装架内底部右侧设有第三轴承座，第三轴承座在第二轴承座右侧，第三轴承座内设有第三转轴，第三转轴下部和第二转轴上部均设有第一皮带轮，第一皮带轮之间绕有第一平皮带，第三转轴上部和螺杆上部均设有第二皮带轮，第二皮带轮之间绕有第二平皮带。
优选地，还包括有第一弹簧和挡块，滑轨顶部左侧开有第一凹槽，第一凹槽内底部连接有第一弹簧，第一弹簧顶端连接有挡块。
优选地，还包括有敲击装置，通孔内顶部设有敲击装置，敲击装置包括有第二弹簧、导套、导杆、第一敲击球、L形连杆和第二敲击球，通孔内顶部设有导套，导套内套有导杆，导杆右端连接有第一敲击球，导杆底部左侧设有L形连杆，L形连杆右端连接有第二敲击球，滑块右侧与框体右壁内侧下部之间连接有第二弹簧。
优选地，还包括有插块，框体左右两壁顶部内侧均开有第二凹槽，弧形板放置在框体顶部，弧形板底部左侧和右侧均设有插块，插块插入第二凹槽内。
工作原理：在需要使用该设备进行大颗粒石英砂的研磨时，用户将需要研磨的石英砂倒入弧形板内，接着用户控制电机逆时针转动，带动螺杆逆时针转动，进而带动第二螺母向下移动，从而带动L形支杆向下移动，使得压块和凸起向下移动，当压块和凸起向下移动到需要位置时，用户控制电机停止工作，接用户向上拧动螺栓，当螺栓向上移动到离开圆环时，用户停止拧动螺栓，然后用户接着控制电机转动，带动压块和凸起转动，压块和凸起转动对弧形板上的石英砂进行研磨，研磨好的石英砂通过网板进入收集框内，当弧形板上的石英砂变少后，压块和凸起与弧形板之间的间隙变大，此时在圆环转动到复位后，用户将螺栓向下拧，当螺栓向下拧插入圆环内到需要的长度时，用户再次控制电机逆时针转动，使得压块和凸起向下移动，当压块和凸起向下移动到需要的位置后，用户控制电机停止工作，接着用户再次将螺栓向上拧，使得螺栓离开圆环，接着用户再次控制电机转动对石英砂进行研磨，当石英砂研磨完毕后，用户控制电机停止工作，接着用户重新将螺栓拧进圆环内，然后用户控制电机顺时针转动，带动螺杆顺时针转动，进而带动第二螺母向上移动，从而带动L形支杆向上移动，使得压块和凸起向上移动，当压块和凸起向上移动复位后，用户控制电机停止工作。接着用户将放置框拉出，接着将收集框内的石英砂取走，然后将放置框向内侧推动复位即可。
因为还包括有旋转装置，安装架右部设有旋转装置，旋转装置包括有第一轴承座、第一转轴、大齿轮、第二轴承座、第二转轴、小齿轮、第三轴承座、第三转轴、第一皮带轮、第一平皮带、第二皮带轮和第二平皮带，安装架内底部中心设有第一轴承座，第一轴承座内设有第一转轴，第一转轴下部设有大齿轮，安装架内底部右侧设有第二轴承座，第二轴承座内设有第二转轴，第二转轴下部设有小齿轮，小齿轮与啮合，安装架内底部右侧设有第三轴承座，第三轴承座在第二轴承座右侧，第三轴承座内设有第三转轴，第三转轴下部和第二转轴上部均设有第一皮带轮，第一皮带轮之间绕有第一平皮带，第三转轴上部和螺杆上部均设有第二皮带轮，第二皮带轮之间绕有第二平皮带。所以在螺杆转动时，带动左侧的第二皮带轮转动，进而带动第二平皮带转动，从而带动右侧的第二皮带轮转动，使得第三转轴转动，带动右侧的第一皮带轮转动，进而带动第一平皮带转动，从而带动左侧的第一皮带轮转动，使得第二转轴转动，带动小齿轮转动，进而带动大齿轮反方向转动，从而带动第一转轴反方向转动，使得框体反方向转动，如此凸起和框体正反转，可以加快石英砂的研磨速度，提高工作效率。
因为还包括有第一弹簧和挡块，滑轨顶部左侧开有第一凹槽，第一凹槽内底部连接有第一弹簧，第一弹簧顶端连接有挡块。所以挡块可防止框体在转动时，将放置框甩出，在需要拉出放置框时，用户将挡块按下，第一弹簧被压缩，然后即可拉出放置框，当放置框复位后，第一弹簧伸长，带动挡块复位。
因为还包括有敲击装置，通孔内顶部设有敲击装置，敲击装置包括有第二弹簧、导套、导杆、第一敲击球、L形连杆和第二敲击球，通孔内顶部设有导套，导套内套有导杆，导杆右端连接有第一敲击球，导杆底部左侧设有L形连杆，L形连杆右端连接有第二敲击球，滑块右侧与框体右壁内侧下部之间连接有第二弹簧。所以在石英砂研磨一段时间后，用户可控制电机停止工作，然后用户向右推动导杆，带动第一敲击球向右移动敲击网板，使得网板上的石英砂振动落下，防止网板上的孔被堵住，同时导杆向右移动带动L形连杆和第二敲击球向右移动，第二敲击球向右移动敲击收集框，使得收集框内的石英砂可以分布的更均匀。敲击完毕后，用户接着控制电机转动对石英砂进行研磨。
因为还包括有插块，框体左右两壁顶部内侧均开有第二凹槽，弧形板放置在框体顶部，弧形板底部左侧和右侧均设有插块，插块插入第二凹槽内。所以弧形板可以取下，便于弧形板的清理和更换。
(3)有益效果
本发明达到了研磨速度快、研磨全面的效果，本发明通过凸起和框体正反转，可以加快石英砂的研磨速度，提高工作效率，敲击装置可以防止网板上的孔被堵住，也可以让收集框内的石英砂分布的更均匀。
