申请日2018.02.07
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要
本实用新型提出了一种工业污水混合处理系统，包括依次连接的格栅池、沉淀池、电化学处理室、膜生物反应池、混凝沉淀池、滤布滤池、消毒池与收集池，格栅池的上部设置有污水进水口，格栅池内由上到下依次设有粗格栅、滤料填充层与细格栅，沉淀池内设置有支撑板、沉淀过滤器、悬浮填料层以及混合过滤器，支撑板下方设置有出淤池，电化学处理室由阳极、阴极、自动补偿刮板、出水口和进水口组成，阳极和阴极分别连接直流电源的正极和负极，阳极的外圆周上均匀设有多个自动补偿刮板。该处理系统能够有效去除污水中的水中的大颗粒杂质、重金属离子、N/P元素、细菌和病毒，无需回流污泥，不出现污泥膨胀，便于运行管理，处理时间短，效率高。
权利要求书
1.一种工业污水混合处理系统，其特征在于，包括依次连接的格栅池、沉淀池、电化学处理室、膜生物反应池、混凝沉淀池、滤布滤池、消毒池与收集池，所述格栅池的上部设置有污水进水口，格栅池内由上到下依次设有粗格栅、滤料填充层与细格栅，所述沉淀池内设置有支撑板、沉淀过滤器、悬浮填料层以及混合过滤器，所述沉淀过滤器、所述混合过滤器与所述悬浮填料层均位于所述支撑板上面，所述支撑板下方设置有出淤池，所述沉淀过滤器靠近所述格栅池一端，所述悬浮填料层位于所述沉淀过滤器与所述混合过滤器之间，所述电化学处理室由阳极、阴极、自动补偿刮板、出水口和进水口组成，所述阳极和阴极分别连接直流电源的正极和负极，所述阳极的外圆周上均匀设有多个自动补偿刮板，所述混凝沉淀池的进水口处还设有加药单元。
2.根据权利要求1所述的工业污水混合处理系统，其特征在于，所述膜生物反应池包括膜组件和集气管。
3.根据权利要求1所述的工业污水混合处理系统，其特征在于，所述消毒池包括超声波消毒池与二氧化钛水处理消毒池，所述超声波消毒池与所述滤布滤池连接，所述二氧化钛水处理消毒池与所述收集池连接，所述二氧化钛水处理消毒池内设置有紫外发生器。
4.根据权利要求3所述的工业污水混合处理系统，其特征在于，所述紫外线发生器为真空高能紫外光灯管。
5.根据权利要求1所述的工业污水混合处理系统，其特征在于，粗格栅的栅距为26mm，细格栅的栅距为4mm。
说明书
工业污水混合处理系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种工业污水混合处理系统。
背景技术
我国是一个水资源紧缺的国家，水资源不容乐观。2006年公布的《国家环境安全评估报告》显示，我国水环境安全状态总体上处于预警状态，水环境安全压力大，单位GDP用水量，废水排放量过高已经严重威胁我国水环境安全。为此，国家将建设节水型城市列入“十一五”规划，充分体现了国家对水资源的重视。
从我国污水处理发展趋势来看：按照国家水污染防治专项规划提出的“让江河湖泊休养生息”的要求，以改善重点流域及近岸海域水环境质量、维护人民群众身体健康、保障水环境安全为目标，以流域-控制区-控制单元三级分区体系为框架，以水功能区限制纳污红线为依据，以污染物总量减排为抓手，以规划项目为依托，以政策措施为保障，综合运用工程、技术、生态的方法，实施重点流域水污染综合防治战略，努力恢复江河湖泊的生机和活力，促进流域经济社会的可持续发展。规划明确指出，现在的污水治理排放标准不能满足其水环境容量的要求，不能满足其达到相应水环境质量标准的需要。另外，随着城市人口的不断增加，城市废水的排放量和污水的处理难度也大大提高，不同污染程度的污水需要不同处理级别的系统进行处理净化，原有的污水处理系统很难完成现有污水的处理净化任务，这已经成为城市污水处理的一大难题。
发明内容
本实用新型提出一种工业污水混合处理系统，该处理系统能够有效去除污水中的水中的大颗粒杂质、重金属离子、N/P元素、细菌和病毒，无需回流污泥，不出现污泥膨胀，便于运行管理，处理时间短，效率高。
本发明的技术方案是这样实现的：

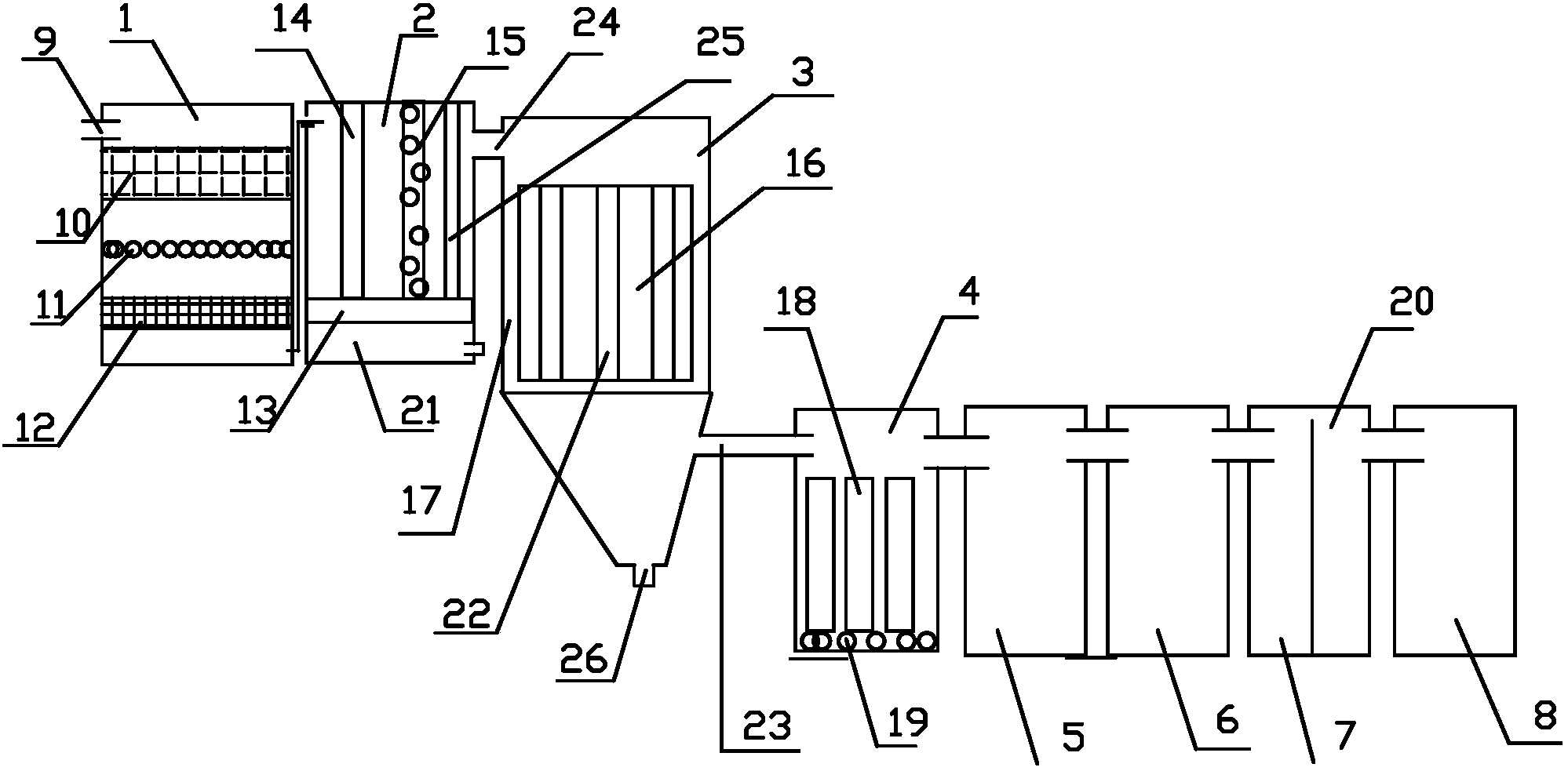

一种工业污水混合处理系统，包括依次连接的格栅池、沉淀池、电化学处理室、膜生物反应池、混凝沉淀池、滤布滤池、消毒池与收集池，所述格栅池的上部设置有污水进水口，格栅池内由上到下依次设有粗格栅、滤料填充层与细格栅，所述沉淀池内设置有支撑板、沉淀过滤器、悬浮填料层以及混合过滤器，所述沉淀过滤器、所述混合过滤器与所述悬浮填料层均位于所述支撑板上面，所述支撑板下方设置有出淤池，所述沉淀过滤器靠近所述格栅池一端，所述悬浮填料层位于所述沉淀过滤器与所述混合过滤器之间，所述电化学处理室由阳极、阴极、自动补偿刮板、出水口和进水口组成，所述阳极和阴极分别连接直流电源的正极和负极，所述阳极的外圆周上均匀设有多个自动补偿刮板，所述混凝沉淀池的进水口处还设有加药单元。
优选地，所述膜生物反应池包括膜组件和集气管。
优选地，所述消毒池包括超声波消毒池与二氧化钛水处理消毒池，所述超声波消毒池与所述滤布滤池连接，所述二氧化钛水处理消毒池与所述收集池连接，所述二氧化钛水处理消毒池内设置有紫外发生器。
优选地，所述紫外线发生器为真空高能紫外光灯管。
优选地，粗格栅的栅距为26mm，细格栅的栅距为4mm。
本发明的有益效果：
⑴本实用新型的工业污水混合处理系统中的格栅池采用由上到下依次设有粗格栅、滤料填充层与细格栅的结构，并通过设置有支撑板、沉淀过滤器、悬浮填料层及混合过滤器的沉淀池的处理能够有效去除污水中的沉砂，省去传统工艺中需要沉砂池的设备，节约成本。
⑵本实用新型的工业污水混合处理系统再通过电化学处理室、膜生物反应池及混凝沉淀池等处理，能够有效去除污水中的水中的大颗粒杂质、重金属离子、N/P元素、细菌和病毒，使得处理后的水质能够达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准，无需回流污泥，不出现污泥膨胀，便于运行管理，处理时间短，效率高。
